第三章 网架结构VIP免费

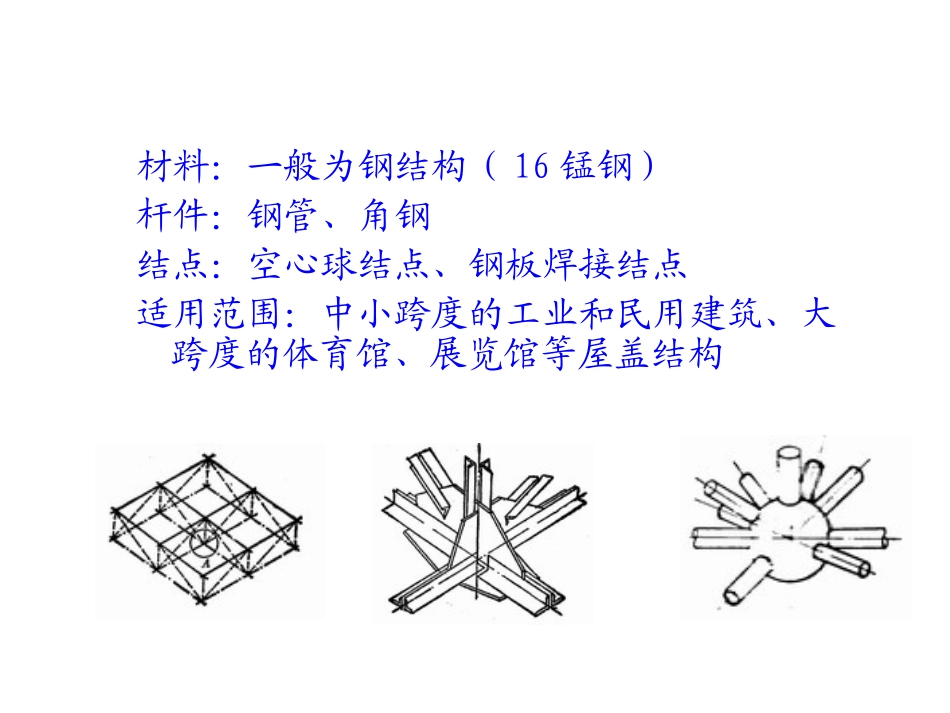

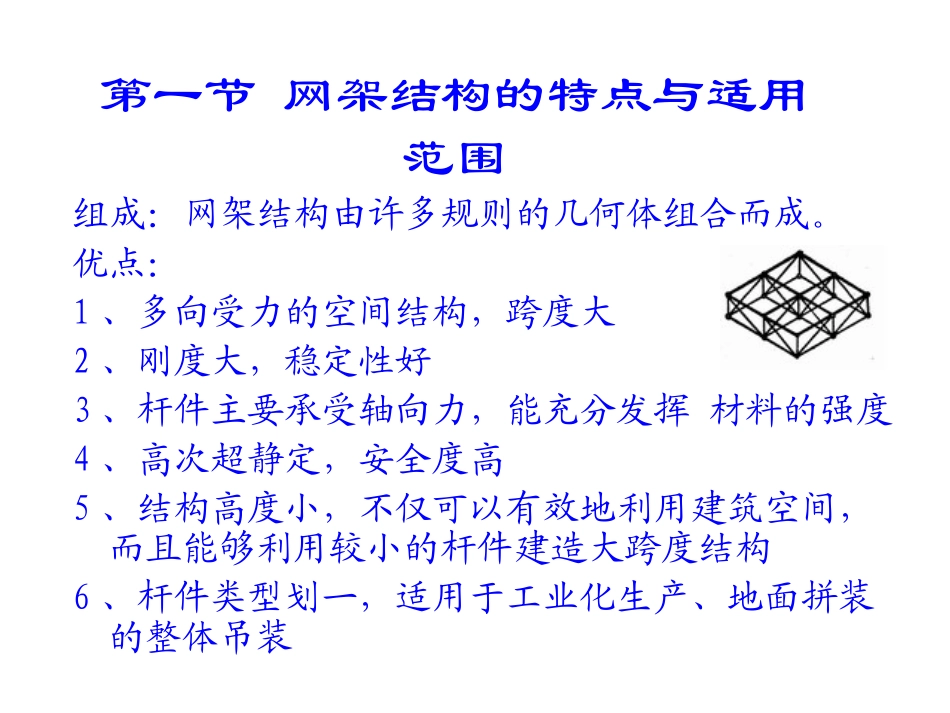

第三章网架结构•第一节网架结构的特点与适用范围•第二节网架结构的分类•第三节平板网架的结构形式•第四节平板网架的主要尺寸•第五节平板网架的受力特点•第六节网架的支承方式第一节网架结构的特点与适用范围组成：网架结构由许多规则的几何体组合而成。优点：1、多向受力的空间结构，跨度大2、刚度大，稳定性好3、杆件主要承受轴向力，能充分发挥材料的强度4、高次超静定，安全度高5、结构高度小，不仅可以有效地利用建筑空间，而且能够利用较小的杆件建造大跨度结构6、杆件类型划一，适用于工业化生产、地面拼装的整体吊装材料：一般为钢结构（16锰钢）杆件：钢管、角钢结点：空心球结点、钢板焊接结点适用范围：中小跨度的工业和民用建筑、大跨度的体育馆、展览馆等屋盖结构螺栓球节点第二节网架结构的分类按外形分：曲面网架、平面网架一、曲面网架（网壳）单曲、双曲、单层、双层特点：1利用一定的起拱度来实现外力的空间传递2多余的上凸增加了建筑容积3巨大的推力，造成施工困难，材料消耗大曲面网架的吊装二、平面网架（平板网架）平行弦桁架交叉而成，双层平面网格特点：空间受力，无推力，在矩形建筑平面中，网架的弦杆垂直于及平行于边界，故称正放。两个方向网格数宜布置成偶数，如为奇数，桁架中部节间应做成交叉腹杆。第三节平板网架的结构形式一、两向正交正放网架二、两向正交斜放网架三、三向交叉网架四、锥体网架正交：两个方向桁架互相垂直正放：两个方向桁架都与建筑平面的边线平行一、两向正交正放网架特点：两个方向桁架跨度相等或接近时，两个方向桁架受力才比较均匀，且能发生整体空间作用如建筑平面为长方形，空间作用不明显网格平面为几何可变体型，刚度差，需设斜撑适用范围：建筑平面为正方形或接近正方形中等跨度：30~60米81×81米有柱展厅，屋盖采用双向空间钢桁架结构。桁架下弦标高为10.55米，桁架高度H=4.0米，钢桁架沿纵向间距为27米，沿横向间距为9米，均支承在钢筋砼柱柱顶，由于该区屋面为屋顶花园，屋面活荷载按8.0KN/m2设计,故屋盖承重结构选用钢桁架,并且正交桁架高度相等,弦杆为刚接,在纵向垂直支撑、系杆的保证作用下形成空间桁架结构体系。厦门国际会展中心厦门国际会展中心正交：两个方向桁架互相垂直斜放：两个方向桁架都与建筑平面的边线成45度角。二、两向正交斜放网架1、长度不统一，最长的桁架长度=桁架长度不因平面长边的增加而改变2、短桁架对长桁架起支承作用，可降低长桁架的内力3、网格平面图形可维持几何不变形，空间刚度好4、网架四角的锚拉，使长桁架在角部产生负弯矩对四角支座产生较大的拉力，使四角有可能翘起特点：由角部两个柱子共同承担，避免拉力集中。适用范围：任意尺寸的矩形建筑平面；中等跨度：30~60米；大跨度：60米以上。三、三向交叉网架三个方向的桁架相互交叉60度而成特点：1、上下玄网格均为三角形2、空间刚度比两向网架好3、杆件内力更均匀4、汇交于一个节点的杆件最多可达13根。节点构造较复杂，宜采用钢管杆件及焊接空心球节点。适用范围：大跨度，建筑平面为三角形、六边形、圆形三向网架适用于大跨度(L>60m)的多边形及圆形平面。用于中小跨度(L60m)时，不够经济。由三角锥、四角锥或六角锥单元组成棱角斜杆作竖向腹杆四、锥体网架三角锥体网架三角锥体系网架的基本单元是锥底为正三角形的倒置三角锥。锥底三条边为网架上弦杆，棱边为网架的腹杆，连接锥顶的杆件为网架下弦杆。三角锥网架主要有三种形式。(1)三角锥网架三角锥网架上下弦平面均为正三角形网格，上下弦节点各连9根杆件。三角锥网架受力均匀，整体性和抗扭刚度好，适用于平面为多边形的大中跨度建筑。(2)抽空三角锥网架保持三角锥网架的上弦网格不变，按一定规律抽去部分腹杆和下弦杆，可得到抽空三角锥网架。抽杆后，网架空间刚度受到削弱。下弦杆数量减少，内力较大。抽空三角锥网架适用于平面为多边形的中小跨度建筑。（3）蜂窝形三角锥网架上弦网格为三角形和六边形，下弦网格为六边形。腹杆与下弦杆位于同一竖向平面内。节点、杆件数量都较少，适用于周边支承，中小跨度屋盖。蜂窝形三角锥网架本身是几何可变的，借助于支...
