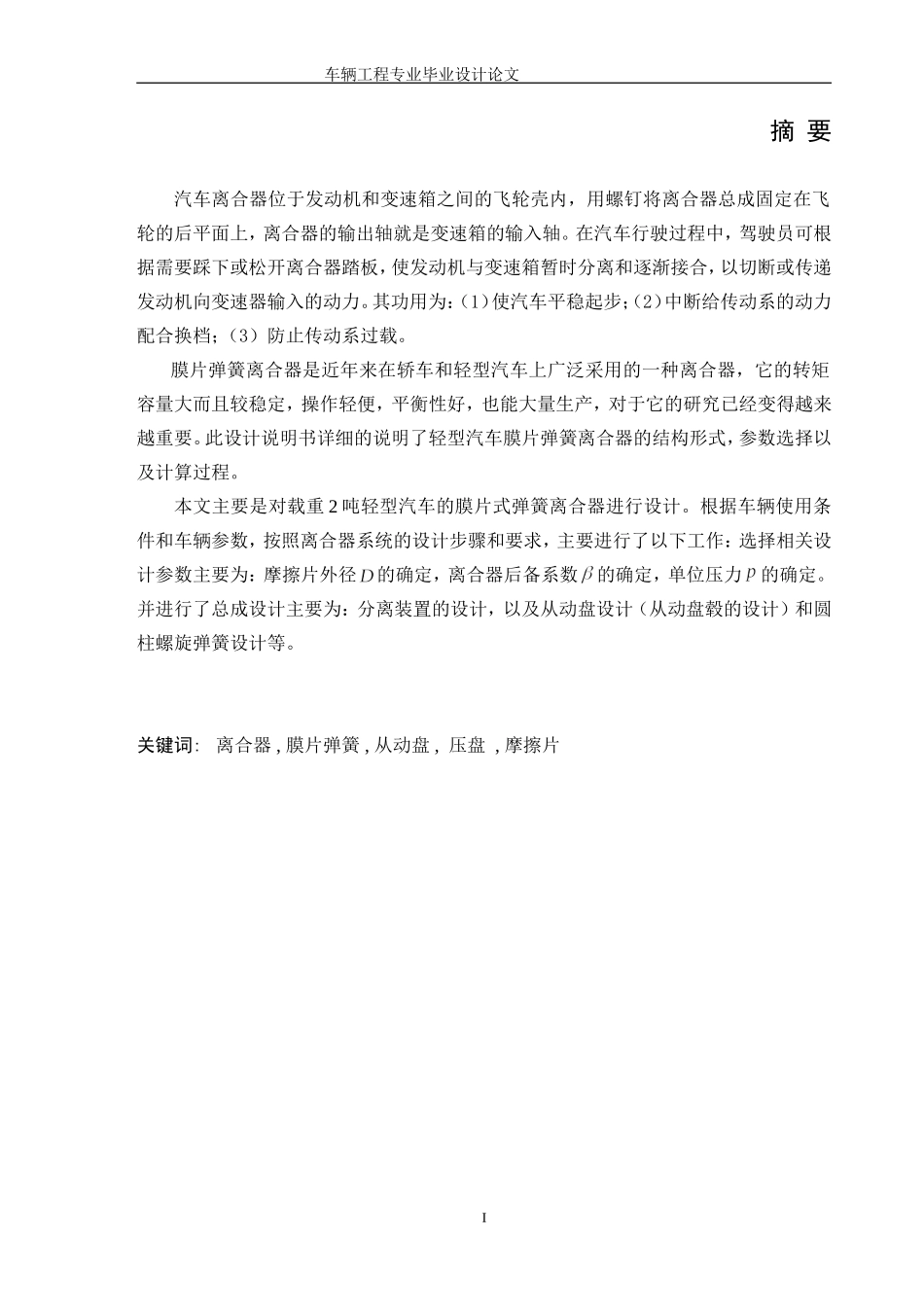

车辆工程专业毕业设计论文摘要汽车离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入的动力。其功用为：（1）使汽车平稳起步；（2）中断给传动系的动力配合换档；（3）防止传动系过载。膜片弹簧离合器是近年来在轿车和轻型汽车上广泛采用的一种离合器，它的转矩容量大而且较稳定，操作轻便，平衡性好，也能大量生产，对于它的研究已经变得越来越重要。此设计说明书详细的说明了轻型汽车膜片弹簧离合器的结构形式，参数选择以及计算过程。本文主要是对载重2吨轻型汽车的膜片式弹簧离合器进行设计。根据车辆使用条件和车辆参数，按照离合器系统的设计步骤和要求，主要进行了以下工作：选择相关设计参数主要为：摩擦片外径的确定，离合器后备系数的确定，单位压力的确定。并进行了总成设计主要为：分离装置的设计，以及从动盘设计（从动盘毂的设计）和圆柱螺旋弹簧设计等。关键词:离合器,膜片弹簧,从动盘,压盘,摩擦片I载重2吨轻型汽车膜片式离合器总成设计ABSTRACTAutomobileClutchintheengineandgearboxbetweentheflywheelshell,withscrewwillbefixedintheclutchassemblyaftertheplaneoftheflywheel,clutchgearboxoutputshaftistheinputshaft。Intheprocessofmovingvehicle,thedrivermayneedPedalorreleasetheclutchpedalsothattheengineandgearboxtemporaryseparationandprogressivejoint,tocutofftheengineortransmissiontothetransmissioninputpower.Itsfunctionas:(1)thecarasmoothstart,(2)tointerruptthetransmissionofpowertomeettheshift,(3)topreventtransmissionoftheoverload.InrecentyearsthecaspringclutchisakindofclutchthatwidelyAdoptedinvehicleandlightvehicle.IthasgreatcapacityoftorqueAndmorestabley,manipulateeasyandconvenient,wellequilibrium,Andalsocanproducebatch.sotheresearchoftheclutchismoreandmoreimportant.Thisdesignmanualelaboratedontheconstructionform,parametrechooseandprocessofcalculateofthelightvehicle.Thispaperisthesingle-carthecaspringclutchdesign.Accordingtotrafficconditionsandvehicleparameters,inaccordancewiththeclutchsystemofstepsandrequirements,mainlyforthefollowingwork：Selectthedesignforthemainparameters:thedeterminationoffriction-diameter,thedeterminingfactorclutchreserve,thepressureontheunitsidentified.Andthedesignofthemainassembly:theseparationdevicedesign,setdesignandfollower(thehub-drivendesign)andcylindricalcoilspringdesign,andsoon.KEYWDRDS:clutch,thecaspring,drivenplate,frictiondiscII车辆工程专业毕业设计论文III车辆工程专业毕业设计论文绪言汽车是重要的交通运输工具，是科学技术发展水平的标志，随着现代生活的节奏越来越快，人们对交通工具的要求也越来越高。汽车作为最普通的交通工具，在日常的生活和工作中起了重要的作用。因此，汽车工业的规模及产品的质量就成为衡量一个国家技术的重要标志之一。对于汽车来说，由于它要求具有自重轻、行驶速度高、加速性好、适于各种路面上甚至无路地区行驶及机动灵活等特点，长期以来，它的发动机都采用内燃机。但是，由内燃机的扭矩—转速特性曲线可知，在其整个工作转速范围内扭矩变化小，最低稳定转速较高，不能适应汽车可能遇到的各种行驶条件：如起步、爬坡、通过各种路面和无路地区等。因此，在汽车上需要有一套复杂的传动系统，以使内燃机能适应汽车行驶的需要现代汽车上常用的是机械传动系统，它是由离合器及变速器、万向节传动轴、主减速器差速器和驱动车轮的传动装置等部件组成。在上述机械式传动系统中，离合器作为一个独立的部件而存在。它实际上是一种是一种依靠其主、从动件之间的摩擦来传递动力且能分离的机构，见图0.11载重2吨轻型汽车膜片式离合器总成设计图0.1离合器工作原理图1—飞轮；2—从动盘；...
