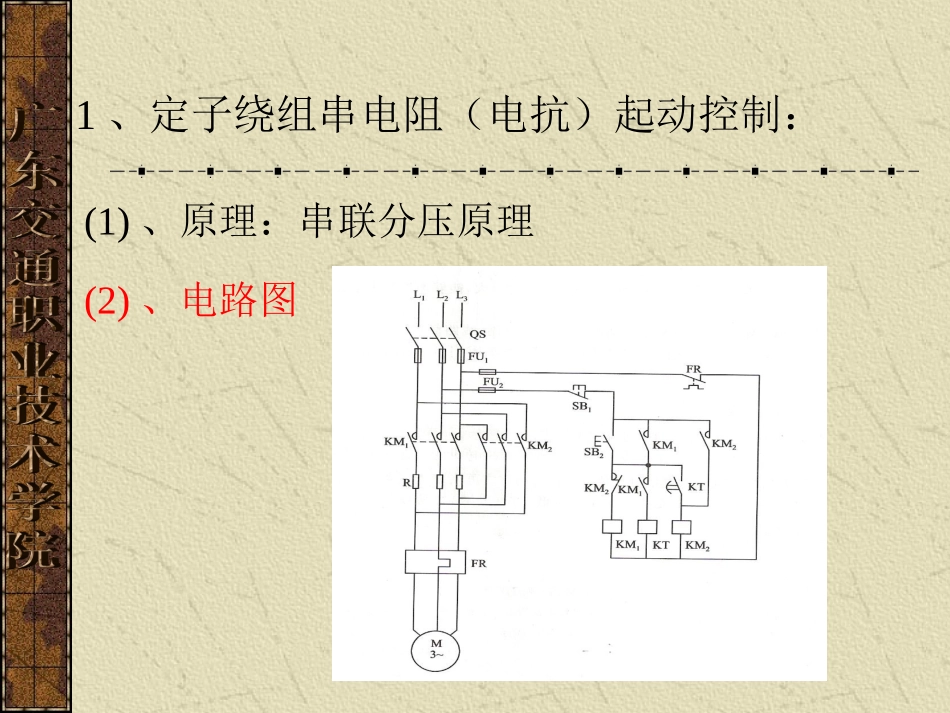

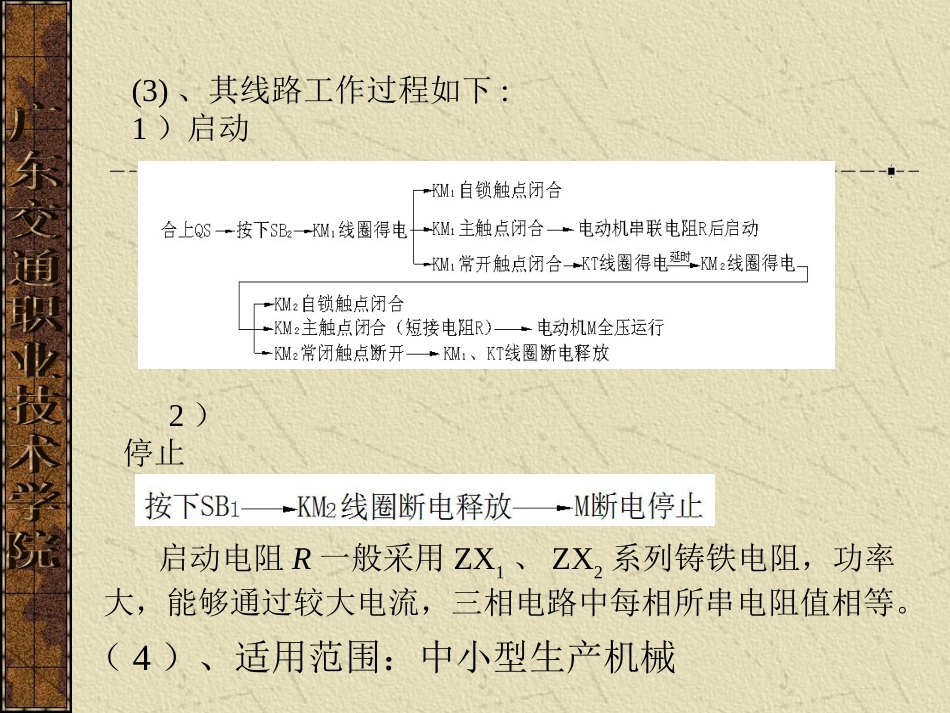

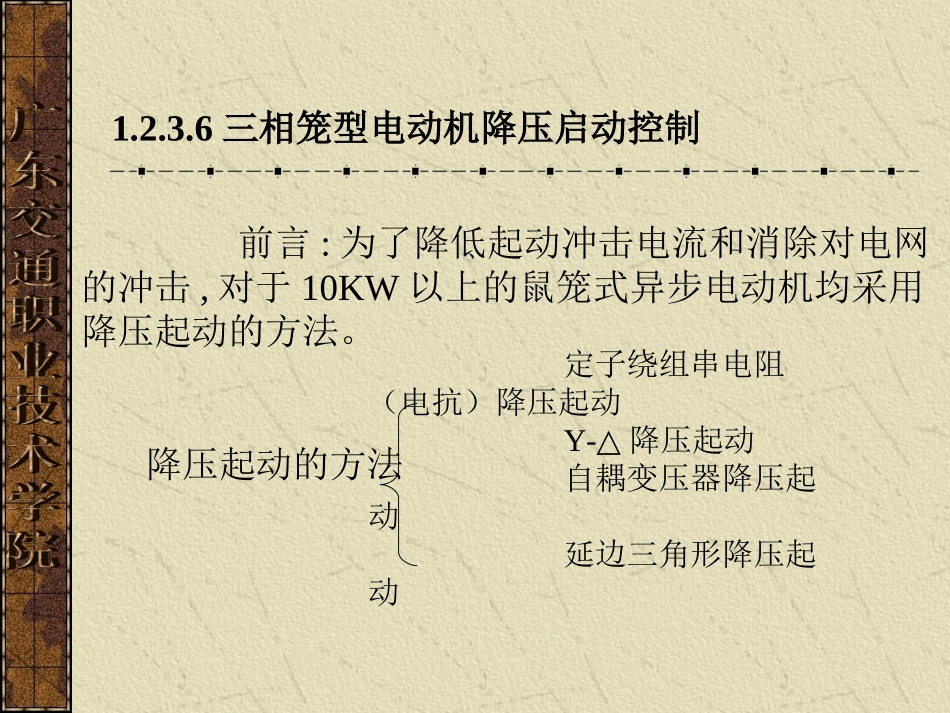

降压起动的方法1.2.3.6三相笼型电动机降压启动控制定子绕组串电阻（电抗）降压起动Y-△降压起动自耦变压器降压起动延边三角形降压起动前言:为了降低起动冲击电流和消除对电网的冲击,对于10KW以上的鼠笼式异步电动机均采用降压起动的方法。1、定子绕组串电阻（电抗）起动控制：(1)、原理：串联分压原理(2)、电路图（4）、适用范围：中小型生产机械(3)、其线路工作过程如下:1）启动2）停止启动电阻R一般采用ZX1、ZX2系列铸铁电阻，功率大，能够通过较大电流，三相电路中每相所串电阻值相等。（2）、控制线路：起动时“Y”正常运行时“△”，所以起动电压下降到1/，起动电流下降为1/3倍，起动转矩下降到1/3。32、Y-△降压起动控制：（1）、原理：Y-△降压启动控制线路（4）、适用范围：2）停止按下SB1→KM2线圈断电释放→M断电停止（3）、工作原理1）启动空载或轻载状态下启动，正常运行时为“△”接法的笼型异步电动机。Y-△降压启动还可通过手动方式实现。手动控制的Y-△启动器电路结构简单，操作也方便。它不需控制电路，直接用手动方式扳动手柄，切换主电路达到降压启动的目的。手动Y-△启动器的结构及控制线路（2）、控制线路图：3、自耦变压器启动控制：（1）、控制原理：依靠自耦变压器的降压作用来实现的。启动时借助于自耦变压器的二次侧电压，起动成功后短接自耦变压器，电动机全压运行。定子串自耦变压器降压启动控制线路（3）其线路工作过程如下：1）启动2）停止按下SB1→KT和KM2线圈断电释放→M断电停止（4）、适用范围：起动较大容量的正常工作接成△或Y的电动机。补偿电压起动器简介：（1）手动：QJ3、QJ5（2）自动：XJ01、CJZ系列。
