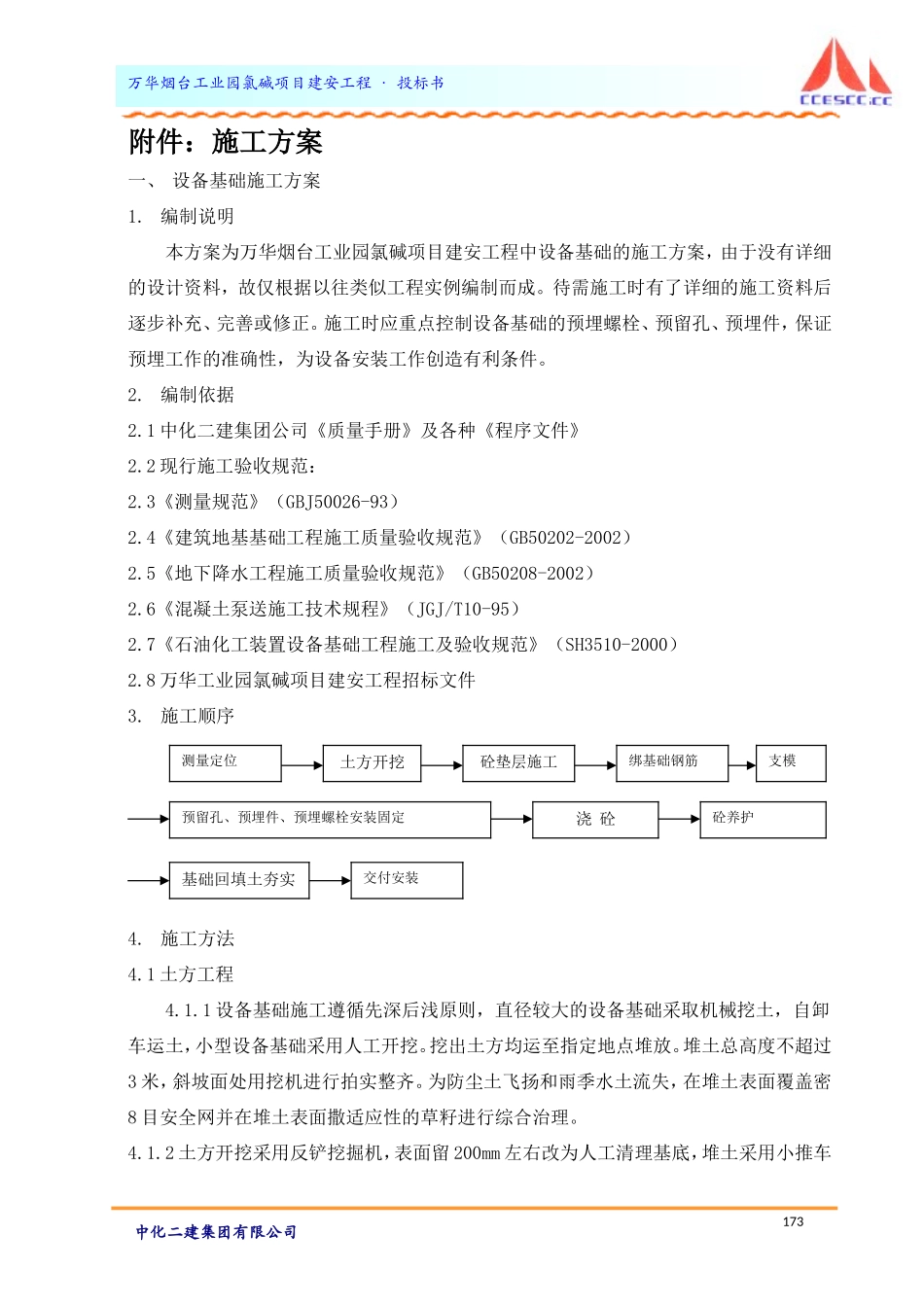

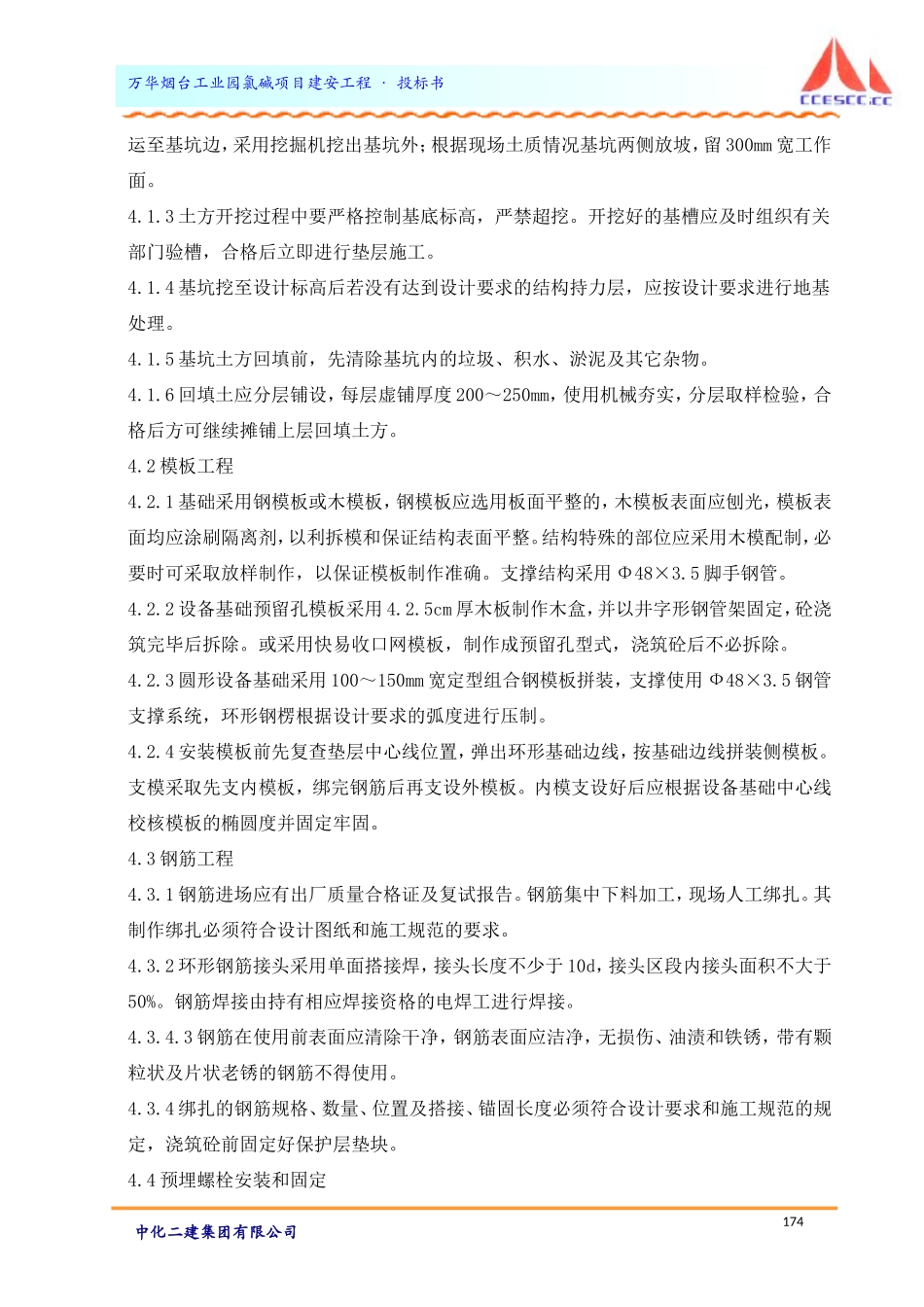

中化二建集团有限公司278附件：施工方案一、设备基础施工方案1.编制说明本方案为万华烟台工业园氯碱项目建安工程中设备基础的施工方案，由于没有详细的设计资料，故仅根据以往类似工程实例编制而成。待需施工时有了详细的施工资料后逐步补充、完善或修正。施工时应重点控制设备基础的预埋螺栓、预留孔、预埋件，保证预埋工作的准确性，为设备安装工作创造有利条件。2.编制依据2.1中化二建集团公司《质量手册》及各种《程序文件》2.2现行施工验收规范：2.3《测量规范》（GBJ50026-93）2.4《建筑地基基础工程施工质量验收规范》（GB50202-2002）2.5《地下降水工程施工质量验收规范》（GB50208-2002）2.6《混凝土泵送施工技术规程》（JGJ/T10-95）2.7《石油化工装置设备基础工程施工及验收规范》（SH3510-2000）2.8万华工业园氯碱项目建安工程招标文件3.施工顺序4.施工方法4.1土方工程4.1.1设备基础施工遵循先深后浅原则，直径较大的设备基础采取机械挖土，自卸车运土，小型设备基础采用人工开挖。挖出土方均运至指定地点堆放。堆土总高度不超过3米，斜坡面处用挖机进行拍实整齐。为防尘土飞扬和雨季水土流失，在堆土表面覆盖密8目安全网并在堆土表面撒适应性的草籽进行综合治理。4.1.2土方开挖采用反铲挖掘机，表面留200mm左右改为人工清理基底，堆土采用小推车173万华烟台工业园氯碱项目建安工程·投标书测量定位绑基础钢筋交付安装砼养护浇砼基础回填土夯实支模砼垫层施工土方开挖预留孔、预埋件、预埋螺栓安装固定中化二建集团有限公司278运至基坑边，采用挖掘机挖出基坑外；根据现场土质情况基坑两侧放坡，留300mm宽工作面。4.1.3土方开挖过程中要严格控制基底标高，严禁超挖。开挖好的基槽应及时组织有关部门验槽，合格后立即进行垫层施工。4.1.4基坑挖至设计标高后若没有达到设计要求的结构持力层，应按设计要求进行地基处理。4.1.5基坑土方回填前，先清除基坑内的垃圾、积水、淤泥及其它杂物。4.1.6回填土应分层铺设，每层虚铺厚度200～250mm，使用机械夯实，分层取样检验，合格后方可继续摊铺上层回填土方。4.2模板工程4.2.1基础采用钢模板或木模板，钢模板应选用板面平整的，木模板表面应刨光，模板表面均应涂刷隔离剂，以利拆模和保证结构表面平整。结构特殊的部位应采用木模配制，必要时可采取放样制作，以保证模板制作准确。支撑结构采用Φ48×3.5脚手钢管。4.2.2设备基础预留孔模板采用4.2.5cm厚木板制作木盒，并以井字形钢管架固定，砼浇筑完毕后拆除。或采用快易收口网模板，制作成预留孔型式，浇筑砼后不必拆除。4.2.3圆形设备基础采用100～150mm宽定型组合钢模板拼装，支撑使用Ф48×3.5钢管支撑系统，环形钢楞根据设计要求的弧度进行压制。4.2.4安装模板前先复查垫层中心线位置，弹出环形基础边线，按基础边线拼装侧模板。支模采取先支内模板，绑完钢筋后再支设外模板。内模支设好后应根据设备基础中心线校核模板的椭圆度并固定牢固。4.3钢筋工程4.3.1钢筋进场应有出厂质量合格证及复试报告。钢筋集中下料加工，现场人工绑扎。其制作绑扎必须符合设计图纸和施工规范的要求。4.3.2环形钢筋接头采用单面搭接焊，接头长度不少于10d，接头区段内接头面积不大于50%。钢筋焊接由持有相应焊接资格的电焊工进行焊接。4.3.4.3钢筋在使用前表面应清除干净，钢筋表面应洁净，无损伤、油渍和铁锈，带有颗粒状及片状老锈的钢筋不得使用。4.3.4绑扎的钢筋规格、数量、位置及搭接、锚固长度必须符合设计要求和施工规范的规定，浇筑砼前固定好保护层垫块。4.4预埋螺栓安装和固定174万华烟台工业园氯碱项目建安工程·投标书中化二建集团有限公司2784.4.1设备到货后，应核对地脚螺栓与设备无误后方可进行设备基础施工。大型的设备基础一般都自带定位板，在施工时可以采用；如设备无定位板，可参照设备底座现场制作以保证螺栓位置的正确。4.4.2地脚螺栓平面布置图中，各组地脚螺栓中心线的尺寸往往是相互关联，形成累加的尺寸链，据此量测尺寸，极易产生误差积累，达不到要求的精度。因此，施工时应采用机械图的标注方法重新标注，即以设备的纵横中心线为主轴线，分别标出各螺栓组中心...
