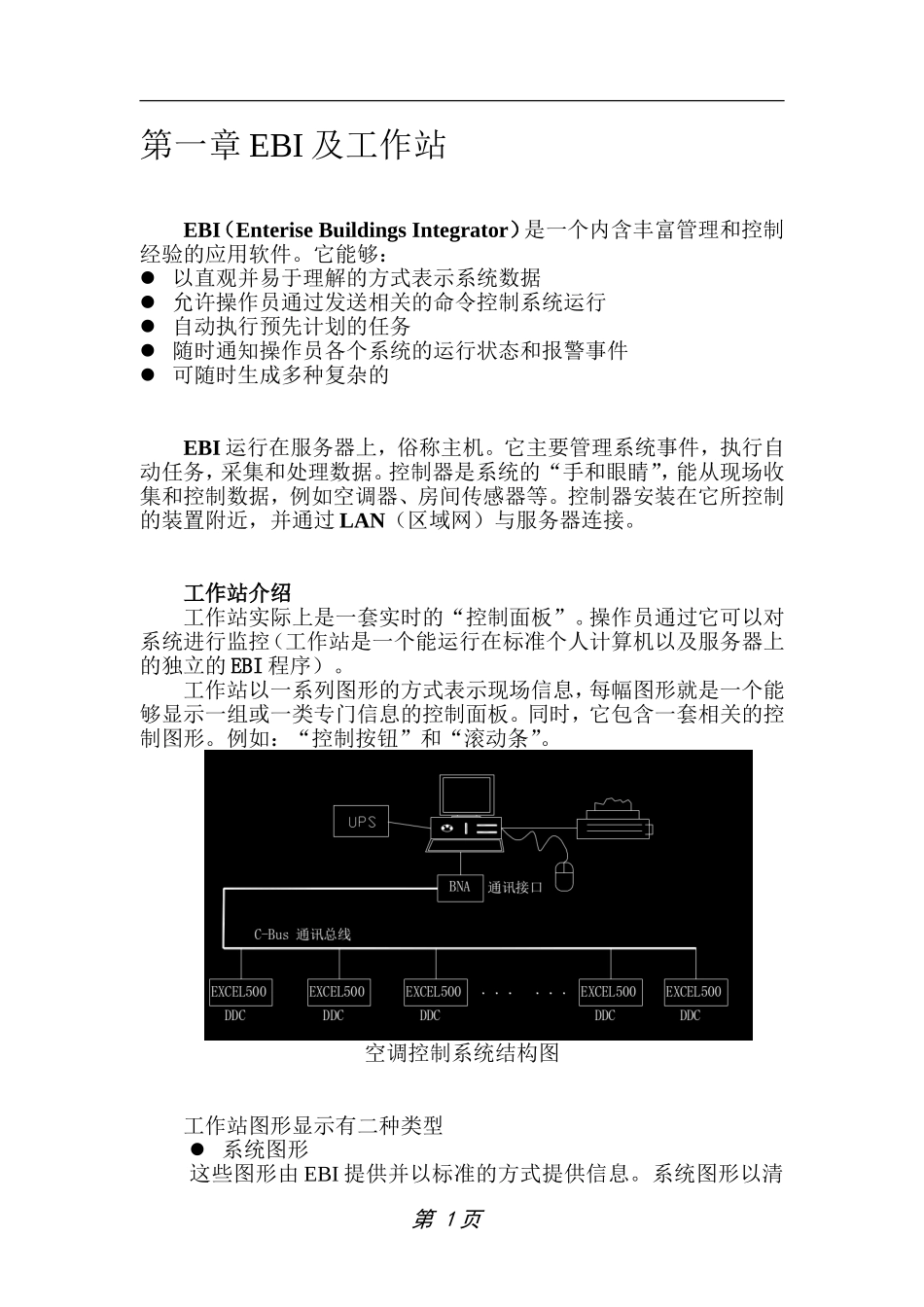

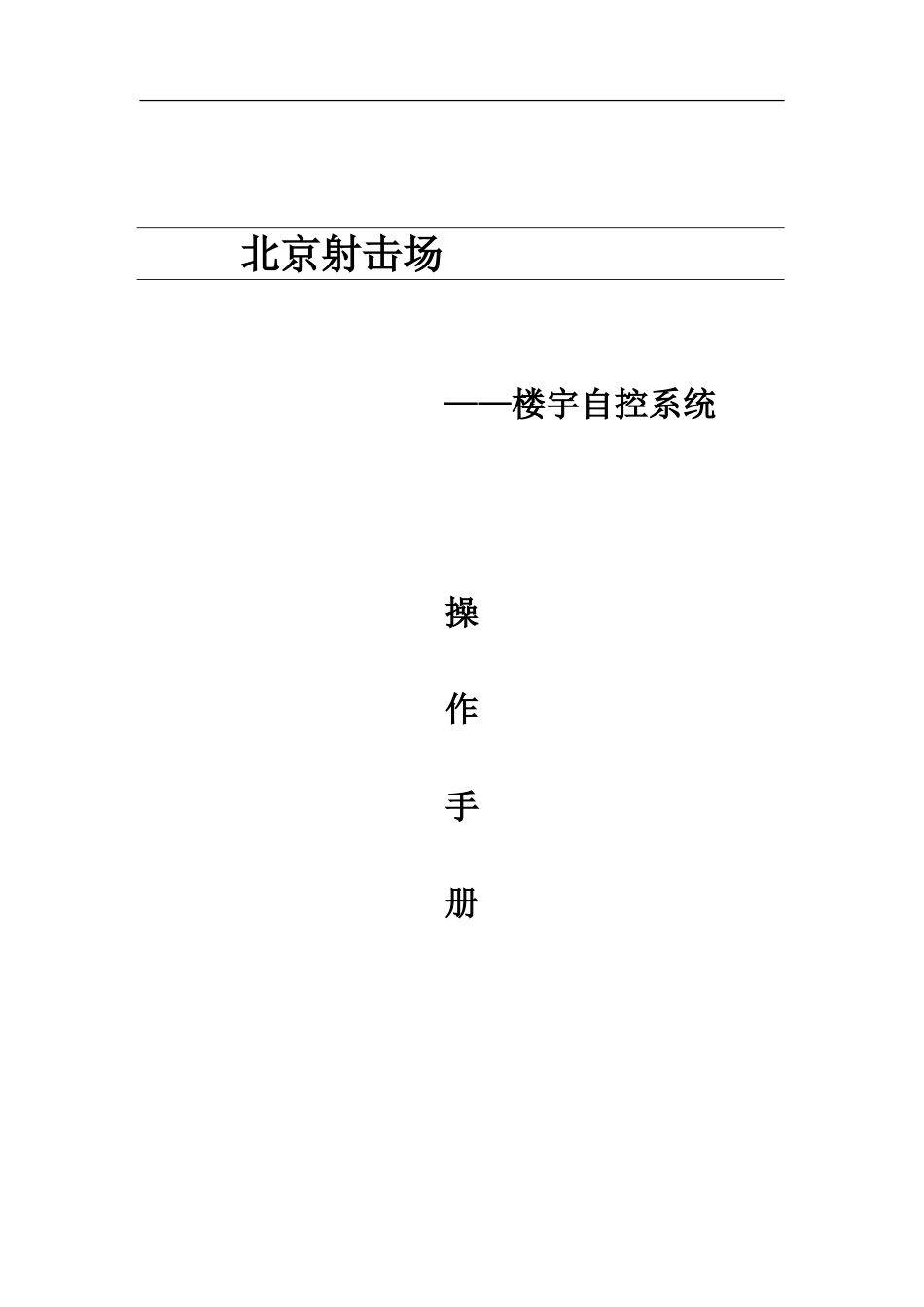

北京射击场——楼宇自控系统操作手册2007-7第一章EBI及工作站EBI(EnteriseBuildingsIntegrator)是一个内含丰富管理和控制经验的应用软件。它能够:以直观并易于理解的方式表示系统数据允许操作员通过发送相关的命令控制系统运行自动执行预先计划的任务随时通知操作员各个系统的运行状态和报警事件可随时生成多种复杂的EBI运行在服务器上,俗称主机。它主要管理系统事件,执行自动任务,采集和处理数据。控制器是系统的“手和眼睛”,能从现场收集和控制数据,例如空调器、房间传感器等。控制器安装在它所控制的装置附近,并通过LAN(区域网)与服务器连接。工作站介绍工作站实际上是一套实时的“控制面板”。操作员通过它可以对系统进行监控(工作站是一个能运行在标准个人计算机以及服务器上的独立的EBI程序)。工作站以一系列图形的方式表示现场信息,每幅图形就是一个能够显示一组或一类专门信息的控制面板。同时,它包含一套相关的控制图形。例如:“控制按钮”和“滚动条”。空调控制系统结构图工作站图形显示有二种类型系统图形这些图形由EBI提供并以标准的方式提供信息。系统图形以清第1页单和子表格的方式显示系统的详细配置情况。用户自定义图形:这些图形是专门针对用户的系统而设计制作的,并且更容易解释及控制系统的运行。标准的系统图形显示图片第1页标准的用户自定义显示图片第二章工作站的启动、签入及退出双击屏幕上的图标,输入操作员名称及密码,进入操作图形界面。第1页安全级别:基于工作站的安全功能,安全级别决定了操作员所能允许执行的任务范围。如果尝试执行一个更高安全级别的任务,消息栏中将显示以下信息:HigherSecurityLevelRequired(需要更高一层的级别)提示:安全级别出现在状态行的有侧,自下向上的级别是:LVL1,LVL2,OPER,SUPV,ENGR,MNGR。点击【开始】菜单选择:【程序】选择文件夹【EnteriseBuildingsIntegrator】选择图标【Station】,输入操作员名称及密码,进入操作图形界面。第1页退出:只要在命令栏键入【BYE】并按(回车键Enter),就可退出系统。注意:如果在设定时间内不使用键盘,工作站将会自动退出,回到操作员安全级别。第三章工作站图形布局的理解当前显示图形占据了工作站的窗口大部分。显示图形的上方和下方是用来提供监控系统的工具和控制命令。第1页工作站的布局菜单:和其它应用软件一样,能够从工作站菜单中选择命令。工具条:对一些经常使用的命令,在工具栏中设置了快捷按钮进行快速访问。信息区:信息区显示解释性的信息。图形显示:每个图形是一个独立的“控制面板”,可以用它来对每个系统中的特定部分进行监控。报警行:该行显示最近未被确认的报警信息。状态行:提供系统的总体状态。状态行说明:第1页报警框(Alarm):指示是否有任何报警。点击报警框就能调用报警总汇,列明每条报警的详细内容。■空栏—无报警。■闪动的红框。至少有一个未确认的报警。■红色(未闪动),至少有一个报警,但所有报警已被确认。通讯框(Comms):指示服务器和现场控制器(DDC)的通讯连接状态。点击该框就能调用系统状态的图片,图片包含相关通讯的资料。■空框—正常通讯。■闪动的青兰色框。至少有一个未确认的通讯报警。■青兰色(未闪动),至少有一个通讯报警,但所有报警已被确认。信息框(Comms):指示是否有信的信息接状态。点击该框就能调用信息汇总的图片,图片将列明每条信息。■空框—无信息。■闪动的绿框。至少有一个未确认的信息。■绿色(未闪动),至少有一个信息,但所有信息已被确认。工具条使用:系统菜单。点击出系统菜单,提供快捷访问其它主要画面的特定画面。系统管理设置。点击出系统管理的菜单。警告摘要。点击出警告摘要,它对每一个报警提供一行说明。报警确认/静音,确认最近报警,或选择报警。读取画面。点击出与目标点有关的画面,该点处于报警状态或是被选取的点。事件归纳。点击出事件归纳,对每个事件作出说明。下一页,在当前链接中显示下一个画面。第1页上一页,在当前链接中显示上一个画面。先前画面。再次显示前一个画面。工...
