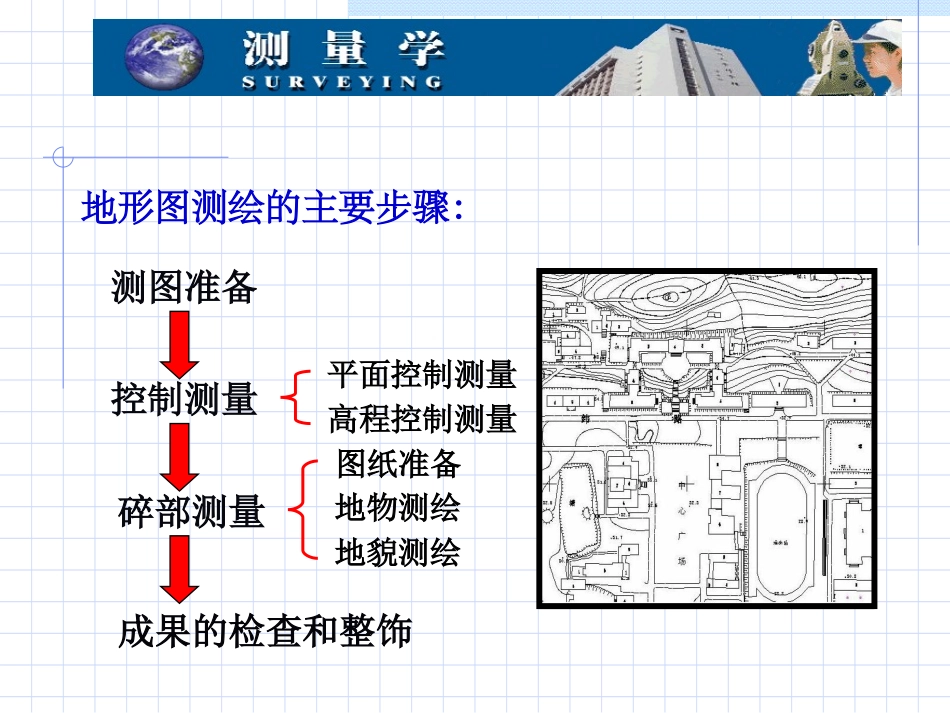

测量学主讲：郭朝霞surveying测图准备地形图测绘的主要步骤：控制测量碎部测量成果的检查和整饰平面控制测量高程控制测量图纸准备地物测绘地貌测绘第九章地形图的阅读与应用9.1地形图的分幅和编号9.2地形图的阅读9.3地形图的一般应用9.4在地形图上量算面积9.5地形图在工程中的应用第一节地形图的分幅和编号梯形分幅—按经纬线分幅（中小比例尺)分幅方法矩形分幅—按坐标格网分幅（大比例尺）分幅和编号的目的：便于管理和查找。编号方法：统一编号或根据实际需要编号。1、1：100万地图的国际分幅和编号NJ-50一、国家基本比例尺地形图分幅和编号方法48°44°40°36°32°28°24°20°16°12°8°4°84°90°96°102°108°114°120°126°ABCDEFGHIJKLM4950514847464544★北京所在的图幅编号为：J-50华农：东经114°21′北纬30°30′H-502、1：50万、1：25万、1：10万地形图的分幅和编号1：50万:J-50-A(4)1：25万:J-50-(2)(16)1：10万:J-50-5(144)3、1：5万、1：2.5万、1：1万、1：5000地形图的分幅和编号1：5万:J-50-5-B1：1万:J-50-5-（24）1：2.5万:J-50-5-B-41：5000:J-50-5-(24)-a分幅关系示意图1:50万A,B,C,DJ-50-1:25万（1）┉（36）J-50-1:10万1,2,,144┉J-50-1:5万A,B,C,DJ-50-1-1:1万(1),(2),,(64)┉J-50-1-1:2.5万1,2,3,4J-50-1-A-1:5千a,b,c,dJ-50-1-(1)-1:100万J-50黄框内比例尺的图幅作为下一级图幅的基本分幅。而下一级图幅的编号，必定冠有其上一级基本分幅图的图号。二、国家基本比例尺地形图分幅和编号新方法1、分幅全部以1：100万地形图为基础分幅2、编号（1）1：100万地形图行、列间无横线。（2）其余比例尺地形图编号由5个元素10位代码组成。例：J–50->J50J-50–5->J50D001005编号及代码第一位第二、三位第四位第五、六、七位第八、九、十位1:100万分幅地形图行号1:100万分幅地形图列号比例尺代码图幅行号图幅列号J50D001005比例尺1∶50万1∶25万1∶10万1∶5万1∶2.5万1∶1万1∶5000代码BCDEFGH地形图比例尺代码表例：阴影线所在图幅的新旧编号分别是多少？J-50-123J50D011003优点：便于全世界地形图的统一计量；分幅方法简单，查找方便；编号规范，利于计算机处理。缺点：图幅的大小不统一；用经纬度分幅不利于数学计算。三、矩形分幅法（大比例尺地形图）图幅为矩形：50cm×50cm，40cm×50cm或40cm×40cm，基本方格：10cm×10cm比例尺50×40分幅50×50分幅图幅大小cm×cm实地面积km²图幅大小cm×cm实地面积km²1:5000图所含幅数1:500050×40540×40411:200050×400.850×50141:100050×400.250×500.25161:50050×400.0550×500.625641、图幅西南角坐标公里数编号法采用图幅西南角坐标公里数编号：（带号）-X坐标-Y坐标。1:500取至0.01km1:1000、1:2000取至0.1km1:15000取至1km1：5000:2-2(公里）1：2000:2-2-Ⅱ1：1000:2-2-Ⅱ-Ⅱ1：500:2-2-Ⅱ-Ⅱ-Ⅱ2、以最小比例尺地形图为基础的编号法3、独立地区测图的特殊编号12345678910111213141516（1）自然序数编号（2）行列式编号A-1A-2A-3A-4A-5A-6B-1B-2B-3B-4C-2C-3C-4C-5C-6第二节地形图的阅读判读和识别地形图上所有线划、符号和注记的含义，称为地形图的识读。一、地形图的图外注记（一）大比例尺地形图的图外注记1、图名和图号和接图表2、图廓（内图廓、外图廓）3、测图时间、测图方法、坐标系统、高程系统和图式版本。测图时间：用以判断地形图的现时性。测图方法：主要方法包括航测成图、平板仪测图、经纬仪测绘法和数字测图。坐标系统：1954年北京坐标系、1980年国家大地坐标系、城市坐标系、独立坐标系。高程系统：1956年黄海高程系、1985年国家高程基准、地方高程、假定高程。5、测绘单位和测量员签名4、比例尺（二）中、小比例尺地形图的图外注记1、图廓2、三北方向线3、坡度尺内图廓、外图廓、分图廓二、地物、地貌判读1、熟悉地物和地貌的常用符号。3、充分利用物体间的相对逻辑关系。2、采用先整体后局部的读图顺序。主要地貌-主要地物-特殊地物-植被4、注意挖掘地形图中的隐含信息。图外注记地貌地物植被三、实地对照1、标定地形图的方位（1）根据罗盘定向（2）根据地物定向2、确定...
