东元齿轮减速电机选型资料VIP免费

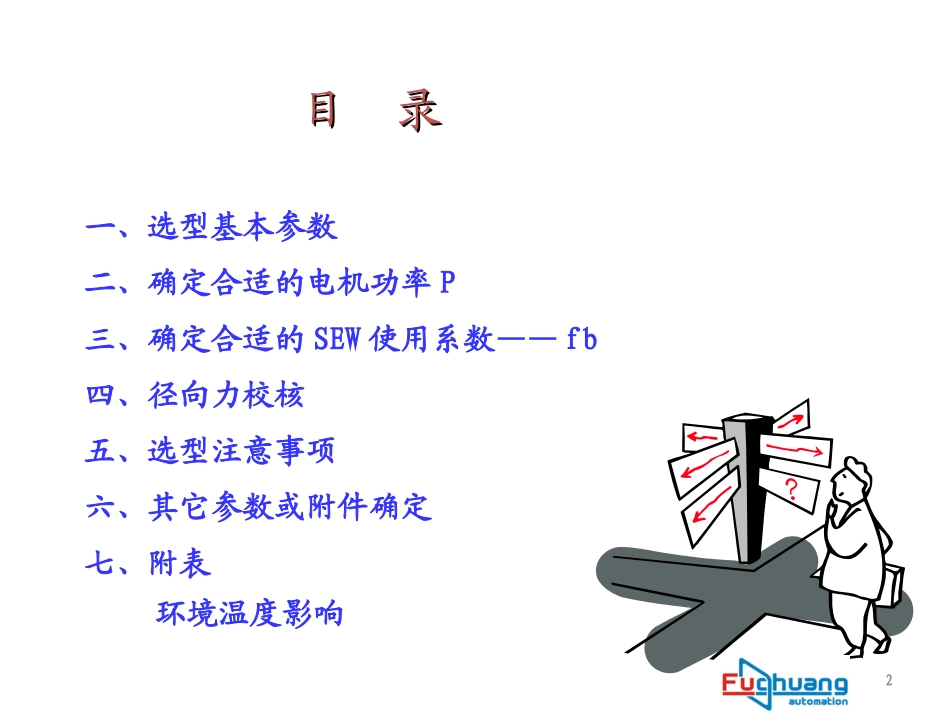

1华南代理商--东莞富创提供2二、确定合适的电机功率P四、径向力校核目录目录三、确定合适的SEW使用系数——fb一、选型基本参数六、其它参数或附件确定七、附表环境温度影响五、选型注意事项3一、选型基本参数简单选型需提供以下参数：1、应用行业以及具体设备工况，例如：环境温度等；2、驱动方案：直接启动/变频控制;3、电机功率或负载扭矩与速度（传动比、输出转速、外部传动比等）4、电机参数：普通变频/双速/伺服/直流等,级数，绝缘等级，防护等级等；5、确定减速机的系列：R/S/K/F；安装方式：实心轴/空心轴/法兰/地脚等；6、若实心轴安装，是否存在径向力与轴向力，外部传动结构等；7、其它附件：制动器，逆止器，编码器；8、安装位置M1/M2/M3/M4/M5/M6，出轴方向A/B/A+B,接线盒角度0º/90º/180º/270º，出线嘴位置X/1/2/3等；9、是否出轴有非标要求；10、对照选型时原减速机厂商、型号，原设计图纸等；原减速机型号是初步设计还是已经使用，使用情况等；11、各行业要求；1、应用行业以及具体设备工况，例如：环境温度等；2、驱动方案：直接启动/变频控制;3、电机功率或负载扭矩与速度（传动比、输出转速、外部传动比等）4、电机参数：普通变频/双速/伺服/直流等,级数，绝缘等级，防护等级等；5、确定减速机的系列：R/S/K/F；安装方式：实心轴/空心轴/法兰/地脚等；6、若实心轴安装，是否存在径向力与轴向力，外部传动结构等；7、其它附件：制动器，逆止器，编码器；8、安装位置M1/M2/M3/M4/M5/M6，出轴方向A/B/A+B,接线盒角度0º/90º/180º/270º，出线嘴位置X/1/2/3等；9、是否出轴有非标要求；10、对照选型时原减速机厂商、型号，原设计图纸等；原减速机型号是初步设计还是已经使用，使用情况等；11、各行业要求；4按实际扭矩选型计算出实际所需的扭矩、减速机输出转速确定合适的使用系数利用样本选择减速机(根据使用系数)校核径向力附件选取安装位置详细完整的整机描述5■电机功率的计算1)静功率计算：线性运动：旋转运动：2)动态功率：旋转运动：线性运动：惯性力F=ma；质量m－Kg；起动加速度a－m/s2P＝F×V1000ηP＝M×n9550ηP＝JT×nT291200×tA×η｝P－Kw，计算静功率F－N，运行阻力V－m／s，运行速度｝P－Kw，计算静功率M－N·m，扭矩n－rpm，转速｝P－Kw，计算动功率JT－Kg·m2，转动惯量nT－rpm，转动速度tA－s，起动时间最佳情況為:客指定功率戶.三、确定合适的电机功率P6■影响电机功率的因素：电机的工作制，S1,S2,S3,S4,…对功率的影响。工作制功率增长系数S2持续时间60分钟30分钟10分钟1.11.21.4S3负载持续率60%40%25%15%1.11.151.31.4S4~S10三、确定合适的电机功率P7环境温度，＞40°C海拨高度，＞1000米电机须降功率使用温度高度工作场所电压下的影响；变频调速的影响；传动机构传动效率的影响，以其一些其他因素的影响三、确定合适的电机功率P8(1)样本中的fB减速器最大允许输出扭矩／电动机额定输出扭矩×速比(2)减速机实际的fB。减速机最大允许输出扭矩／实际负载扭矩减速器通常是按恒转矩和只有少量起、停的情况设计的。若不属于这种情况，就必须将计算出的理论输出转矩或输出功率乘以使用系数。这个使用系数取决于停止／起动频率、负载的变化次数，惯性加速系数和每日运行时间等。选型时，减速器的许用输出转矩必须大于或等于计算转矩。四、确定合适的使用系数——fBfB=MamaxMa9(3)如何确定合适的-fB或照各行照表參業係數對.工作制－每天运行时间每小时载荷变化次数（起、停、冲击、速度变化、负载变化）惯性加速系数a)均匀负载：I许用惯性加速系数≤0.2b)中等冲击：II许用惯性加速系数≤3c)强冲击：III许用惯性加速系数≤10d)惯性加速系数>10，请諮詢。惯性加速系数＝所有外部转运惯量(Jx)／电机转子转动惯量(Je)对线性运动：Jx＝91.2×m×(V/ne)2，m-Kg，V-m/s，ne-rpm，Jx-Kg·m2对旋转运动：Jx＝JT×(n/ne)2＝JT÷i2，JT–旋转体转动惯量，JA=Js+m·s2四、确定合适的使用系数——fB10I：惯性加速系数≤0.2II：惯性加速系数≤3III：惯性加速系数≤10每小时负载变化次数，包括起、停速度和变化R、F、K...
