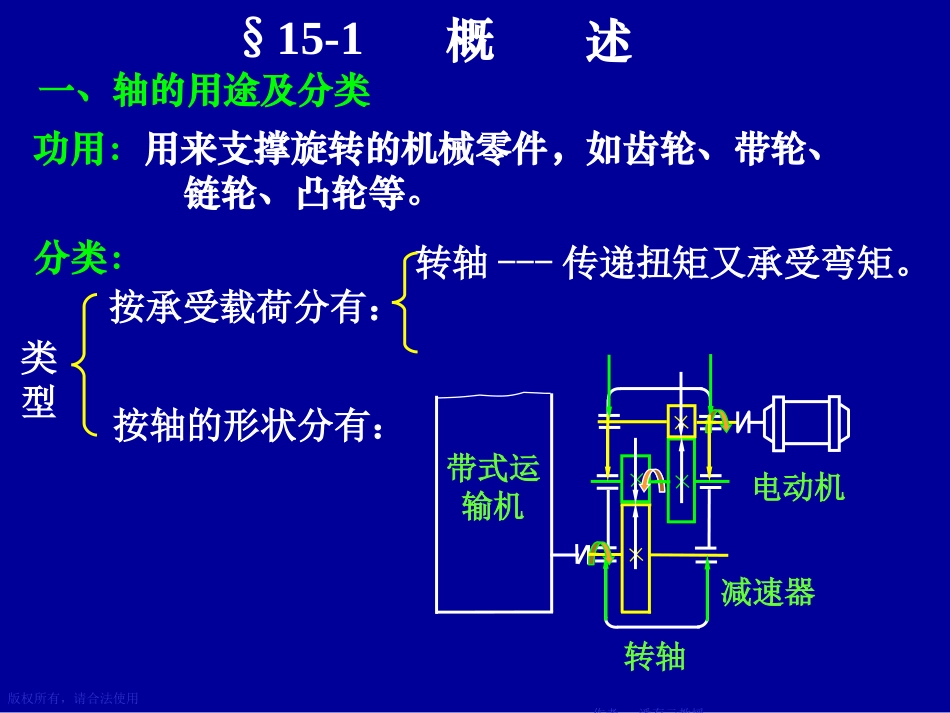

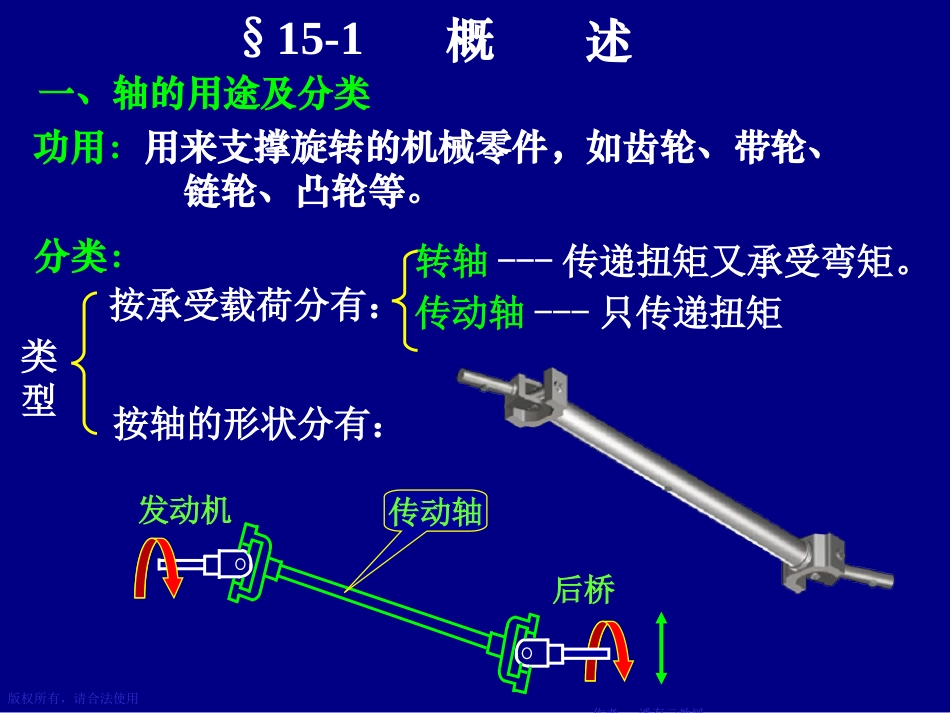

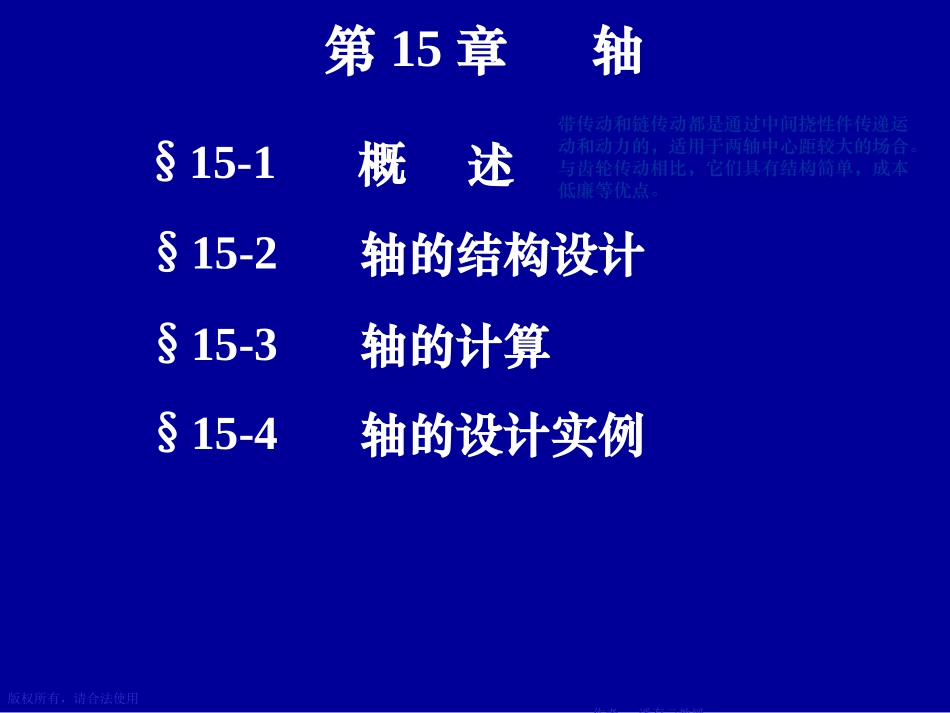

版权所有，请合法使用作者：潘存云教授第15章轴§15-1概述§15-2轴的结构设计§15-3轴的计算带传动和链传动都是通过中间挠性件传递运动和动力的，适用于两轴中心距较大的场合。与齿轮传动相比，它们具有结构简单，成本低廉等优点。§15-4轴的设计实例版权所有，请合法使用作者：潘存云教授潘存云教授研制带式运输机减速器电动机转轴§15-1概述功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩。按承受载荷分有：分类：按轴的形状分有：一、轴的用途及分类版权所有，请合法使用作者：潘存云教授潘存云教授研制功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩。按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩发动机后桥传动轴一、轴的用途及分类§15-1概述版权所有，请合法使用作者：潘存云教授潘存云教授研制潘存云教授研制功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩心轴---只承受弯矩前轮轮毂固定心轴火车轮轴车厢重力前叉自行车前轮轴支撑反力转动心轴一、轴的用途及分类§15-1概述版权所有，请合法使用作者：潘存云教授功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩按承受载荷分有：分类：传动轴---只传递扭矩心轴---只承受弯矩直轴一、轴的用途及分类§15-1概述光轴阶梯轴按轴的形状分有：一般情况下，直轴做成实心轴，需要减重时做成空心轴潘存云教授研制版权所有，请合法使用作者：潘存云教授功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩心轴---只承受弯矩直轴一、轴的用途及分类§15-1概述光轴阶梯轴曲轴潘存云教授研制潘存云教授研制版权所有，请合法使用作者：潘存云教授本章只研究直轴功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩心轴---只承受弯矩直轴一、轴的用途及分类§15-1概述光轴阶梯轴曲轴挠性钢丝轴潘存云教授研制版权所有，请合法使用作者：潘存云教授设计任务：选材、结构设计、工作能力计算。二、轴设计的主要内容轴的结构设计：根据轴上零件的安装、定位以及轴的制造工艺等方面的要求，合理地确定轴的结构形式和尺寸。工作能力计算：轴的承载能力验算指的是轴的强度、刚度和振动稳定性等方面的验算。轴的设计过程：N选择材料结构设计轴的承载能力验算验算合格?结束Y版权所有，请合法使用作者：潘存云教授种类碳素钢：35、45、50、Q235轴的毛坯:一般用圆钢或锻件，有时也用铸钢或球墨铸铁。三、轴的材料合金钢:20Cr、20CrMnTi、40CrNi、38CrMoAlA等用途：碳素结构钢因具有较好的综合力学性能，应用较多，尤其是45钢应用最广。合金钢具有较高的力学性能，但价格较贵，多用于有特殊要求的轴。如用球墨铸铁制造曲轴和凸轮轴，具有成本低廉、吸振性较好、对应力集中的敏感较低、强度较好等优点。为了改善力学性能正火或调质处理。表15-1轴的常用材料及其主要力学性能材料及热处理毛坯直径mm硬度HBS强度极限σb屈服极限σsMPa弯曲疲劳极限σ-1应用说明Q235440240200用于不重要或载荷不大的轴35正火520270250有较好的塑性和适当的强度，可用于一般曲轴、转轴。≤100149~187……………………版权所有，请合法使用作者：潘存云教授表15-1轴的常用材料及其主要力学性能版权所有，请合法使用作者：潘存云教授潘存云教授研制设计任务：使轴的各部分具有合理的形状和尺寸。§15-2轴的结构设计设计要求：1.轴应便于制造，轴上零件要易于装拆；(制造安装)2.轴和轴上零件要有准确的工作位置；(定位)3.各零件要牢固而可靠地相对固定；(固定)4.改善应力状况，减小应力集中。轴端挡圈带轮轴承盖套筒齿轮滚动轴承典型轴系结构版权所有，请合法使用作者：潘存云教授潘存云教授研制一、拟定轴上零件...
