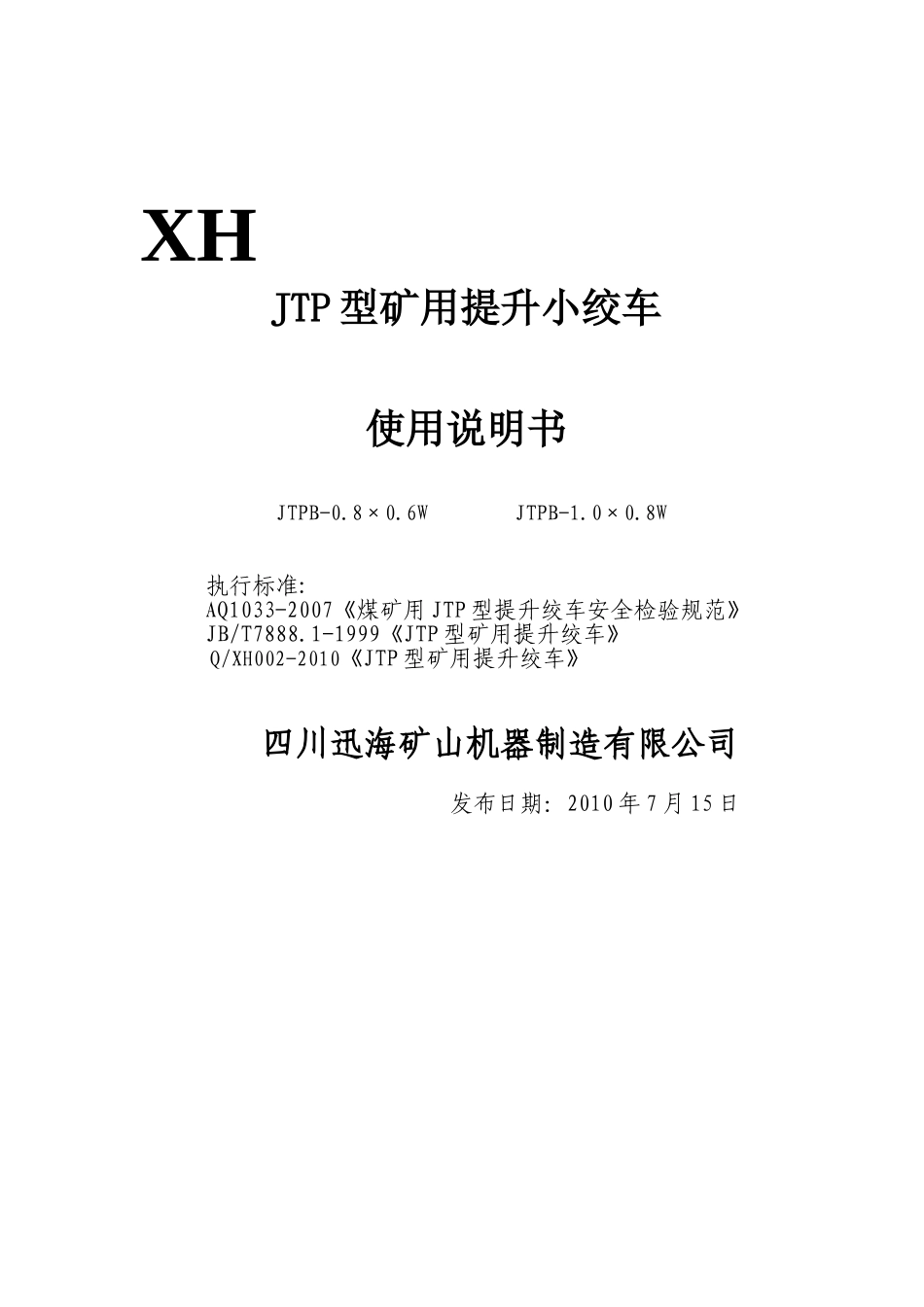

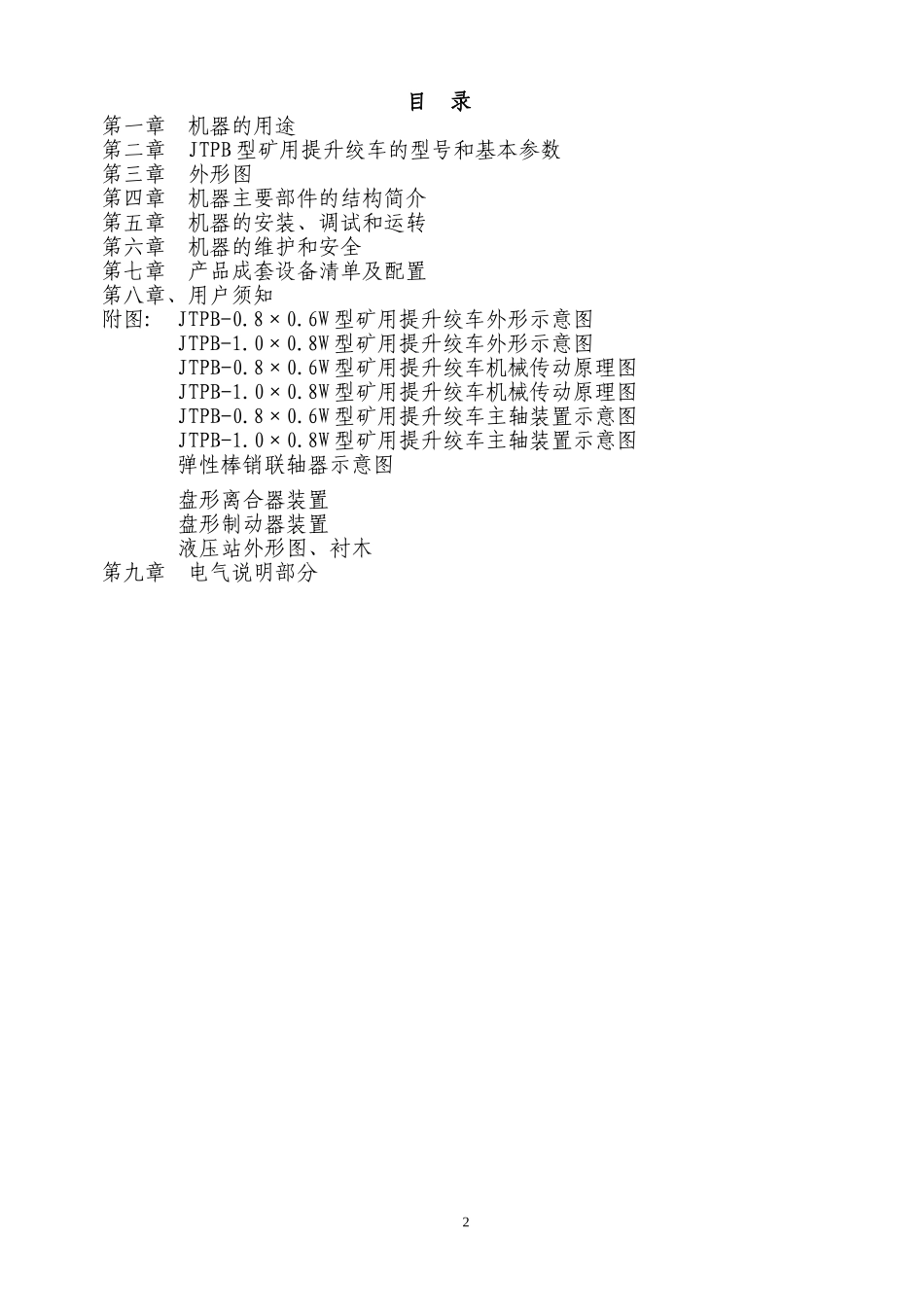

XHJTP型矿用提升小绞车使用说明书JTPB-0.8×0.6WJTPB-1.0×0.8W执行标准:AQ1033-2007《煤矿用JTP型提升绞车安全检验规范》JB/T7888.1-1999《JTP型矿用提升绞车》Q/XH002-2010《JTP型矿用提升绞车》四川迅海矿山机器制造有限公司发布日期：2010年7月15日目录第一章机器的用途第二章JTPB型矿用提升绞车的型号和基本参数第三章外形图第四章机器主要部件的结构简介第五章机器的安装、调试和运转第六章机器的维护和安全第七章产品成套设备清单及配置第八章、用户须知附图:JTPB-0.8×0.6W型矿用提升绞车外形示意图JTPB-1.0×0.8W型矿用提升绞车外形示意图JTPB-0.8×0.6W型矿用提升绞车机械传动原理图JTPB-1.0×0.8W型矿用提升绞车机械传动原理图JTPB-0.8×0.6W型矿用提升绞车主轴装置示意图JTPB-1.0×0.8W型矿用提升绞车主轴装置示意图弹性棒销联轴器示意图盘形离合器装置盘形制动器装置液压站外形图、衬木第九章电气说明部分2第一章机器的用途该产品主要用在中、小型煤矿，金属矿竖井和斜井用来提升煤、矿石、矸石、运输材料及设备。隔爆型绞车工作时，周围空气中的煤尘、甲烷等爆炸性气体不应超过《煤矿安全规程》中规定的浓度。严禁超载运行！严禁超速运行！严禁停电溜放！执行标准：AQ1033-2007、JB/T7888.1-1999及Q/XH002-2010第二章JTPB系列矿用提升绞车的型号和基本参数一、型号的组成及其代表意义□JTPB—□×□□□——修改序号补充特征（变频调速P，直流调速Z，PLC控制L，磁阻开关D，无级机械行星调速为W，电阻调速不注）卷筒宽度，m卷筒直径，m隔爆型（非隔爆型不注）盘形制动器矿用提升绞车卷扬机卷筒个数（单筒不注）二、基本参数见附表1附表1：JTPB型矿用提升绞车性能参数表序号产品型号卷筒钢丝绳最大静张力钢丝绳最大静张力差钢丝绳最大直径钢丝绳最小破断拉力提升高度或运输长度最大提升速度个数直径宽度载人载物载人载物一层缠绕二层缠绕三层缠绕四层缠绕五层缠绕不大于mmkNmmkNmm/s1JTPB-0.8×0.6W18006001515151516141421182103074091.022JTPB-1.0×0.8W10008002020202018179821983354796311.58注：1.最大提升速度为按卷筒名义直径，一层缠绕时的概算值。注：2.表中列出的提升高度或运输长度是按表中最大钢丝绳直径计算的。注：1.最大提升速度为按卷筒名义直径，一层缠绕时的概算值。2.立井升降物料时，提升容器的最大速度，不得超过用下列公式所求得的数值：式中V——最大提升速度，m/s；H——提升高度，m。斜井提升容器的最大速度和最大加、减速度应符合下列要求：1).用矿车升降物料时，速度不得超过3m/s。2).用箕斗升降物料时，速度不得超过5m/s；当铺设固定道床并采用大于或等于38㎏/m钢轨时，速度不得超过7m/s。第三章外形图3JTPB型矿用提升绞车外形图(见附图)。第四章机器的主要部件及结构简介一、主轴装置该设备的主轴装置有卷筒、主轴、两个轴承座等部分组成。提升机钢丝绳为上出绳，这是根据人机关系的要求所确定的，卷筒上装有衬板。机器的卷筒是根据最新弹性理论设计的，选用高强度低合金钢16Mn为筒壳材料,整体焊接，制动盘和卷筒采用焊接连接。主轴两端采用可调心双列滚动轴承，效率高、拆卸维修方便。本型系列矿井提升机实现了所有旋转部分为全滚动传动，故整机效率在90﹪以上，属节能型矿井提升机。二、盘形制动器盘形制动器是提升绞车制动系统的重要部件之一。盘形制动器装置是把盘行闸用销轴及螺栓安装在支架上。每个支架上安装1付，共两付。盘形制动器是制动系统的执行机构。盘形制动器对制动盘直接产生正压力，由制动盘和闸瓦间的摩擦力形成所需的制动力矩，完成工作制动和安全制动。该系列矿用提升绞车使用的盘形制动器的基本原理是液压松闸、弹簧力制动。见附图。三、联轴器该设备在电动机与行星减速器的高速轴端采用弹性棒销联轴器连接，主要由两个半联轴节和尼龙棒销等组成，该联轴器传动平稳、噪音小、安全可靠、弹性好、维护和拆卸方便。四、液压站：T115A.00(见图）1、液压站的主要作用是：1）、可以为盘形制动器提供流量稳定、压力可线性调节的压力油，以使绞车获得不同的制动力矩。2）、在事故状态下（包括全矿停电），可以实现安全制动...
