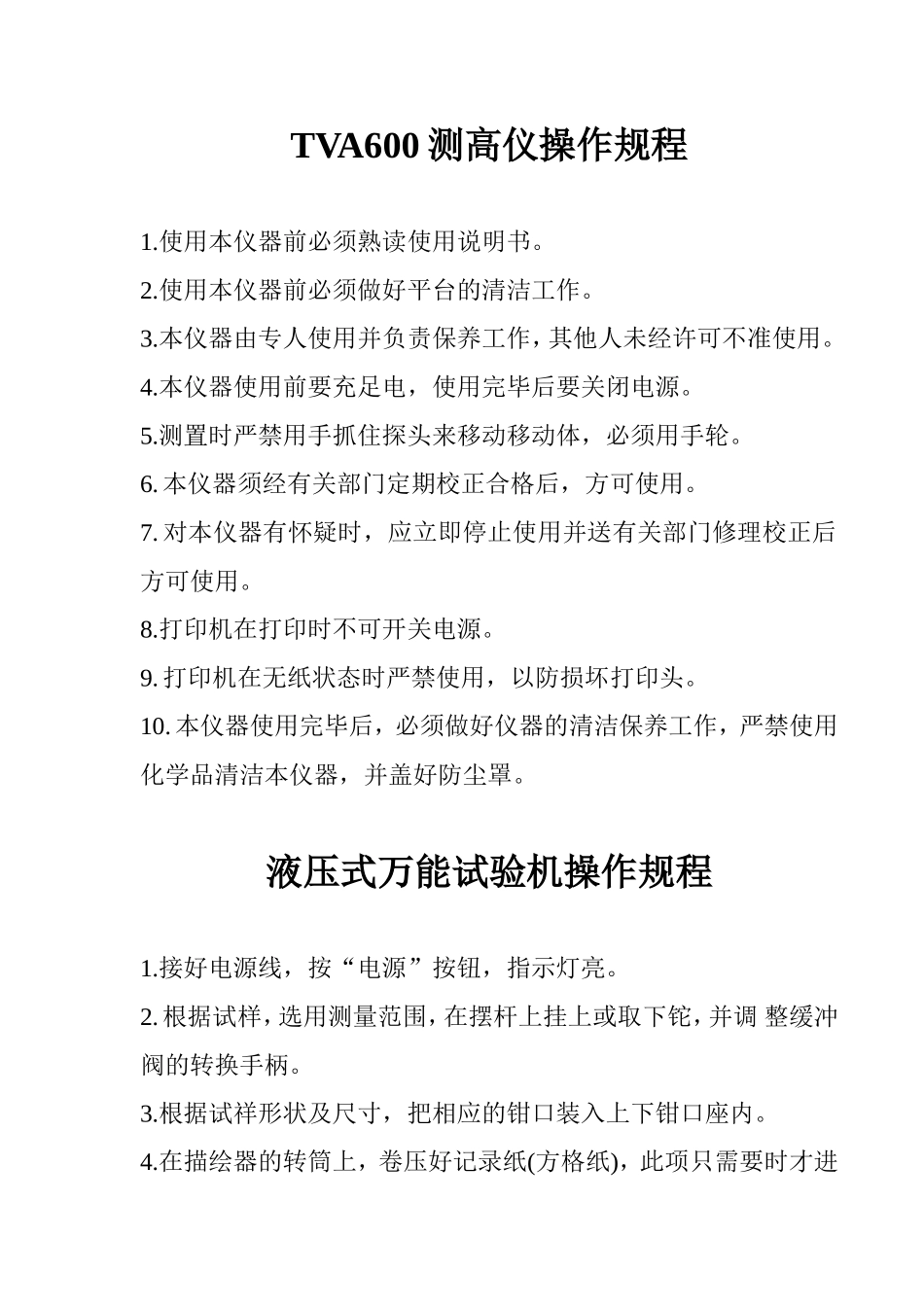

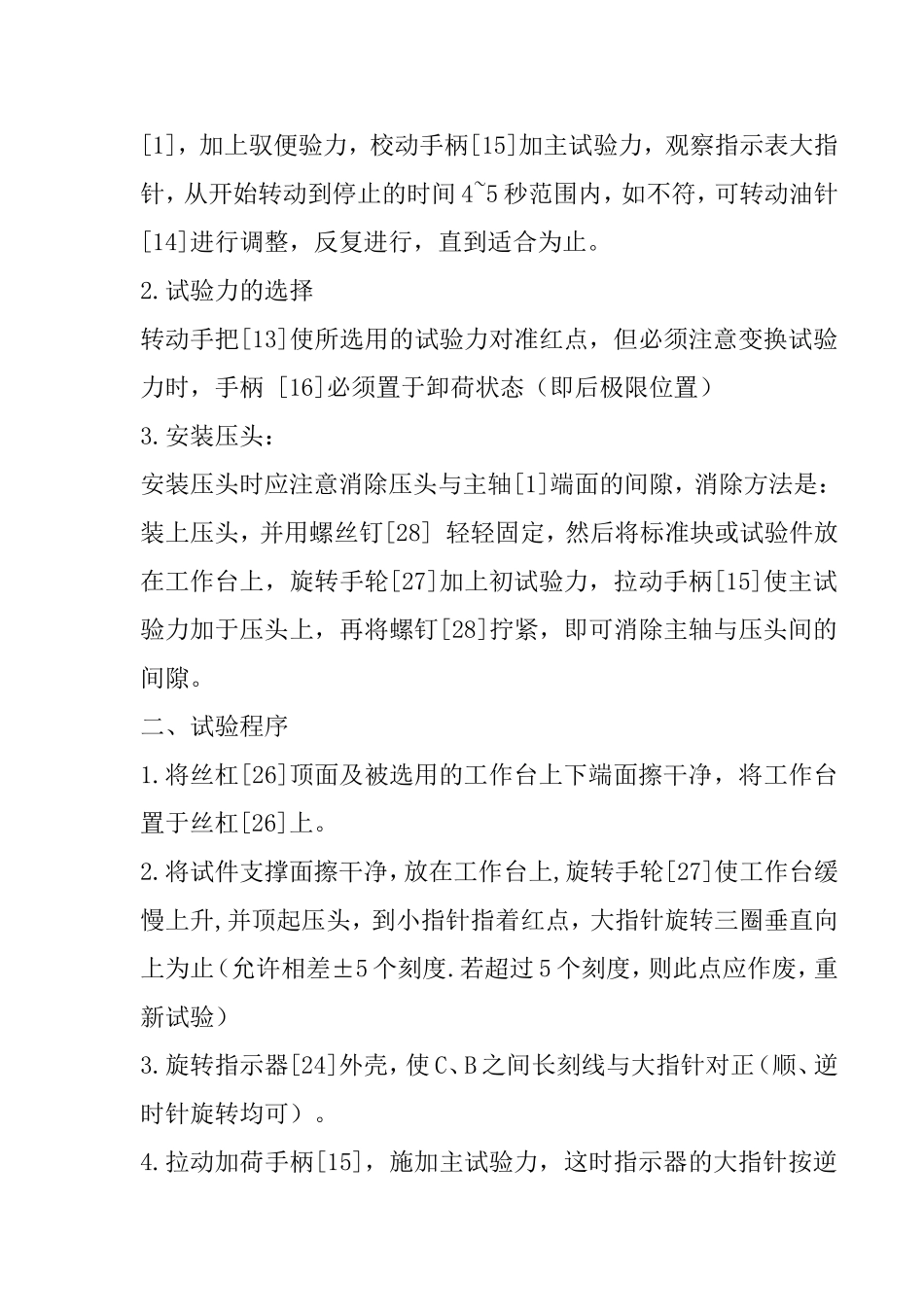

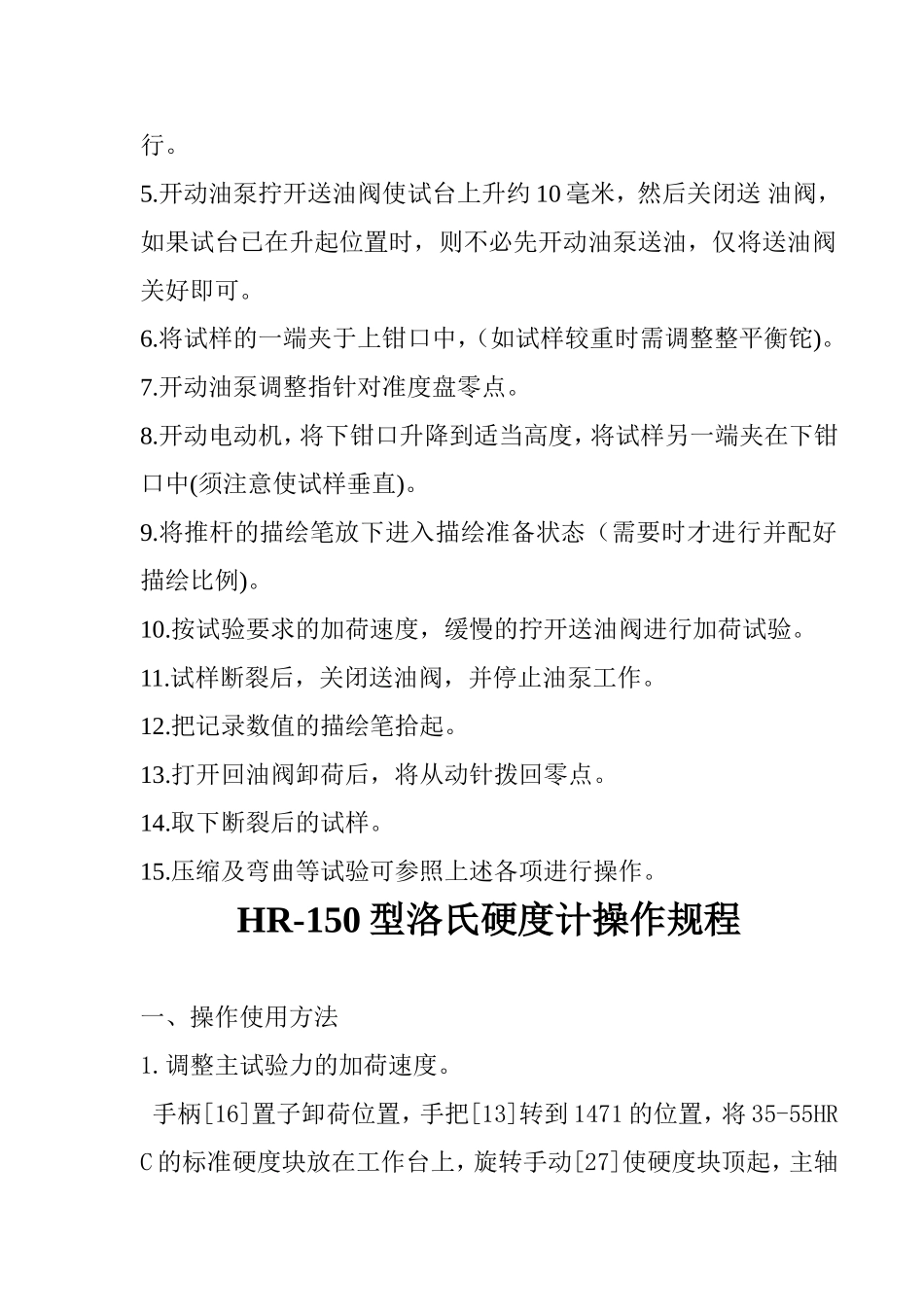

TVA600测高仪操作规程1.使用本仪器前必须熟读使用说明书。2.使用本仪器前必须做好平台的清洁工作。3.本仪器由专人使用并负责保养工作，其他人未经许可不准使用。4.本仪器使用前要充足电，使用完毕后要关闭电源。5.测置时严禁用手抓住探头来移动移动体，必须用手轮。6.本仪器须经有关部门定期校正合格后，方可使用。7.对本仪器有怀疑时，应立即停止使用并送有关部门修理校正后方可使用。8.打印机在打印时不可开关电源。9.打印机在无纸状态时严禁使用，以防损坏打印头。10.本仪器使用完毕后，必须做好仪器的清洁保养工作，严禁使用化学品清洁本仪器，并盖好防尘罩。液压式万能试验机操作规程1.接好电源线，按“电源”按钮，指示灯亮。2.根据试样，选用测量范围，在摆杆上挂上或取下铊，并调整缓冲阀的转换手柄。3.根据试祥形状及尺寸，把相应的钳口装入上下钳口座内。4.在描绘器的转筒上，卷压好记录纸(方格纸)，此项只需要时才进行。5.开动油泵拧开送油阀使试台上升约10毫米，然后关闭送油阀，如果试台已在升起位置时，则不必先开动油泵送油，仅将送油阀关好即可。6.将试样的一端夹于上钳口中，（如试样较重时需调整整平衡铊)。7.开动油泵调整指针对准度盘零点。8.开动电动机，将下钳口升降到适当高度，将试样另一端夹在下钳口中(须注意使试样垂直)。9.将推杆的描绘笔放下进入描绘准备状态（需要时才进行并配好描绘比例)。10.按试验要求的加荷速度，缓慢的拧开送油阀进行加荷试验。11.试样断裂后，关闭送油阀，并停止油泵工作。12.把记录数值的描绘笔拾起。13.打开回油阀卸荷后，将从动针拨回零点。14.取下断裂后的试样。15.压缩及弯曲等试验可参照上述各项进行操作。HR-150型洛氏硬度计操作规程一、操作使用方法1.调整主试验力的加荷速度。手柄[16]置子卸荷位置，手把[13]转到1471的位置，将35-55HRC的标准硬度块放在工作台上，旋转手动[27]使硬度块顶起，主轴[1]，加上驭便验力，校动手柄[15]加主试验力，观察指示表大指针，从开始转动到停止的时间4~5秒范围内，如不符，可转动油针[14]进行调整，反复进行，直到适合为止。2.试验力的选择转动手把[13]使所选用的试验力对准红点，但必须注意变换试验力时，手柄[16]必须置于卸荷状态（即后极限位置）3.安装压头：安装压头时应注意消除压头与主轴[1]端面的间隙，消除方法是：装上压头，并用螺丝钉[28]轻轻固定，然后将标准块或试验件放在工作台上，旋转手轮[27]加上初试验力，拉动手柄[15]使主试验力加于压头上，再将螺钉[28]拧紧，即可消除主轴与压头间的间隙。二、试验程序1.将丝杠[26]顶面及被选用的工作台上下端面擦干净，将工作台置于丝杠[26]上。2.将试件支撑面擦干净，放在工作台上,旋转手轮[27]使工作台缓慢上升,并顶起压头，到小指针指着红点，大指针旋转三圈垂直向上为止（允许相差±5个刻度.若超过5个刻度，则此点应作废，重新试验）3.旋转指示器[24]外壳，使C、B之间长刻线与大指针对正（顺、逆时针旋转均可）。4.拉动加荷手柄[15]，施加主试验力，这时指示器的大指针按逆时针方向转动。5.当指示器指针的转动显著地停顿下来后，即可将卸荷手柄[16]推回，卸除主试验力。注意：主试验力的施加与卸除，均需缓慢进行。6.从指示器上相应的标尺读数：采用金刚石压头试验时，按表盘外圈的黑体字读取；采用钢球压头试验时，按表盘内圈的红字读取。7.转动手轮使试件下降，再轻轻移动试件后，按上述2-6过程进行新的试验。8.丝杠保护套[30]是为了保护丝杠[26]不受灰尘侵袭而制设的。当硬度计不使用时或试件高度小于100mm时，将其套在丝杠外面。当试件高度大于100mm时，必须将其拿掉，以免将工作台顶起，造成试验无验。三、硬度计的维护1.硬度计长时间不用时，应用防尘罩将机器盖好。2.定期在丝杠与手轮的接触面注入少量缝纫机油。3.硬度计使用时，应将丝杠顶面和工作台上端面擦净。4.如发现硬度计示值误差较大：(1)可拿下工作台。检査其与丝杠接触面是否清洁；(2)检查丝杠保护套是否顶起工作台；(3)检查压头是否损坏。5若施加主试验力时，指示器指针开始转动很快，然后慢慢转动，说明缓冲器内机油太少了，此时可锨起缓冲器[7]上端的...
