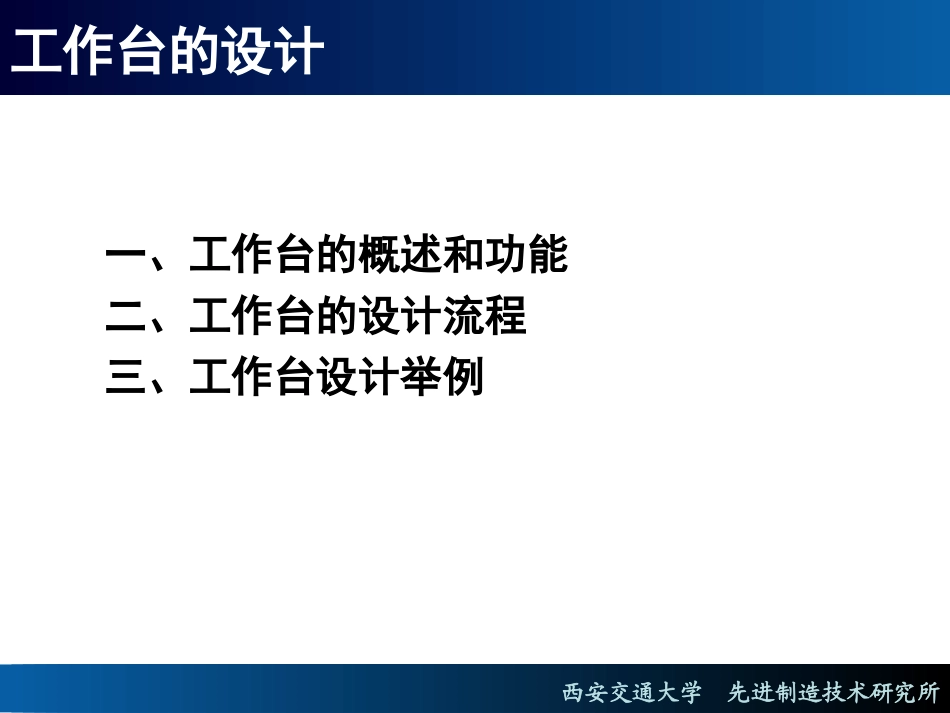

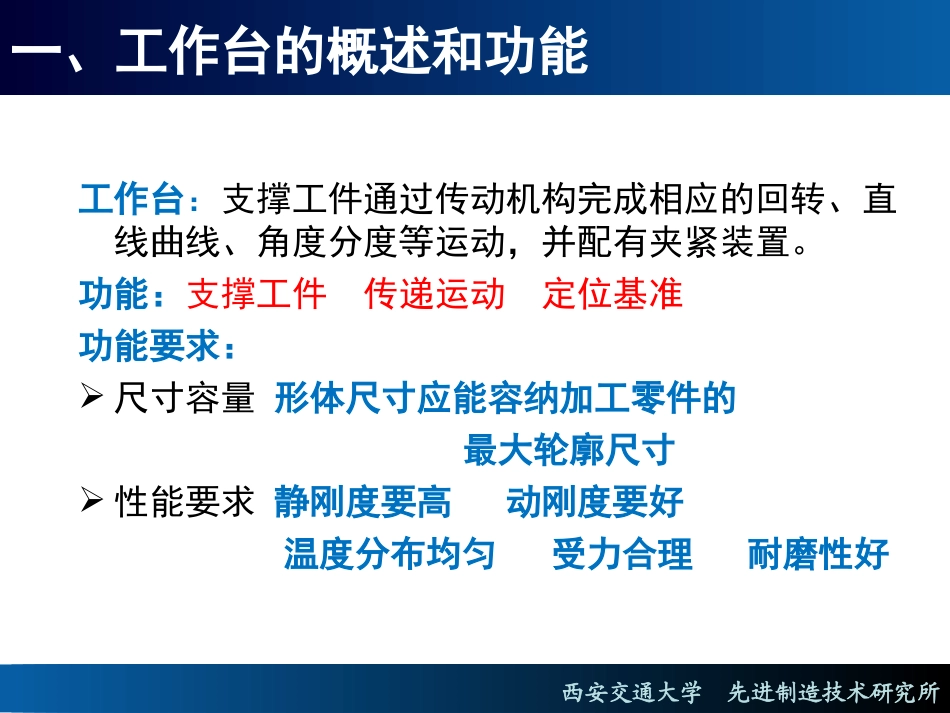

西安交通大学先进制造所工作台设计西安交通大学先进制造技术研究所工作台的设计一、工作台的概述和功能二、工作台的设计流程三、工作台设计举例西安交通大学先进制造技术研究所一、工作台的概述和功能工作台：支撑工件通过传动机构完成相应的回转、直线曲线、角度分度等运动，并配有夹紧装置。功能：支撑工件传递运动定位基准功能要求：尺寸容量形体尺寸应能容纳加工零件的最大轮廓尺寸性能要求静刚度要高动刚度要好温度分布均匀受力合理耐磨性好西安交通大学先进制造技术研究所二、设计流程不同加工形式工作台分类根据零件选参数支撑机构传动形式（消隙机构）润滑密封装置定位结构计算校核西安交通大学先进制造技术研究所2.1工作台的形式根据机床的不同，工作台有三种外型方形工作台:工作面上可加工V形，T形U型槽和圆孔，长孔等.一般适用于镗床钻床铣床转台：适用于磨床立式车床专用机床等移动转台：适用于镗铣加工中心等西安交通大学先进制造技术研究所二、设计流程根据加工形式选型确定工作台的参数支撑结构传动形式（消隙机构）润滑密封装置定位结构计算校核西安交通大学先进制造技术研究所2.2工作台参数HTK160x180面积mm1600×1800承重kg10000行程mm2000(选项1000,3000,4000)转数r/min1移动速度mm/min1-6000定位精度mm0.026B(4×90°)"18(4)重复定位精度mm0.015B(4×90°)"10(4)外形尺寸mm5000×2300×1110重量kg13000技术参数：承载、尺寸、行程、转速、定位精度、移动速度西安交通大学先进制造技术研究所二、设计流程根据加工形式选型确定工作台的参数支撑结构传动形式（消隙机构）润滑密封装置定位结构计算校核西安交通大学先进制造技术研究所2.4支撑结构台面材料：以大型和重型化为目标的机床，材料的力学性能起着决定性的作用；以超速、超精加工为目标的现代化数控机床，其结构材料还要求具备高的减震性、热稳定性和抗腐性等综合的性能。灰铸铁材料易于铸造，且切削加工性好，制造成本低，并具有良好的耐磨性和减震性，是传动的机床结构材料西安交通大学先进制造技术研究所2.4支撑结构•台面结构要求：布局合理高刚度西安交通大学先进制造技术研究所2.4支撑结构台面结构设计此种工作台采用厚壁及环形和辐射形的加强筋组合的高刚性结构设计，工作台回转运动导轨与滑座对应有四圈圆环导轨面，支承面积大，支承刚度高。基于圆形工作台设计，其台面上的T型槽也采用等角度放射式布置，放射T型槽布置与工作台内部布筋的布置设计上也采用对应的方式，保证在工作台上进行工件装夹时具备较好抗拉强度和高刚性。西安交通大学先进制造技术研究所2.4支撑结构静压支撑（辅助支撑）工作原理与静压轴承相同。将具有一定压力的润滑油，经节流器输入到导轨面上的油腔，即可形成承载油膜，使导轨面之间处于纯液体摩擦状态。优点：导轨运动速度和载荷的变化对油膜厚度的影响很小；液体摩擦，摩擦系数仅为0.005左右，油膜抗振性好。西安交通大学先进制造技术研究所2.4支撑结构滚动支撑（辅助支撑）在静、动导轨面之间放置滚动体如滚珠、滚柱、滚针或滚动导轨块，组成滚动导轨。优点：摩擦因数小磨损小具有较高的重复定位精度润滑系统简单缺点：抗振性差结构复杂成本较高西安交通大学先进制造技术研究所二、设计流程根据加工形式选型确定工作台的参数支撑机构传动形式（消隙机构）润滑密封装置分度定位结构计算校核西安交通大学先进制造技术研究所2.3分度定位机构分度工作台：分度工作台的功用只是将工件转位换面，和自动换刀装置配合使用，实现工件一次安装能完成几个面的多种工序，提高工作效率.分度工作台的分度精度要求较高（普通级±10″精密级±5″高精密级±3″）常用的定位元件有插销定位、反靠定位、齿盘定位和钢球定位等几种。齿盘可承受很大的外载，定位刚度高，精度保持性好。数控回转工作台：除了分度和转位的功能之外，还能实现数控圆周进给运动。常用有转动角度的测量元件(圆光栅或圆感应同步器)，由伺服电机控制使转台定位精度更高。西安交通大学先进制造技术研究所2.3分度定位机构•插销定位：基本定位机构是定位销和定位套。操纵定位销的插入和拔出，有的是用杠杆或凸轮...
