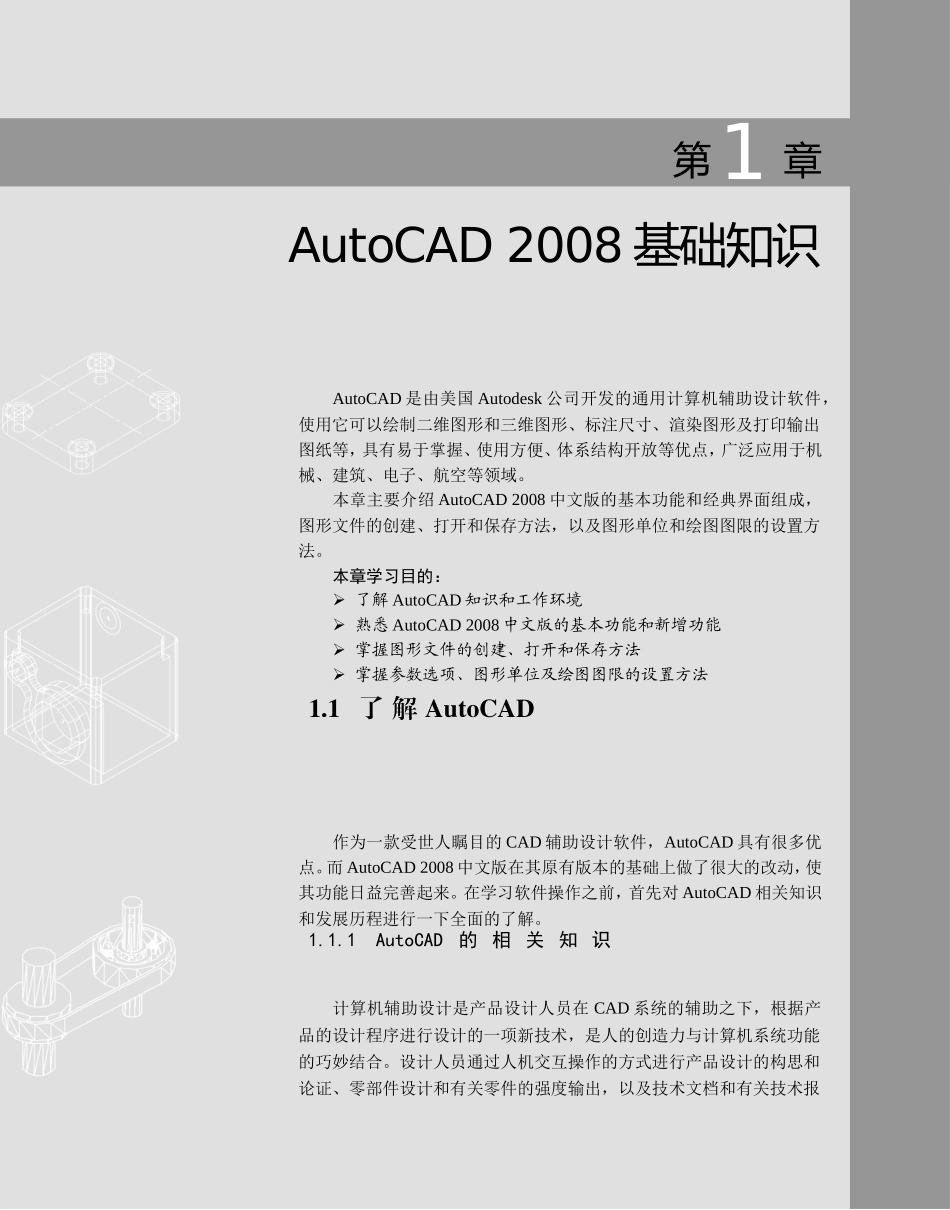

第1章AutoCAD2008基础知识AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计软件，使用它可以绘制二维图形和三维图形、标注尺寸、渲染图形及打印输出图纸等，具有易于掌握、使用方便、体系结构开放等优点，广泛应用于机械、建筑、电子、航空等领域。本章主要介绍AutoCAD2008中文版的基本功能和经典界面组成，图形文件的创建、打开和保存方法，以及图形单位和绘图图限的设置方法。本章学习目的：了解AutoCAD知识和工作环境熟悉AutoCAD2008中文版的基本功能和新增功能掌握图形文件的创建、打开和保存方法掌握参数选项、图形单位及绘图图限的设置方法1.1了解AutoCAD作为一款受世人瞩目的CAD辅助设计软件，AutoCAD具有很多优点。而AutoCAD2008中文版在其原有版本的基础上做了很大的改动，使其功能日益完善起来。在学习软件操作之前，首先对AutoCAD相关知识和发展历程进行一下全面的了解。1.1.1AutoCAD的相关知识计算机辅助设计是产品设计人员在CAD系统的辅助之下，根据产品的设计程序进行设计的一项新技术，是人的创造力与计算机系统功能的巧妙结合。设计人员通过人机交互操作的方式进行产品设计的构思和论证、零部件设计和有关零件的强度输出，以及技术文档和有关技术报AutoCAD2008中文版基础教程告的编制。在当前经济发展的新形势下，产品更新换代速度加快，从电子技术到重型机电行业都提出了缩短开发周期，提高产品质量，减少开发费用等要求。在这种形势下，CAD技术发挥着越来越重要的作用，下面介绍CAD软件的主要功能。1．绘图和编辑图形AutoCAD的【绘图】菜单中包含有丰富的绘图命令，使用这些命令可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充。如果再借助于【修改】菜单中的修改命令，便可以绘制出各种各样的二维图形，如图1-1所示。图1-1绘图和编辑图形对于一些二维图形，通过拉伸、设置标高和厚度等操作就可以轻松地转换为三维图形。使用【绘图】|【建模】菜单中的各子命令，就可以很方便地绘制圆柱体、球体、长方体等基本实体，以及三维网格、旋转网格等曲面模型。同样再结合【修改】菜单中的相关命令，还可以绘制出各种各样的复杂三维图形。2．标注图形尺寸尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的步骤。AutoCAD的【标注】菜单中包含了一套完整的尺寸标注和编辑命令，使用它们可以在图形的各个方向上创建各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的标注，效果如图1-2所示。2第1章AutoCAD2008基础知识图1-2标注图形尺寸标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离等。在AutoCAD中提供了线性、半径和角度3种基本的标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。此外，还可以进行引线标注、公差标注，以及自定义粗糙度标注。标注的对象可以是二维图形或三维图形。3．渲染三维图形在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。图1-3所示为使用AutoCAD进行照片级光线跟踪渲染的效果。4．输出与打印图形AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因此，当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图纸上，或创建成文件以供其他应用程序使用，如图1-4所示。图1-3渲染三维图形图1-4输出与打印图形5．图形显示功能AutoCAD可以任意调整图形的显示比例，以便观察图形的全部或局部，并可以上、下、左、右移动图形来进行观察。AutoCAD为用户提供了6个标准视图（6种视角）和4个轴测视图，可以利用视点工具设置任意的视角，还可以利用三维动态观察器设置任意的透视效果，如图1-5所示。6．二次开发功能在AutoCAD2008中，用户可以根据需要来自定义各种菜单及与图形有...
