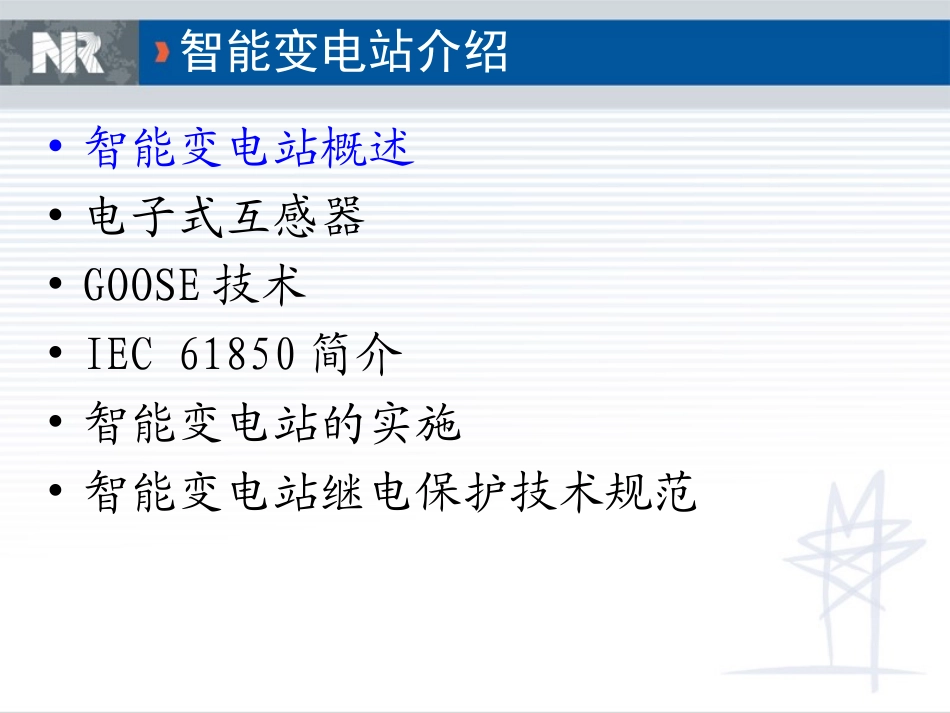

智能变电站介绍智能变电站介绍•智能变电站概述•电子式互感器•GOOSE技术•IEC61850简介•智能变电站的实施•智能变电站继电保护技术规范智能变电站概述智能变电站的概念：采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。智能变电站概述变电站的智能化是一个不断发展的过程。就目前技术发展现状而言，智能变电站是：由电子式互感器、智能化开关等智能化一次设备、网络化二次设备分层构建，建立在IEC61850通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。智能变电站概述•一次设备智能化：电子式互感器智能终端（过渡）、智能开关在线监测、状态检修•二次设备网络化：站控层网络MMSGOOSE、SMV•设备对象模型化：一次设备对象二次设备功能模块通信模型智能变电站概述•信息采集、传输、处理、输出过程完全数字化的变电站，设备间交换的信息用数字编码表示：•通信网络减少连接线数量•光缆取代电缆：抗干扰、不传输干扰•可检错纠错•不产生附加误差与传统变电站的比较传统变电站CT一次电流CTCTPT一次电压PTPT小CTPTAD转换CPU开关量输入继电器输出操作箱开入量电缆开出量电缆控制和信号电缆二次电流二次电压断路器开关场保护室继电保护模拟量电缆智能变电站电流线圈一次电流电压保护装置操作回路断路器ADCPULED智能终端MU分压器ADCPULED至母差、测控、电能表等...GOOSE合并单元电流线圈ADCPULED分压器ADCPULED电流线圈ADCPULED分压器ADCPULED电子式互感器开关场保护室智能变电站的优势•简化二次接线少量光纤代替大量电缆•提升测量精度数字信号传输和处理无附加误差•提高信息传输的可靠性CRC校验、通信自检光纤通信无电磁兼容问题•可采用电子式互感器无CT饱和、CT开路、铁磁谐振等问题绝缘结构简单、干式绝缘、免维护智能变电站的优势•一、二次设备间无电联系无传输过电压和两点接地等问题一次设备电磁干扰不会传输到集控室•各种功能共享统一的信息平台监控、远动、保护信息子站、电压无功控制VQC和五防等一体化•减小变电站集控室面积二次设备小型化、标准化、集成化二次设备可灵活布置智能变电站发展历程•第一步：IEC61850实现监控层通讯•第二步：GOOSE应用–220kV绍兴外陈变–500kV金华兰溪变•第三步：电子式互感器应用（IEC60044-8、IEC61850-9-1点对点通讯）–220kV青岛午山变•第四步：过程层全面网络化–110kV绍兴大侣变（GOOSE、IEC61850-9-2、IEEE1588精密时钟同步协议标准、GMRP组播注册协议）–220kV延寿变智能变电站介绍•智能变电站概述•电子式互感器•GOOSE技术•IEC61850简介•智能变电站的实施•智能变电站继电保护技术规范电子式互感器的概念一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置。电子式互感器电子式互感器通常由传感模块和合并单元两部分构成，传感模块又称远端模块,安装在高压一次侧，负责采集、调理一次侧电压电流并转换成数字信号。合并单元安装在二次侧，负责对各相远端模块传来的信号做同步合并处理。电压等级越高电子式互感器优势越明显。比较项目常规互感器电子式互感器绝缘复杂绝缘简单体积及重量大、重体积小、重量轻CT动态范围范围小、有磁饱和范围宽、无磁饱和PT谐振易产生铁磁谐振PT无谐振现象CT二次输出不能开路可以开路输出形式模拟量输出数字量输出电子式互感器的原理和分类•按一次传感部分是否需要供电划分–有源式电子互感器–无源式电子互感器•按应用场合划分–GIS结构的电子互感器–AIS结构(独立式)电子互感器–直流用电子式互感器电子式互感器的原理和分类电子式互感器有源式无源式电流互感器电压互感器法拉第电磁感应原理Rogowski线圈低功率线圈电容分压电阻分压电流互感器电压互感器法拉第磁旋光效应赛格耐克效应磁光玻璃型全光纤型普克尔效应型逆压电效应型有源...
