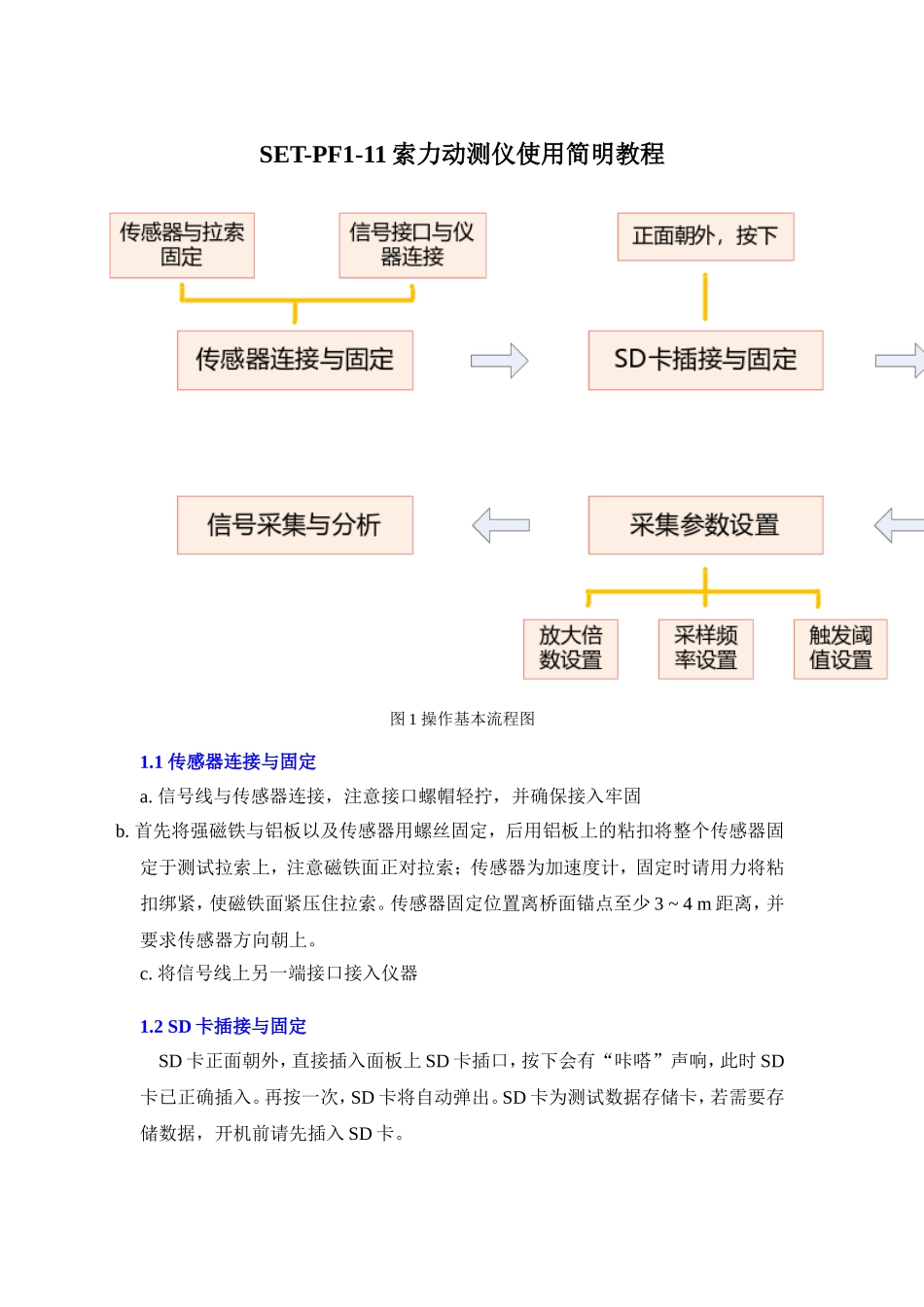

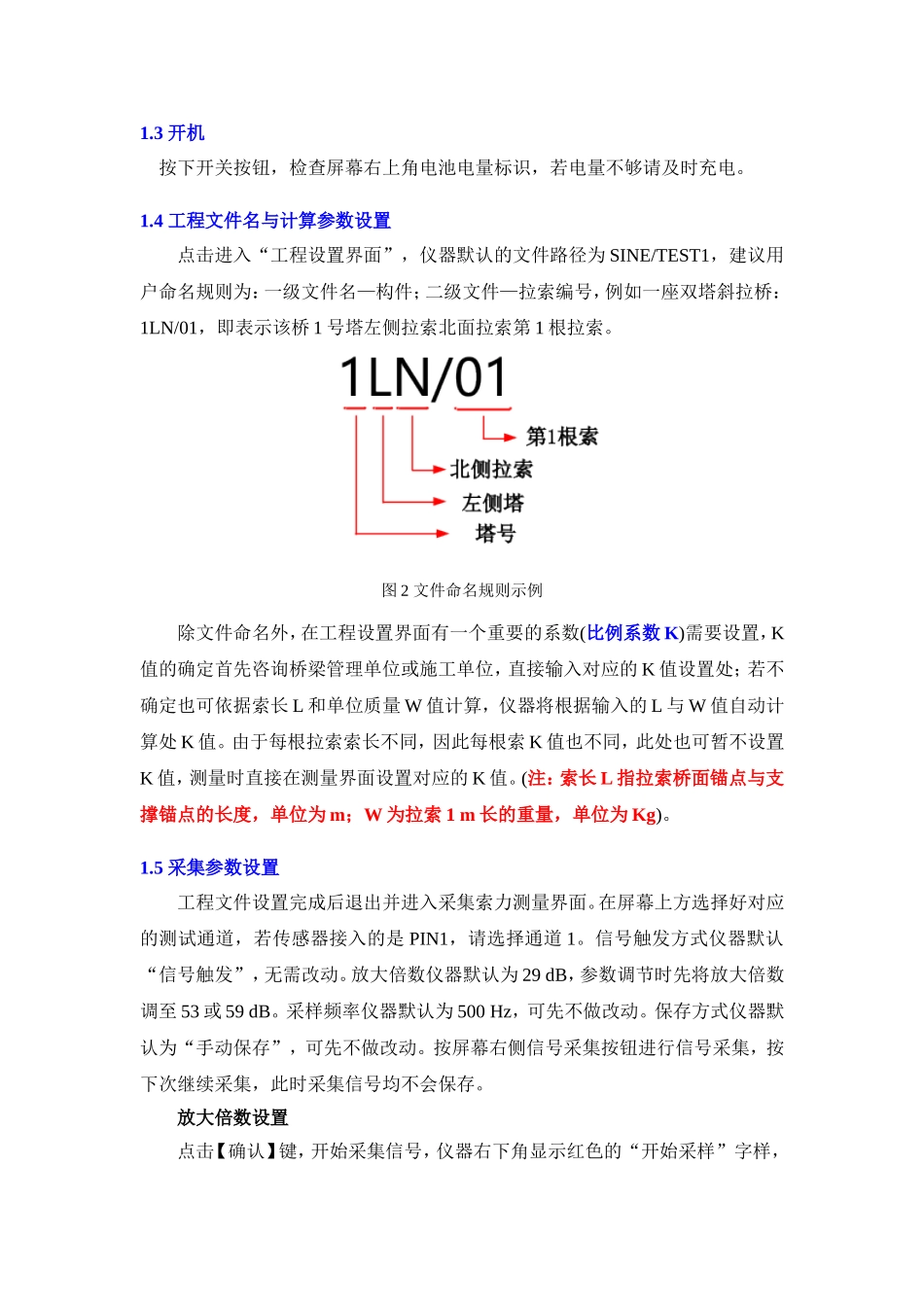

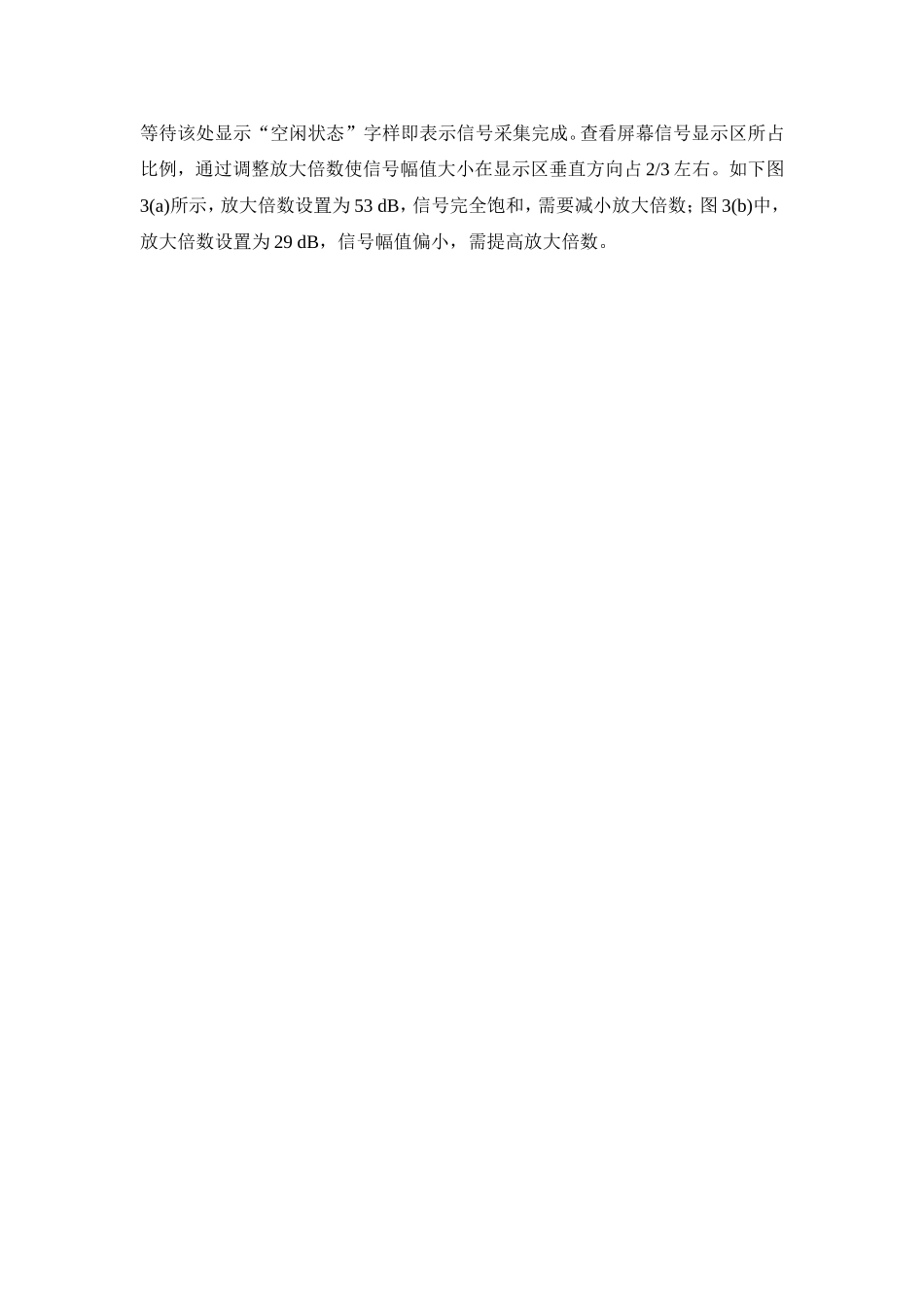

SET-PF1-11索力动测仪使用简明教程图1操作基本流程图1.1传感器连接与固定a.信号线与传感器连接，注意接口螺帽轻拧，并确保接入牢固b.首先将强磁铁与铝板以及传感器用螺丝固定，后用铝板上的粘扣将整个传感器固定于测试拉索上，注意磁铁面正对拉索；传感器为加速度计，固定时请用力将粘扣绑紧，使磁铁面紧压住拉索。传感器固定位置离桥面锚点至少3~4m距离，并要求传感器方向朝上。c.将信号线上另一端接口接入仪器1.2SD卡插接与固定SD卡正面朝外，直接插入面板上SD卡插口，按下会有“咔嗒”声响，此时SD卡已正确插入。再按一次，SD卡将自动弹出。SD卡为测试数据存储卡，若需要存储数据，开机前请先插入SD卡。1.3开机按下开关按钮，检查屏幕右上角电池电量标识，若电量不够请及时充电。1.4工程文件名与计算参数设置点击进入“工程设置界面”，仪器默认的文件路径为SINE/TEST1，建议用户命名规则为：一级文件名—构件；二级文件—拉索编号，例如一座双塔斜拉桥：1LN/01，即表示该桥1号塔左侧拉索北面拉索第1根拉索。图2文件命名规则示例除文件命名外，在工程设置界面有一个重要的系数(比例系数K)需要设置，K值的确定首先咨询桥梁管理单位或施工单位，直接输入对应的K值设置处；若不确定也可依据索长L和单位质量W值计算，仪器将根据输入的L与W值自动计算处K值。由于每根拉索索长不同，因此每根索K值也不同，此处也可暂不设置K值，测量时直接在测量界面设置对应的K值。(注：索长L指拉索桥面锚点与支撑锚点的长度，单位为m；W为拉索1m长的重量，单位为Kg)。1.5采集参数设置工程文件设置完成后退出并进入采集索力测量界面。在屏幕上方选择好对应的测试通道，若传感器接入的是PIN1，请选择通道1。信号触发方式仪器默认“信号触发”，无需改动。放大倍数仪器默认为29dB，参数调节时先将放大倍数调至53或59dB。采样频率仪器默认为500Hz，可先不做改动。保存方式仪器默认为“手动保存”，可先不做改动。按屏幕右侧信号采集按钮进行信号采集，按下次继续采集，此时采集信号均不会保存。放大倍数设置点击【确认】键，开始采集信号，仪器右下角显示红色的“开始采样”字样，等待该处显示“空闲状态”字样即表示信号采集完成。查看屏幕信号显示区所占比例，通过调整放大倍数使信号幅值大小在显示区垂直方向占2/3左右。如下图3(a)所示，放大倍数设置为53dB，信号完全饱和，需要减小放大倍数；图3(b)中，放大倍数设置为29dB，信号幅值偏小，需提高放大倍数。图3不同放大倍数下信号采集：(a)53dB;(b)29dB采样频率设置按仪器默认的500Hz采样频率先进行一次数据采集，完成信号采集后仪器将自动识别主频，即频幕频谱图显示区中Fn1值。依据采样定理，信号采样率一般要求为信号频率的5~10倍。例如，当Fn1=20Hz，则仪器采样频率设置范围为100~200Hz,本仪器中采样频率则可供选择125或250Hz，此时按高采样率选择，即选择250Hz为佳。触发阈值设置触发阈值是指当信号幅值达到设定值时，触发信号采集。触发阈值设置需配合放大倍数进行调节，仪器出厂前有默认的触发阈值设置，一般不需要进行调节需要进行调节时进入阈值设置状态，点击频幕右侧工具栏中第一个图标，旋转功能旋钮1和2进行调节，此时屏幕信号显示区横向的蓝色和红色游标线移动。触发阈值需要调节的情形是当放大倍数设置为29dB时，采集信号，当按完【确认】键时，信号立即被采集并显示在屏幕上，且信号波形杂乱无章，则很有可能采集信号为噪声信号，此时需要将触发阈值提高。触发阈值设置过高将会出现信号无法触发，仪器始终(超过1分钟)处于等待信号采集状态，此时需要将触发阈值调小。1.6信号采集与分析完成上述参数设置后，将保存方式设置为“自动保存”。左下角文件名默认为工程设置界面所设置文件名，其中直接点击该处可快速修改二级文件名，即索号修改。例如，当测试完第1根索(文件名：1LN/01)后无需再进入工程设置界面设置文件名，直接在在此处将二级文件名修改为“02”。测试编号表示测试数据编号，通常每根索测试5组有效数据即可。系数K设置默认为工程设置界面设置的K值，在测量界面也可直接修改，直接点击屏幕下方的“系数”进入设置界面，若...
