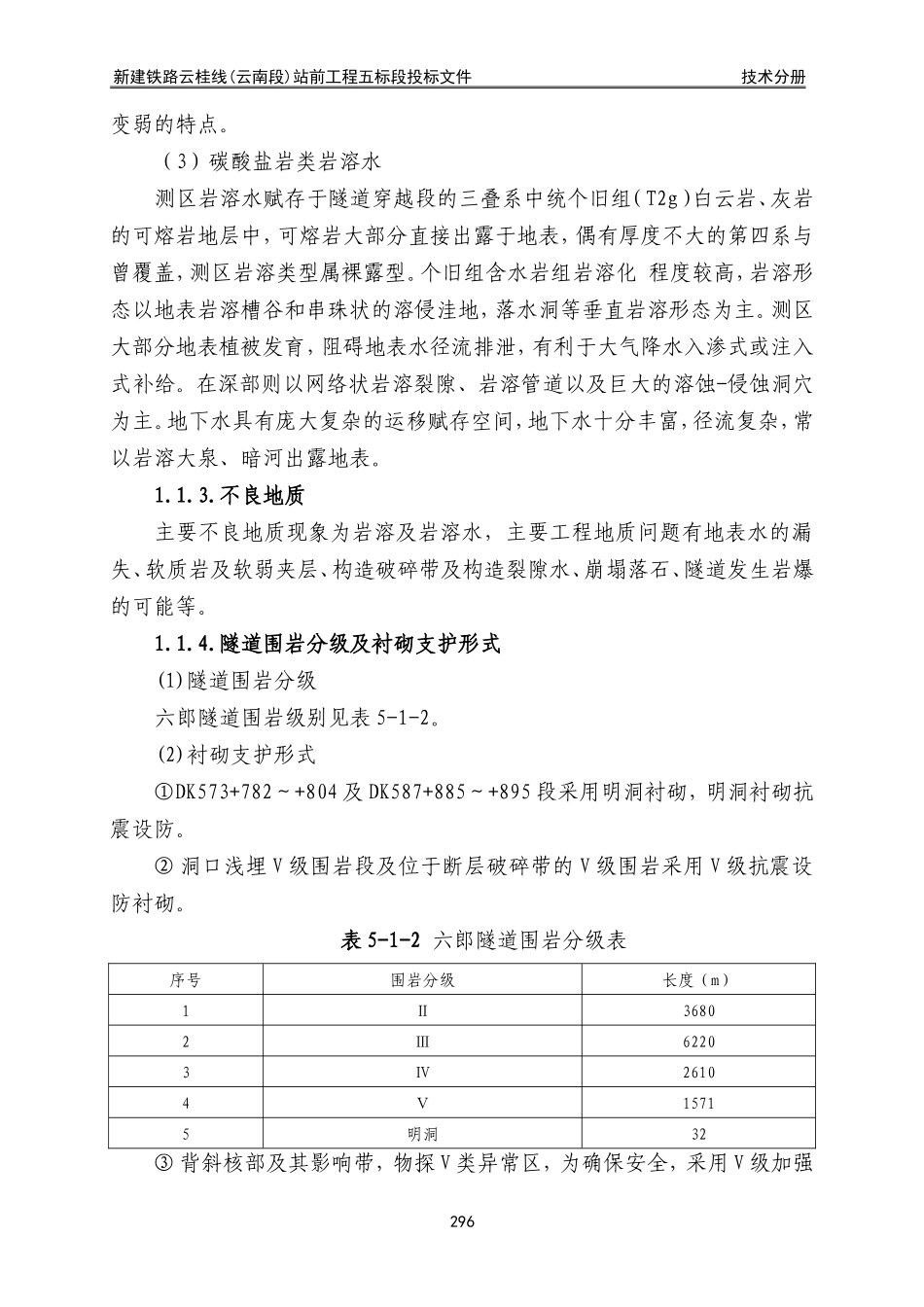

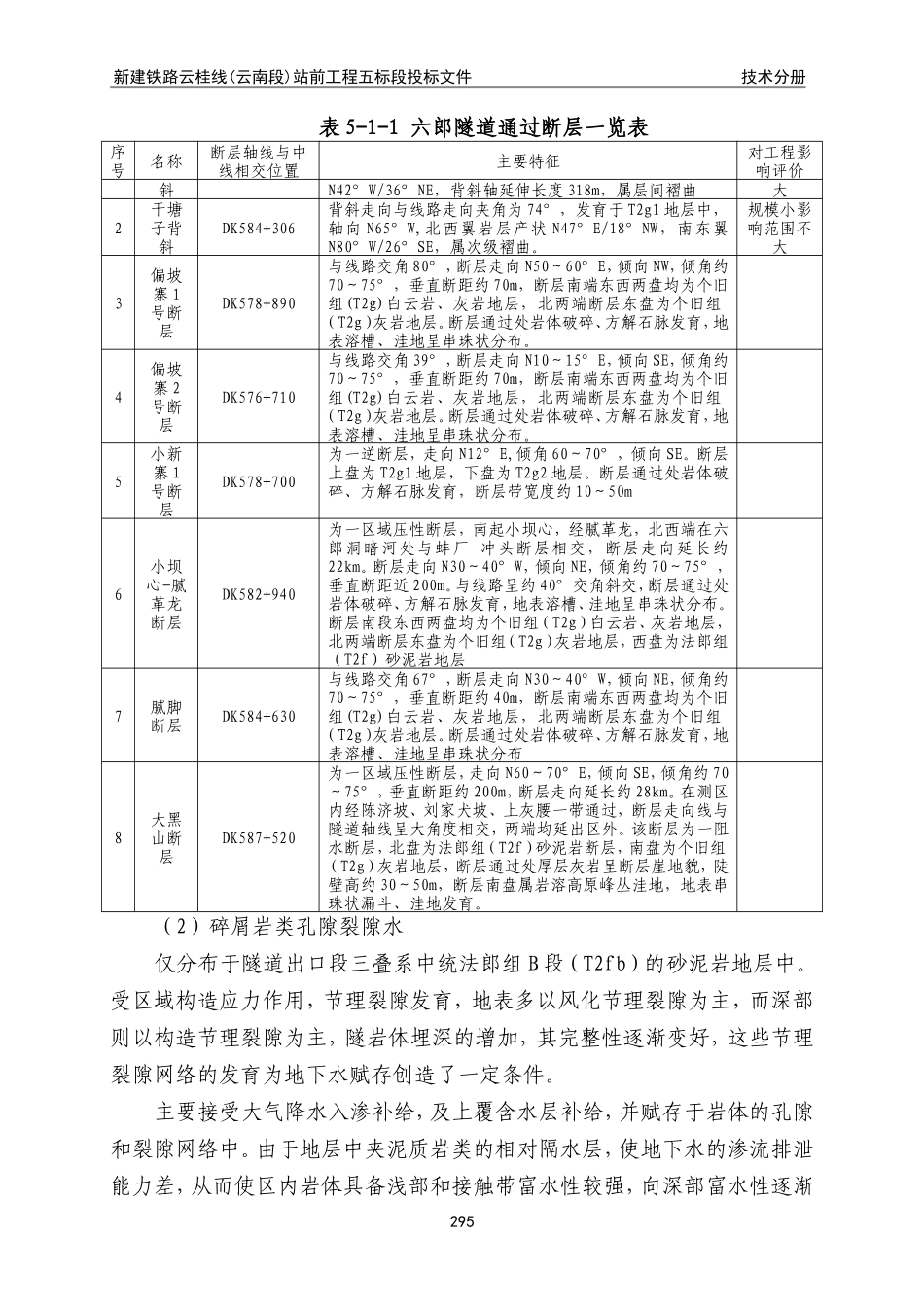

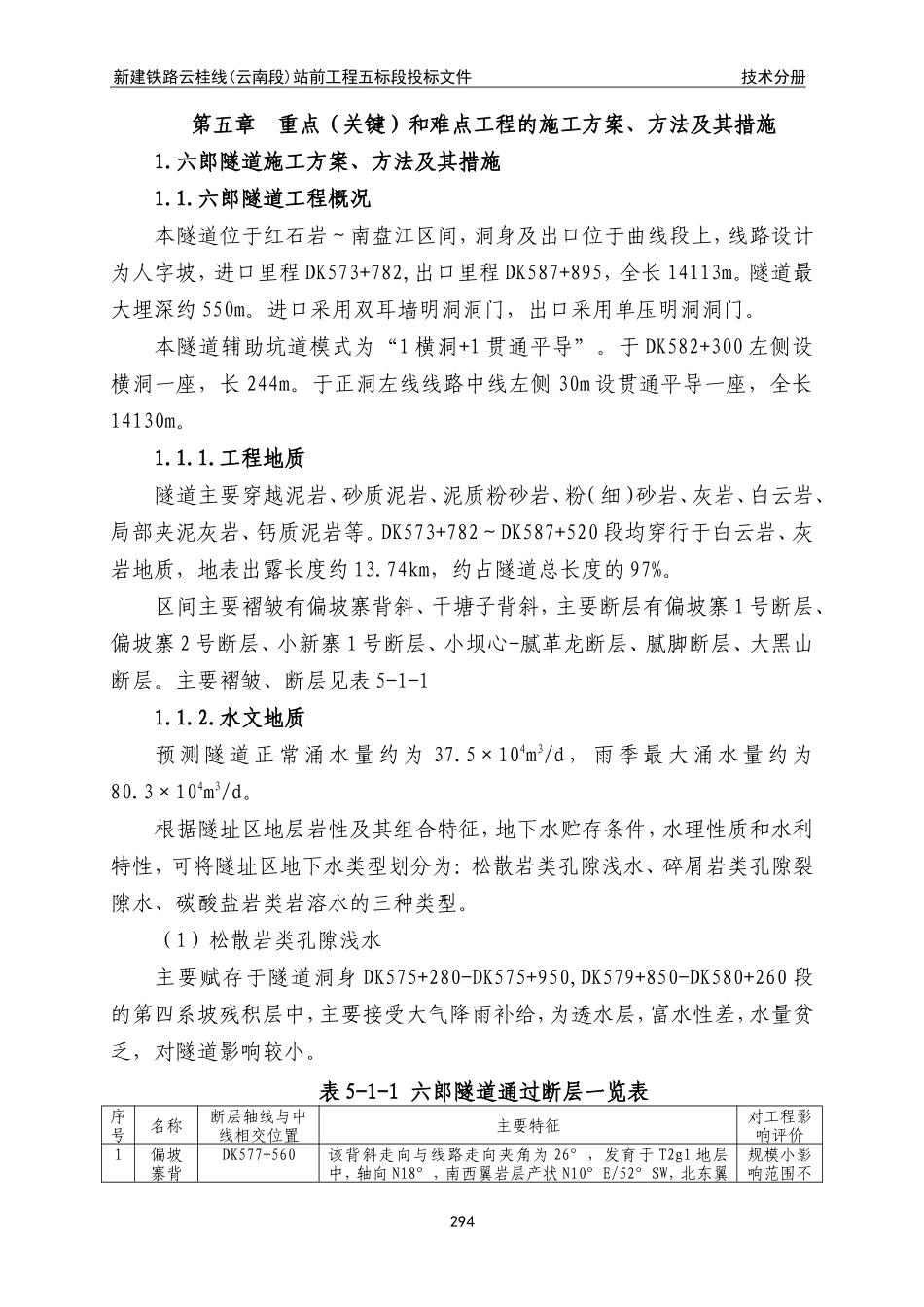

新建铁路云桂线(云南段)站前工程五标段投标文件技术分册第五章重点（关键）和难点工程的施工方案、方法及其措施1.六郎隧道施工方案、方法及其措施1.1.六郎隧道工程概况本隧道位于红石岩～南盘江区间，洞身及出口位于曲线段上，线路设计为人字坡，进口里程DK573+782,出口里程DK587+895，全长14113m。隧道最大埋深约550m。进口采用双耳墙明洞洞门，出口采用单压明洞洞门。本隧道辅助坑道模式为“1横洞+1贯通平导”。于DK582+300左侧设横洞一座，长244m。于正洞左线线路中线左侧30m设贯通平导一座，全长14130m。1.1.1.工程地质隧道主要穿越泥岩、砂质泥岩、泥质粉砂岩、粉（细）砂岩、灰岩、白云岩、局部夹泥灰岩、钙质泥岩等。DK573+782～DK587+520段均穿行于白云岩、灰岩地质，地表出露长度约13.74km，约占隧道总长度的97%。区间主要褶皱有偏坡寨背斜、干塘子背斜，主要断层有偏坡寨1号断层、偏坡寨2号断层、小新寨1号断层、小坝心-腻革龙断层、腻脚断层、大黑山断层。主要褶皱、断层见表5-1-11.1.2.水文地质预测隧道正常涌水量约为37.5×104m3/d，雨季最大涌水量约为80.3×104m3/d。根据隧址区地层岩性及其组合特征，地下水贮存条件，水理性质和水利特性，可将隧址区地下水类型划分为：松散岩类孔隙浅水、碎屑岩类孔隙裂隙水、碳酸盐岩类岩溶水的三种类型。（1）松散岩类孔隙浅水主要赋存于隧道洞身DK575+280-DK575+950,DK579+850-DK580+260段的第四系坡残积层中，主要接受大气降雨补给，为透水层，富水性差，水量贫乏，对隧道影响较小。表5-1-1六郎隧道通过断层一览表序号名称断层轴线与中线相交位置主要特征对工程影响评价1偏坡寨背DK577+560该背斜走向与线路走向夹角为26°，发育于T2g1地层中，轴向N18°，南西翼岩层产状N10°E/52°SW，北东翼规模小影响范围不294新建铁路云桂线(云南段)站前工程五标段投标文件技术分册表5-1-1六郎隧道通过断层一览表序号名称断层轴线与中线相交位置主要特征对工程影响评价斜N42°W/36°NE，背斜轴延伸长度318m，属层间褶曲大2干塘子背斜DK584+306背斜走向与线路走向夹角为74°，发育于T2g1地层中，轴向N65°W,北西翼岩层产状N47°E/18°NW，南东翼N80°W/26°SE，属次级褶曲。规模小影响范围不大3偏坡寨1号断层DK578+890与线路交角80°，断层走向N50～60°E，倾向NW，倾角约70～75°，垂直断距约70m，断层南端东西两盘均为个旧组(T2g)白云岩、灰岩地层，北两端断层东盘为个旧组（T2g）灰岩地层。断层通过处岩体破碎、方解石脉发育，地表溶槽、洼地呈串珠状分布。4偏坡寨2号断层DK576+710与线路交角39°，断层走向N10～15°E，倾向SE，倾角约70～75°，垂直断距约70m，断层南端东西两盘均为个旧组(T2g)白云岩、灰岩地层，北两端断层东盘为个旧组（T2g）灰岩地层。断层通过处岩体破碎、方解石脉发育，地表溶槽、洼地呈串珠状分布。5小新寨1号断层DK578+700为一逆断层，走向N12°E,倾角60～70°，倾向SE。断层上盘为T2g1地层，下盘为T2g2地层。断层通过处岩体破碎、方解石脉发育，断层带宽度约10～50m6小坝心-腻革龙断层DK582+940为一区域压性断层，南起小坝心，经腻革龙，北西端在六郎洞暗河处与蚌厂-冲头断层相交，断层走向延长约22km。断层走向N30～40°W，倾向NE，倾角约70～75°，垂直断距近200m。与线路呈约40°交角斜交，断层通过处岩体破碎、方解石脉发育，地表溶槽、洼地呈串珠状分布。断层南段东西两盘均为个旧组（T2g）白云岩、灰岩地层，北两端断层东盘为个旧组（T2g）灰岩地层，西盘为法郎组（T2f）砂泥岩地层7腻脚断层DK584+630与线路交角67°，断层走向N30～40°W，倾向NE，倾角约70～75°，垂直断距约40m，断层南端东西两盘均为个旧组(T2g)白云岩、灰岩地层，北两端断层东盘为个旧组（T2g）灰岩地层。断层通过处岩体破碎、方解石脉发育，地表溶槽、洼地呈串珠状分布8大黑山断层DK587+520为一区域压性断层，走向N60～70°E，倾向SE，倾角约70～75°，垂直断距约200m，断层走向延长约28km。在测区内经陈济坡、刘家犬坡、上灰腰一带通过，断层走向线与隧道轴线呈大角度相交，两端均延出区外。该断层为一阻水断层，北盘为法郎组（T2f...
