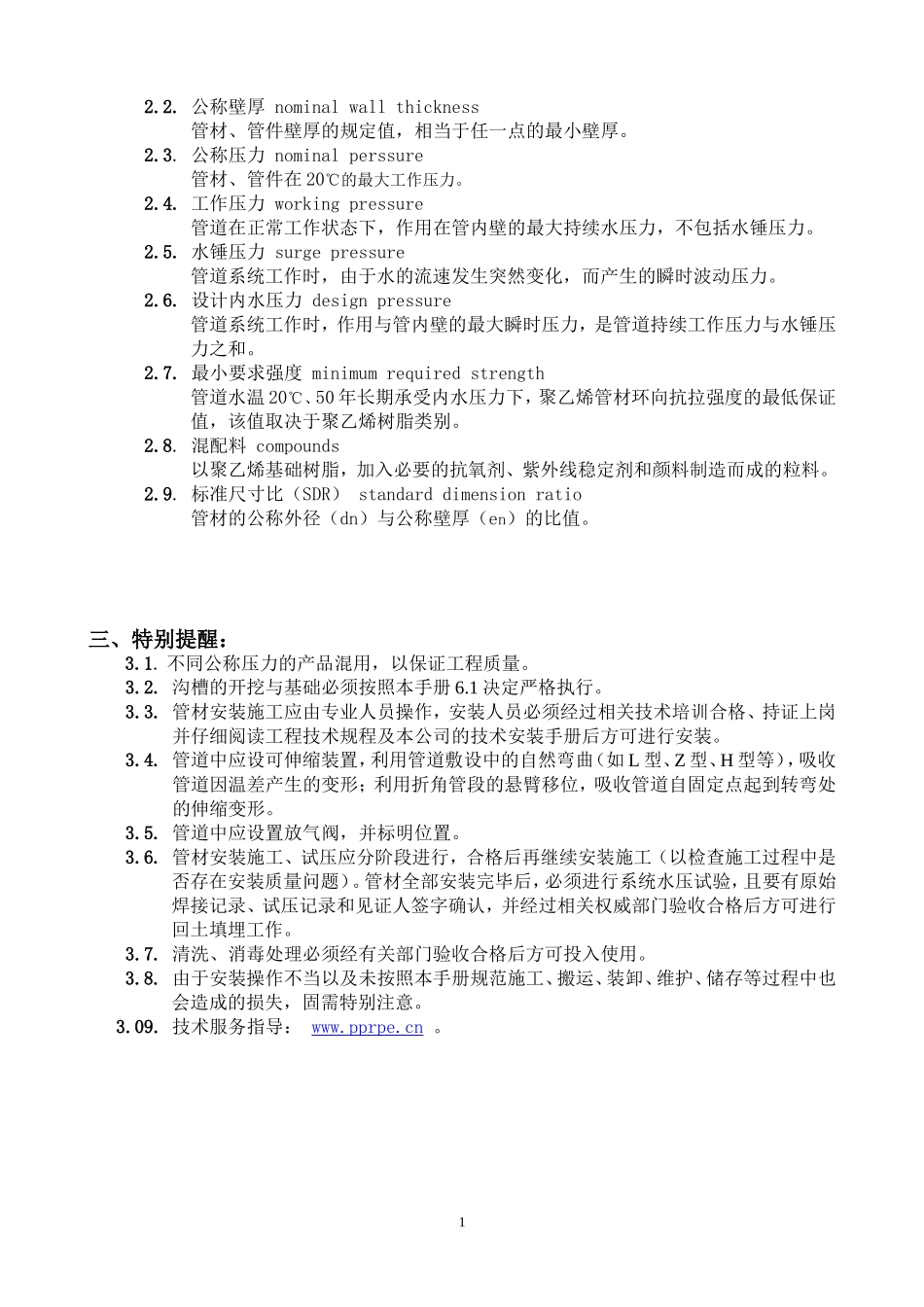

目录1、总则…………………………………………………………………………12、术语…………………………………………………………………………13、特别提醒…………………………………………………………………24、材料…………………………………………………………………………35、管道系统设计……………………………………………………………4一般规定……………………………………………………………………4管道布置……………………………………………………………………46、管道连接……………………………………………………………………5一般规定…………………………………………………………………5热熔连接……………………………………………………………………57、管道敷设……………………………………………………………………6沟槽开挖与基础…………………………………………………………6管道敷设与回填…………………………………………………………78、水压试验、冲洗与消毒………………………………………………9一般规定……………………………………………………………………9水压试验……………………………………………………………………99、管道系统的竣工验收…………………………………………………910、管道的维护………………………………………………………………1011、本规程用词说明………………………………………………………11PE给水管道系列一、总则1.1.为了使室外埋地用聚乙烯（PE）给水管材的工程设计、施工及验收做到技术先进卫生安全、经济合理、施工方便，确保工程质量，特制定本技术条款。1.2.本技术条款适用于水温不大于40℃，工作压力不大于0.8MPA的室外埋地用聚乙烯（PE）给水管材的工程设计，施工及验收。1.3.本技术条款适用于一般地质情况下，新建、改建和扩建的室外给水管道工程的设计、施工及验收，也可用于已建管道工程的维修。1.4.承接室外聚乙烯给水管道的施工员应经过专业技术培训，经考试和技术评定合格后，方可上岗操作。1.5.本技术手册条款未注明之处，应遵守国家现行标准的相关规定。二、术语2.1.公称外径nominaloutsidediameter管材、管件标定的外径。2.2.公称壁厚nominalwallthickness管材、管件壁厚的规定值，相当于任一点的最小壁厚。2.3.公称压力nominalperssure管材、管件在20℃的最大工作压力。2.4.工作压力workingpressure管道在正常工作状态下，作用在管内壁的最大持续水压力，不包括水锤压力。2.5.水锤压力surgepressure管道系统工作时，由于水的流速发生突然变化，而产生的瞬时波动压力。2.6.设计内水压力designpressure管道系统工作时，作用与管内壁的最大瞬时压力，是管道持续工作压力与水锤压力之和。2.7.最小要求强度minimumrequiredstrength管道水温20℃、50年长期承受内水压力下，聚乙烯管材环向抗拉强度的最低保证值，该值取决于聚乙烯树脂类别。2.8.混配料compounds以聚乙烯基础树脂，加入必要的抗氧剂、紫外线稳定剂和颜料制造而成的粒料。2.9.标准尺寸比（SDR）standarddimensionratio管材的公称外径（dn）与公称壁厚（en）的比值。三、特别提醒：3.1.不同公称压力的产品混用，以保证工程质量。3.2.沟槽的开挖与基础必须按照本手册6.1决定严格执行。3.3.管材安装施工应由专业人员操作，安装人员必须经过相关技术培训合格、持证上岗并仔细阅读工程技术规程及本公司的技术安装手册后方可进行安装。3.4.管道中应设可伸缩装置，利用管道敷设中的自然弯曲（如L型、Z型、H型等），吸收管道因温差产生的变形；利用折角管段的悬臂移位，吸收管道自固定点起到转弯处的伸缩变形。3.5.管道中应设置放气阀，并标明位置。3.6.管材安装施工、试压应分阶段进行，合格后再继续安装施工（以检查施工过程中是否存在安装质量问题）。管材全部安装完毕后，必须进行系统水压试验，且要有原始焊接记录、试压记录和见证人签字确认，并经过相关权威部门验收合格后方可进行回土填埋工作。3.7.清洗、消毒处理必须经有关部门验收合格后方可投入使用。3.8.由于安装操作不当以及未按照本手册规范施工、搬运、装卸、维护、储存等...
