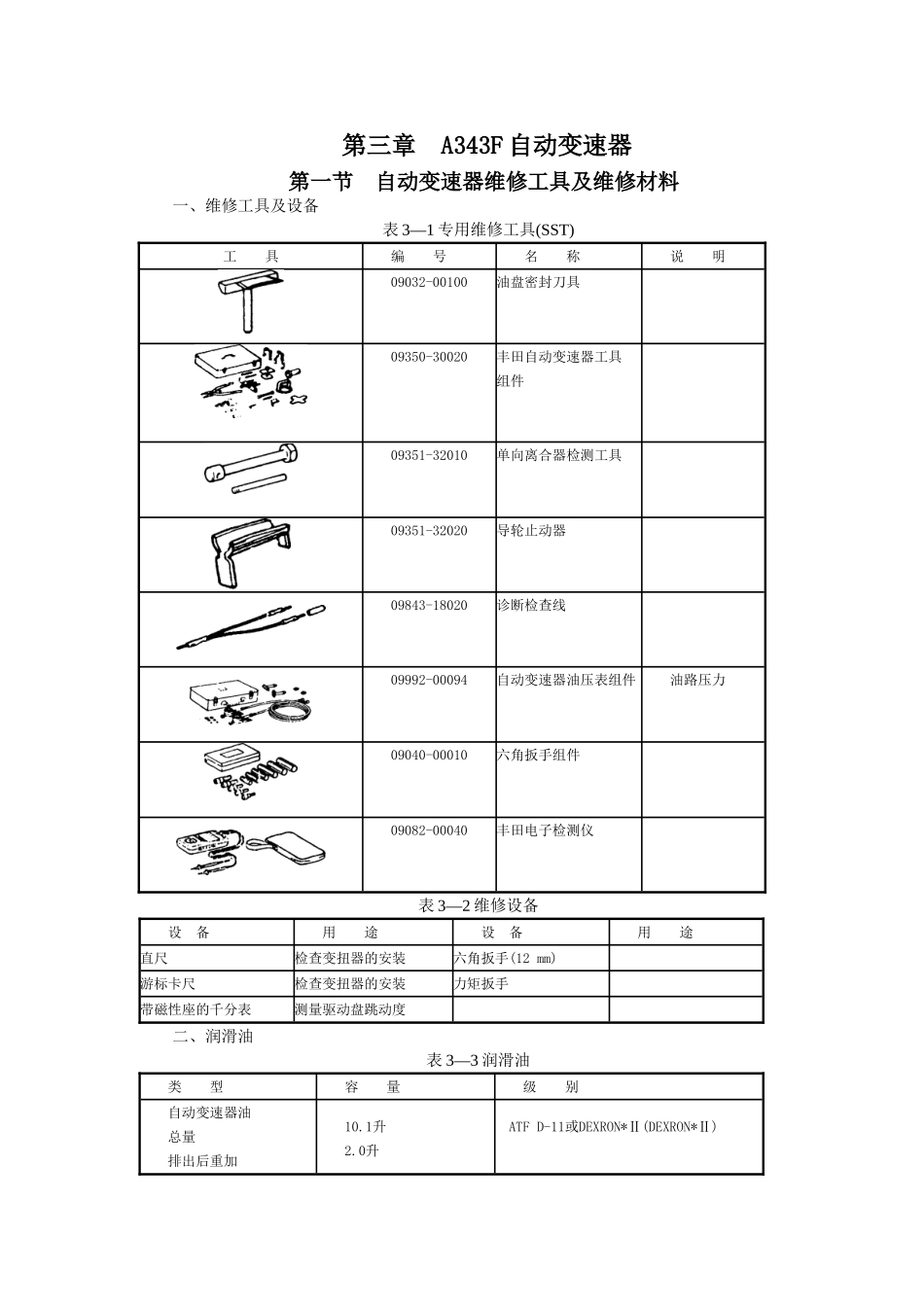

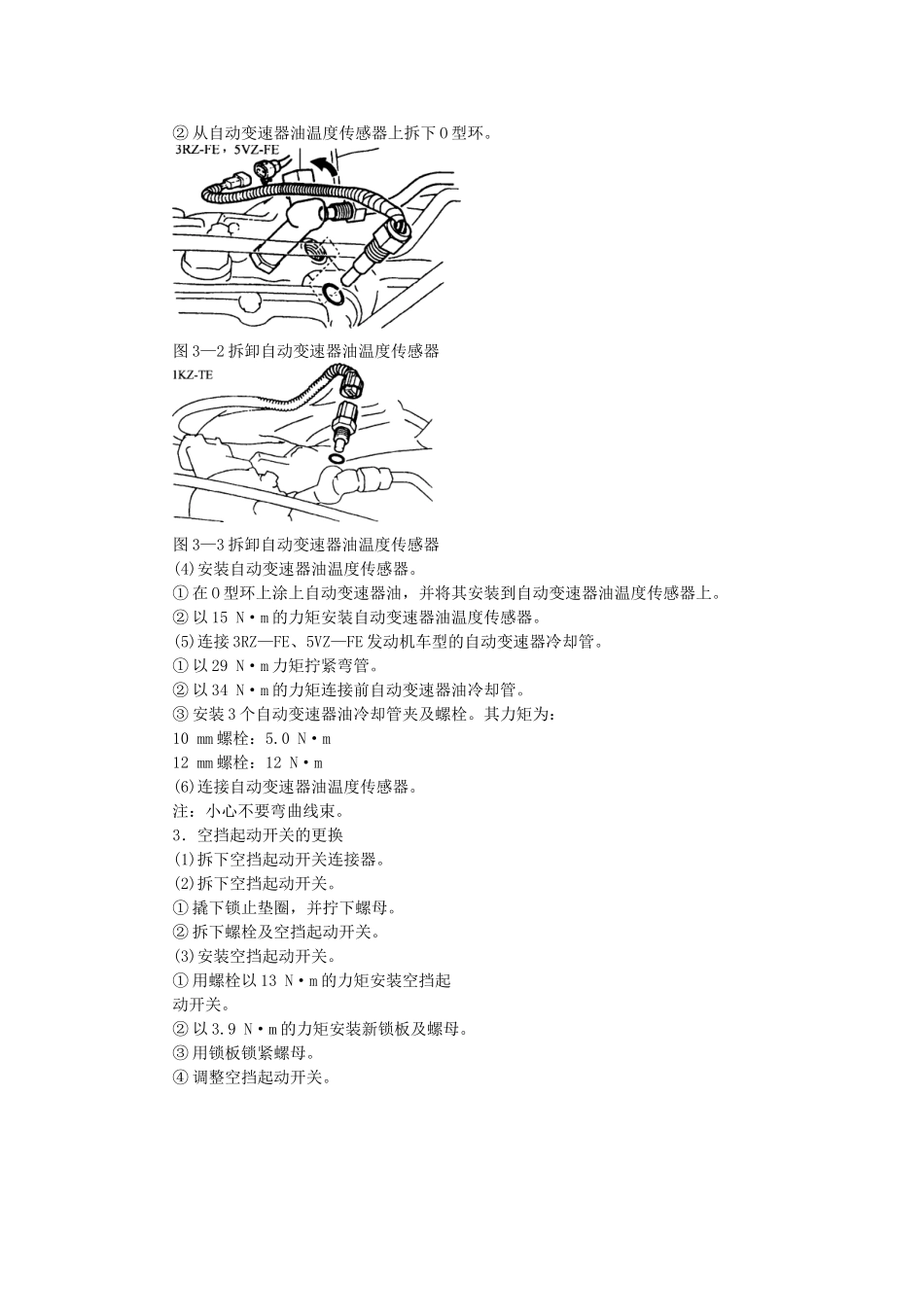

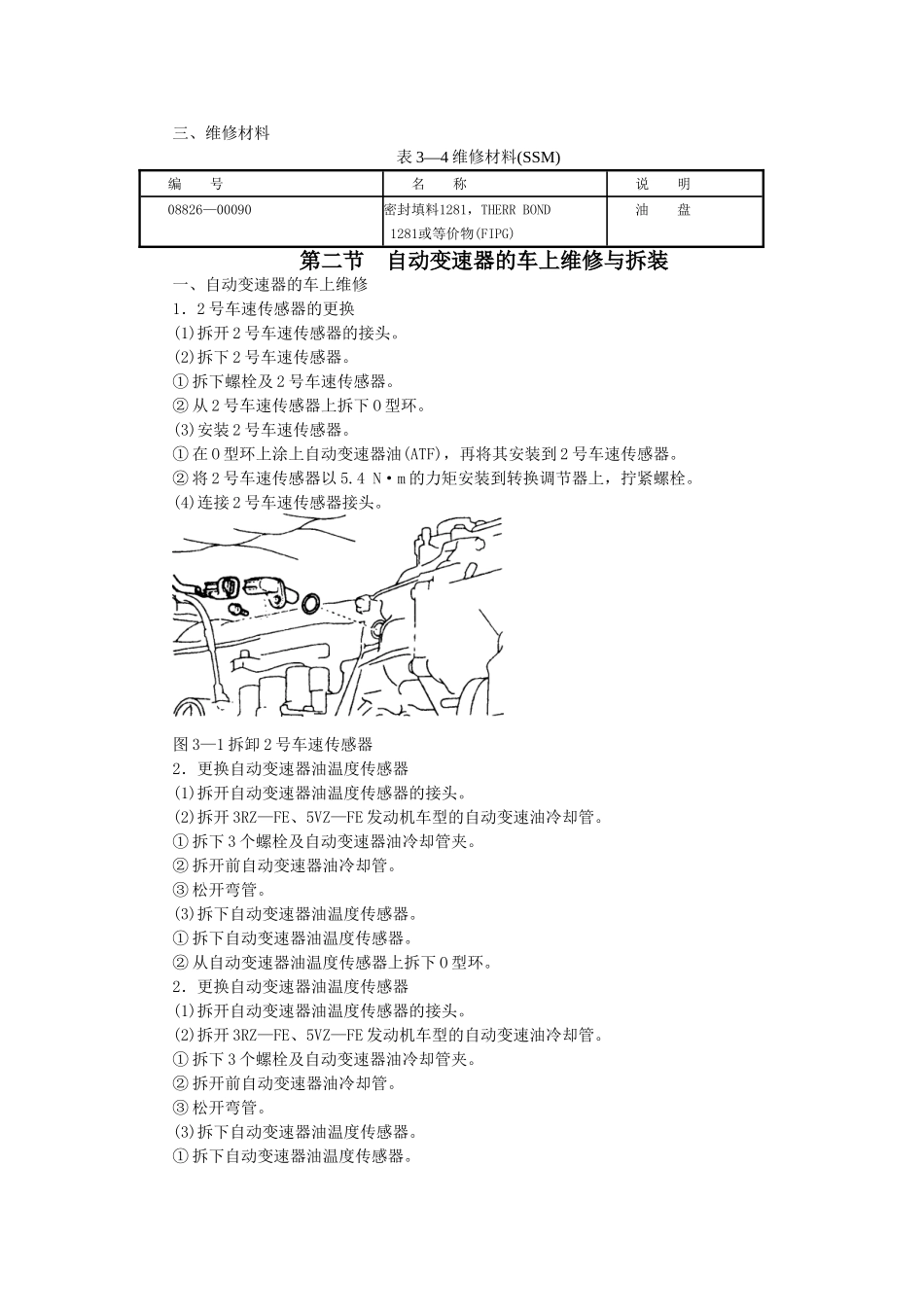

第三章A343F自动变速器第一节自动变速器维修工具及维修材料一、维修工具及设备表3—1专用维修工具(SST)工具编号名称说明09032-00100油盘密封刀具09350-30020丰田自动变速器工具组件09351-32010单向离合器检测工具09351-32020导轮止动器09843-18020诊断检查线09992-00094自动变速器油压表组件油路压力09040-00010六角扳手组件09082-00040丰田电子检测仪表3—2维修设备设备用途设备用途直尺检查变扭器的安装六角扳手(12mm)游标卡尺检查变扭器的安装力矩扳手带磁性座的千分表测量驱动盘跳动度二、润滑油表3—3润滑油类型容量级别自动变速器油总量排出后重加10.1升2.0升ATFD-11或DEXRON*Ⅱ(DEXRON*Ⅱ)三、维修材料表3—4维修材料(SSM)编号名称说明08826—00090密封填料1281，THERRBOND1281或等价物(FIPG)油盘第二节自动变速器的车上维修与拆装一、自动变速器的车上维修1．2号车速传感器的更换(1)拆开2号车速传感器的接头。(2)拆下2号车速传感器。①拆下螺栓及2号车速传感器。②从2号车速传感器上拆下O型环。(3)安装2号车速传感器。①在O型环上涂上自动变速器油(ATF)，再将其安装到2号车速传感器。②将2号车速传感器以5.4N·m的力矩安装到转换调节器上，拧紧螺栓。(4)连接2号车速传感器接头。图3—1拆卸2号车速传感器2．更换自动变速器油温度传感器(1)拆开自动变速器油温度传感器的接头。(2)拆开3RZ—FE、5VZ—FE发动机车型的自动变速油冷却管。①拆下3个螺栓及自动变速器油冷却管夹。②拆开前自动变速器油冷却管。③松开弯管。(3)拆下自动变速器油温度传感器。①拆下自动变速器油温度传感器。②从自动变速器油温度传感器上拆下O型环。2．更换自动变速器油温度传感器(1)拆开自动变速器油温度传感器的接头。(2)拆开3RZ—FE、5VZ—FE发动机车型的自动变速油冷却管。①拆下3个螺栓及自动变速器油冷却管夹。②拆开前自动变速器油冷却管。③松开弯管。(3)拆下自动变速器油温度传感器。①拆下自动变速器油温度传感器。②从自动变速器油温度传感器上拆下O型环。图3—2拆卸自动变速器油温度传感器图3—3拆卸自动变速器油温度传感器(4)安装自动变速器油温度传感器。①在O型环上涂上自动变速器油，并将其安装到自动变速器油温度传感器上。②以15N·m的力矩安装自动变速器油温度传感器。(5)连接3RZ—FE、5VZ—FE发动机车型的自动变速器冷却管。①以29N·m力矩拧紧弯管。②以34N·m的力矩连接前自动变速器油冷却管。③安装3个自动变速器油冷却管夹及螺栓。其力矩为：10mm螺栓：5.0N·m12mm螺栓：12N·m(6)连接自动变速器油温度传感器。注：小心不要弯曲线束。3．空挡起动开关的更换(1)拆下空挡起动开关连接器。(2)拆下空挡起动开关。①撬下锁止垫圈，并拧下螺母。②拆下螺栓及空挡起动开关。(3)安装空挡起动开关。①用螺栓以13N·m的力矩安装空挡起动开关。②以3.9N·m的力矩安装新锁板及螺母。③用锁板锁紧螺母。④调整空挡起动开关。图3—4拆卸空挡起动开关(4)连接空挡起动开关连接器。4．节气门拉索的拆卸(1)拆下节气门拉索。①从节气门杆上拆下拉索。②从发动机室内的拉索夹上拆下拉索。③3RZ—FE发动机车型：拆下前排气管。④1KZ—TE发动机车型：降低变速器后部，拆下拉索夹螺栓。⑤拧下螺栓，并从变速器壳体上拆下拉索夹。(2)拆下阀体。(3)拧下定位螺栓，拉出节气门拉索。图3—5拆卸节气门拉索5．节气门拉索的安装安装顺序与拆卸顺序相反。(1)安装节气门拉索的注意事项。如拉索是新的，在拉索内侧固定上止动器。①弯曲拉索，使其成半径为200mm的圆弧状。②轻轻拉动内部拉线，直至感到阻力，并将其固定在该位置。③锁住止动器，距外侧端部为0.8～1.5mm，如图3—6所示。图3—6在节气门拉索内侧固定上止动器(2)安装后，加入自动变速器油并检查液面。(3)调整节气门拉索。6．阀体的拆卸(1)排放自动变速器油。(2)拆下油盘。图3—7拆卸油盘(a)拧下19个螺栓(b)安装专用工具刀片注：在油盘内会剩有一些油液。①以7.4N·m的力矩拧下19个螺栓。②在变速器壳体与油盘之间安装专用工具刀片，切去密封圈，卸下油盘。在拆卸油盘时，小心不要损坏油盘法兰。注：在油盘上涂密封填料，如图3—8所示。密封填料的零...
