混凝土剪力墙、柱配筋设计要点及流程VIP免费

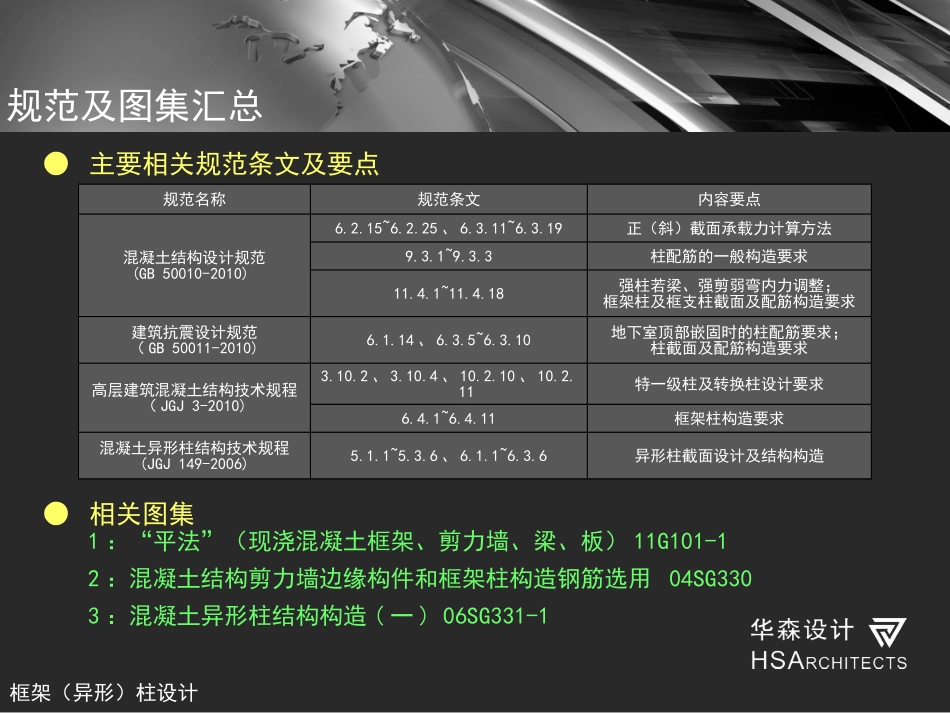

混凝土墙柱配筋设计要点及流程2012华森公司结构部内部培训吴伟河2012.05邮箱：370079565@qq.com新浪微博：@能干的熊框架（异形）柱设计框架（异形）柱设计规范名称规范条文内容要点混凝土结构设计规范(GB50010-2010)6.2.15~6.2.25、6.3.11~6.3.19正（斜）截面承载力计算方法9.3.1~9.3.3柱配筋的一般构造要求11.4.1~11.4.18强柱若梁、强剪弱弯内力调整；框架柱及框支柱截面及配筋构造要求建筑抗震设计规范（GB50011-2010)6.1.14、6.3.5~6.3.10地下室顶部嵌固时的柱配筋要求；柱截面及配筋构造要求高层建筑混凝土结构技术规程（JGJ3-2010)3.10.2、3.10.4、10.2.10、10.2.11特一级柱及转换柱设计要求6.4.1~6.4.11框架柱构造要求混凝土异形柱结构技术规程(JGJ149-2006)5.1.1~5.3.6、6.1.1~6.3.6异形柱截面设计及结构构造规范及图集汇总●主要相关规范条文及要点框架（异形）柱设计●相关图集1：“平法”（现浇混凝土框架、剪力墙、梁、板）11G101-12：混凝土结构剪力墙边缘构件和框架柱构造钢筋选用04SG3303：混凝土异形柱结构构造(一)06SG331-1手算？设计理论及手算方法钢筋混凝土结构设计原理框架柱部分受压构件承载力双向偏心受压大偏心受压小偏心受压轴心受压受拉构件承载力单向受剪大偏心受拉小偏心受拉轴心受拉斜截面受剪双向受剪框架（异形）柱设计构件电算小工具框架（异形）柱设计Satwe计算结果查看●矩形混凝土柱与型钢混凝土柱框架（异形）柱设计Satwe计算结果查看●矩形混凝土柱与型钢混凝土柱框架（异形）柱设计Asv取值为Asvx,Asvy的较大值，具体设计时可按此值控制两方向配筋值，或按构件信息Asvx,Asvy具体数值分方向设计。钢筋面积是按用户输入的钢筋强度和钢筋间距计算的，具体设计与计算输入不同时，应进行强度及间距的换算。Satwe计算结果查看●矩形混凝土柱与型钢混凝土柱框架（异形）柱设计Satwe计算结果查看●配筋实例框架（异形）柱设计角筋计算值3.8cm2，实配钢筋值为1根25，实配面积4.9cm2；X向纵筋计算值21cm2，实配钢筋值为2根25+4根20，实配面积22.3cm2；Y向纵筋计算值19cm2，实配钢筋值为2根25+3根20，实配面积19.2cm2；箍筋计算间距为100mm，核心区、加密区、非加密区箍筋计算面积分别为3.0cm2、2.5cm2、0.0cm2。实配X向核心区、加密区箍筋面积为5（肢数）*1.13(直径为12mm的单肢面积)*100/150（间距换算）=3.76cm2。实配Y向核心区、加密区箍筋面积为6*1.13*100/150=4.52cm2。Satwe计算结果查看●圆形及异形混凝土柱框架（异形）柱设计As为圆柱全截面配筋面积cm2Asz为异形柱固定钢筋配筋面积cm2，Asf为异形柱分布钢筋配筋面积cm2其余符号含义同矩形混凝土柱Satwe计算结果查看●圆形及异形混凝土柱框架（异形）柱设计异形柱固定钢筋——直线柱肢端部和相交处的钢筋“异规”6.2.3将纵向受力钢筋“局限”于固定钢筋，而程序计算按“混规”附录E计算，固定钢筋及分布钢筋均为受力钢筋。矩形柱单向、双向偏心受力配筋方法选择框架（异形）柱设计●选用双向偏心受力—空间结构分析模型，根据实际受力理论应进行双向偏心计算，一般情况下安全可靠、经济合理—双向偏心配筋计算，由于布筋方式不同结果不唯一—双向偏心配筋计算由程序自动进行布筋有可能不合理，结果偏大时应调整布筋并使其通过验算●选用单向偏心受力—单向偏心计算方法是双向偏心的特例，是传统的计算方法—单向偏心配筋计算应进行双向验算，特别是角柱、边柱、斜柱及大偏心受压柱—由于单向偏心配筋两组最不利荷载同时出现概率很小，且未考虑对边钢筋作用，一般可以通过双向验算矩形柱单向、双向偏心受力配筋方法选择框架（异形）柱设计●若结构分析时考虑双向地震作用，且由地震作用组合控制截面配筋时，由于计算方法已考虑双向弯矩的放大作用，可采用单向偏心受力配筋方法●双偏压验算PKPM2010墙梁柱施工图柱平法施工图双偏压框架柱计算长度及越层柱设计框架（异形）柱设计●柱的计算长度按“混规”6.2.20取，一般来说，底层柱取1.0，其余楼层取1.25越层柱●越层柱的特点是：在越层点不受楼板的约束：框架柱计算长度及越层柱设计框架（异形）柱设计●非刚性楼板假定下，Satwe会自动搜索越层柱...
