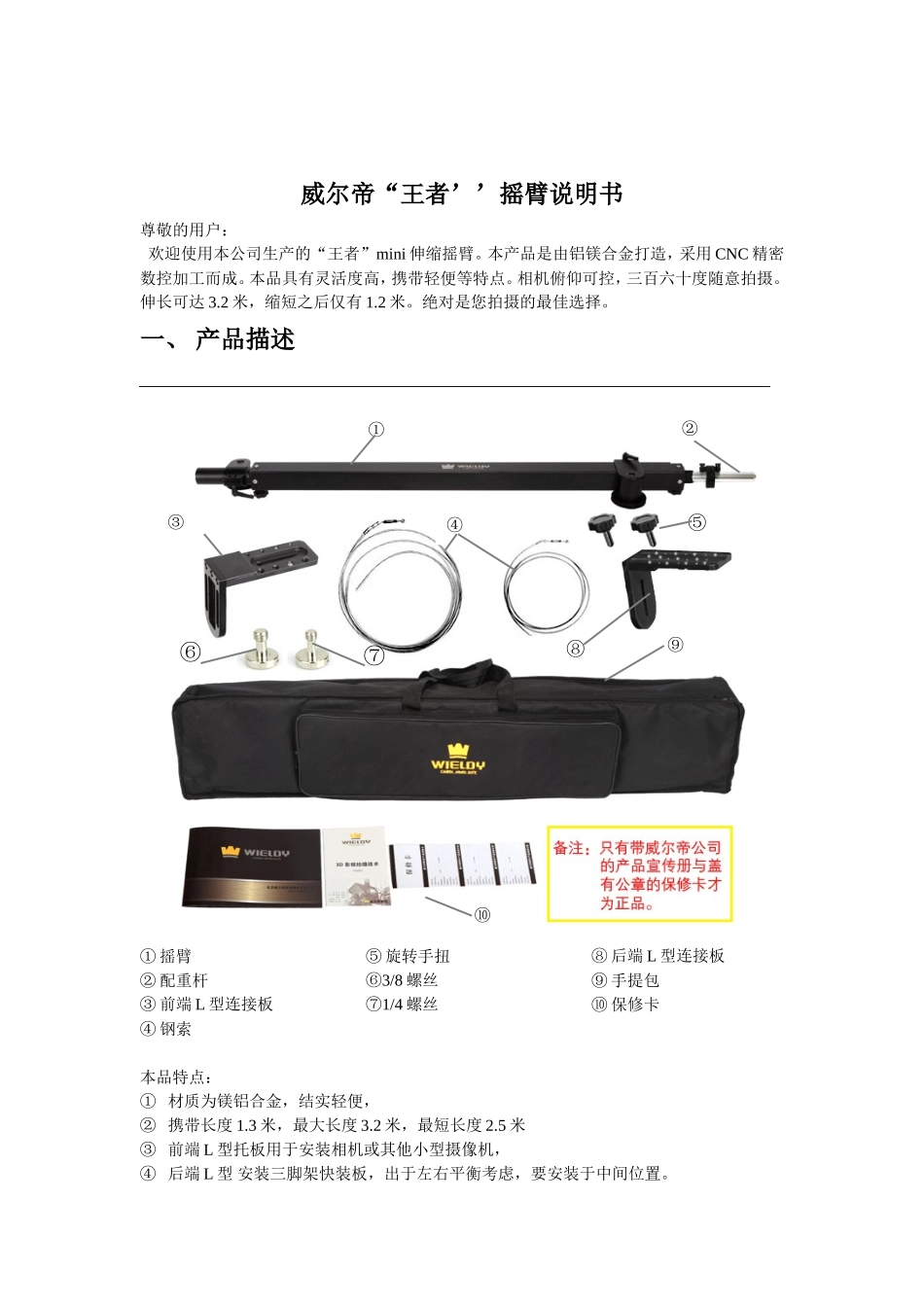

威尔帝“王者’’摇臂说明书尊敬的用户:欢迎使用本公司生产的“王者”mini伸缩摇臂。本产品是由铝镁合金打造,采用CNC精密数控加工而成。本品具有灵活度高,携带轻便等特点。相机俯仰可控,三百六十度随意拍摄。伸长可达3.2米,缩短之后仅有1.2米。绝对是您拍摄的最佳选择。一、产品描述①摇臂②配重杆③前端L型连接板④钢索⑤旋转手扭⑥3/8螺丝⑦1/4螺丝⑧后端L型连接板⑨手提包⑩保修卡本品特点:①材质为镁铝合金,结实轻便,②携带长度1.3米,最大长度3.2米,最短长度2.5米③前端L型托板用于安装相机或其他小型摄像机,④后端L型安装三脚架快装板,出于左右平衡考虑,要安装于中间位置。①配重杆②前端L型托板④⑤⑥⑦⑨⑩③⑧⑤钢索一长一短,供摇臂最长最短时使用,钢索连接环可调节松紧度⑥三脚架云台控制相机的俯仰,可以360度拍摄⑦净重:5.8kg⑧配重可选用杠铃或是水袋,后端配重臂体可以伸缩,达到快速调节平衡功能二、组装步骤1将两块L型托板分别安装于摇臂前后两端,中间有槽的装在前端用锁紧旋钮锁紧,全是螺丝孔的装在后端用锁紧旋钮锁紧。将快装板安至后端,2.在后端装配配重杆3.安装至三脚架4.拉出后端臂5.拉出前端臂体6.安装钢锁锁紧7.将前端托板与后端托板调至水平8.在前端安装机器,9.将配重杆安装至后端加配重配平,10.测试机器俯仰是否正常,完成组装。三、配件1、标配名称数量伸缩臂1套斜拉钢丝1.2/2米各1根L型装机转接件1个L型三脚架云台连接件1个锁紧旋扭2个3/8锁紧螺丝2个1/4锁紧螺丝2个说明书及保修卡1套四、相关参数总长:320cm操作半径:220cm最低操作高度:20cm最高操作高度:250cm有效使用长度:240cm携带长度:130cm适合摄像机重量:3.5kg以下净重:5.8kg■备注:若使用中存在问题,请关注威尔帝官方服务号与我们联系。*本说明书如有修改不另行通知。
