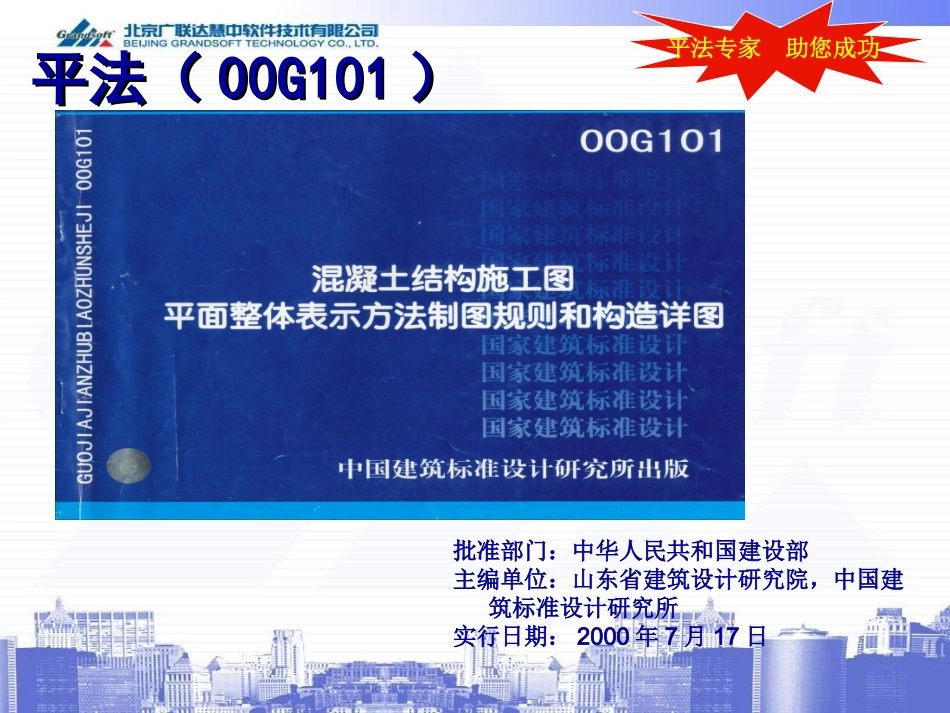

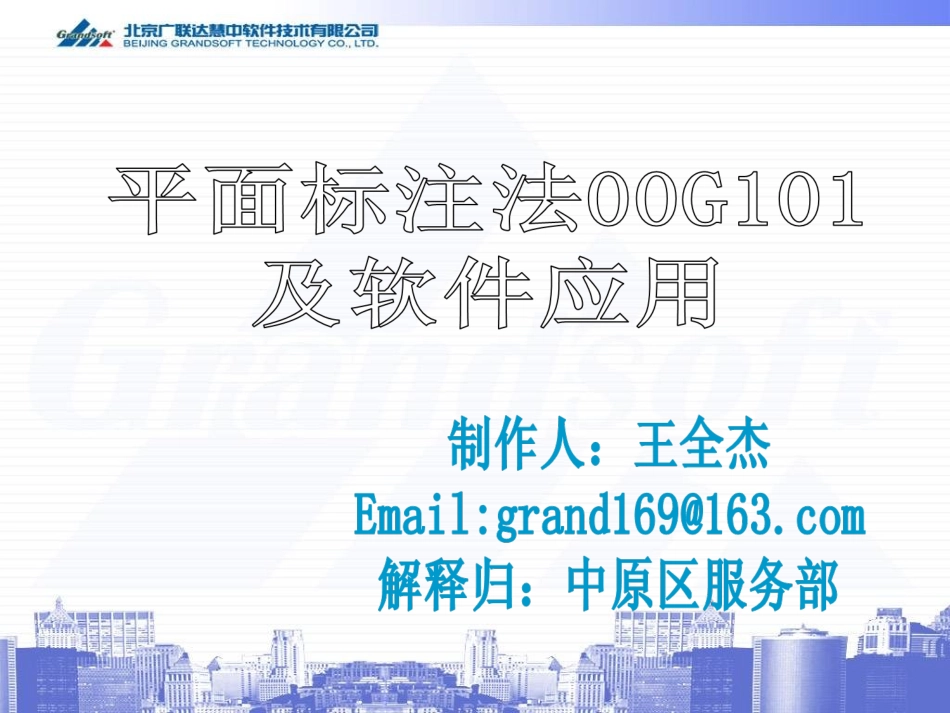

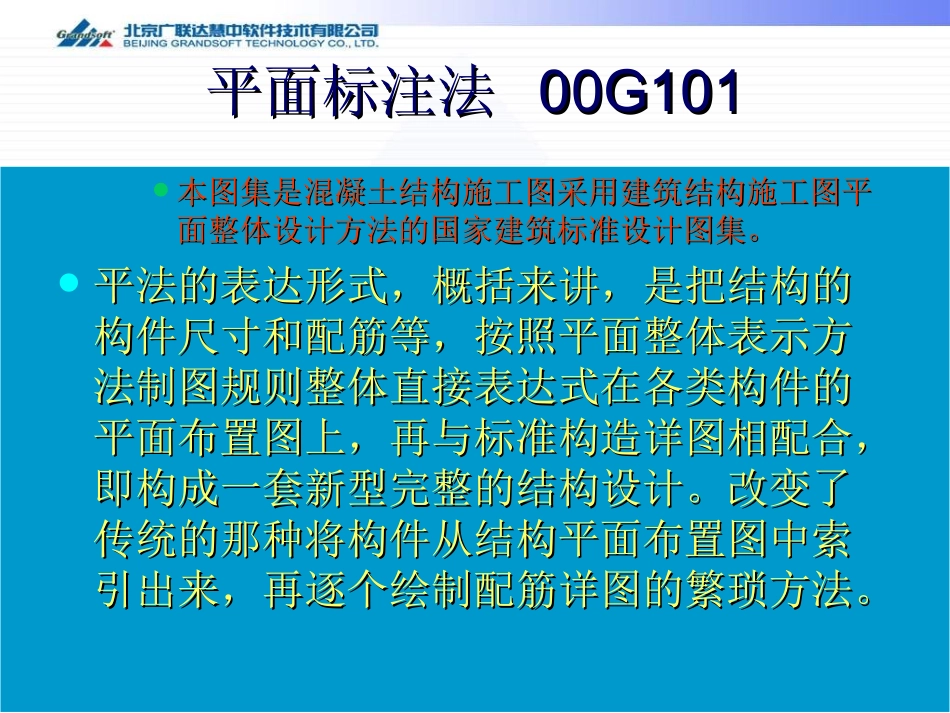

平法（平法（00G10100G101））批准部门：中华人民共和国建设部主编单位：山东省建筑设计研究院，中国建筑标准设计研究所实行日期：2000年7月17日平法专家助您成功平面标注法平面标注法00G10100G101本图集是混凝土结构施工图采用建筑结构施工图平本图集是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。面整体设计方法的国家建筑标准设计图集。平法的表达形式，概括来讲，是把结构的平法的表达形式，概括来讲，是把结构的构件尺寸和配筋等，按照平面整体表示方构件尺寸和配筋等，按照平面整体表示方法制图规则整体直接表达式在各类构件的法制图规则整体直接表达式在各类构件的平面布置图上，再与标准构造详图相配合，平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。改变了即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。引出来，再逐个绘制配筋详图的繁琐方法。平法平法（（00G10100G101））制图规则标准化，结构设计图纸数字化、符号化制图规则标准化，结构设计图纸数字化、符号化结构构造标准化，构造详图形象化、直观化，施工易懂、易操作结构构造标准化，构造详图形象化、直观化，施工易懂、易操作分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、记忆、查找均方便，施工工程师对结构易形成整体概念图、记忆、查找均方便，施工工程师对结构易形成整体概念监理方便，可以实现高效率地对所有构件逐一进行全面质量检查监理方便，可以实现高效率地对所有构件逐一进行全面质量检查平法的基本理论平法的基本理论1、平法的基本理论为：以知识产权的归属为依据，将结构设计分为创造性设计内容与重复性设计内容两部分，由设计者采用平法制图规则完成前一部分，后一部分则采用平法标准构造图集，两部分为对应互补关系，合并构成完整的结构设计。2、创造性与重复性设计内容的划分，主要看结构施工图表达的内容是否为前面两个分系统是运行的结果。即是否为设计者本人对具体工程所做的结构体系设计和结构计算分析的成果，而这部分工作成果和知识产权明显属于设计者，传统设计中大量重复表达的内容，如常规节点构造详图、钢筋搭接长度和锚固长度、箍筋加密区范围等，均不是具体工程中结构体系和结构计算分析的成果，明显属于重复性设计内容。3、平法施工图主要表达创造性设计内容，出图时，应配以相应的标准构造图集（适用于框架、剪力墙、框架剪力墙、框肢剪力墙结构中柱、墙、梁三种构件）。标准构造图集不可或缺，同样属于正式的设计文件，每一类构件的平法结构图均应由两部分组成：平面整体配筋图、标准构造详图。梁的平面注写方式示例梁的平面注写方式示例梁的平面整体表示方法制图规则梁的平面整体表示方法制图规则平面注写包括集中标注与原位标注，平面注写包括集中标注与原位标注，集中标注表达梁的通用集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注，施工时，梁的某部位时，则将该数值原位标注，施工时，原位标注取值优先原位标注取值优先集中标注的四项内容集中标注的四项内容一、梁的编号一、梁的编号KLKL框架梁框架梁LL非框架梁非框架梁（（xxAxxA为一端有悬挑梁，为一端有悬挑梁，xxBxxB为两端有悬挑，且悬挑不计入为两端有悬挑，且悬挑不计入跨数）跨数）二、截面尺寸二、截面尺寸B×HB×H三、梁箍筋三、梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数包括钢筋级别、直径、加密区与非加密区间距及肢数如：如：A10-100/200A10-100/200（（22））四、梁上部贯通筋或架立筋根数四、梁上部贯通筋或架立筋根数11、同排纵筋中既有贯通筋又有架立筋时，应用、同排纵筋中既有贯通筋又有架立筋时，应用“＋”将贯通筋与架立筋相联。注写时须将角部“＋”将贯通筋与架立筋相...
