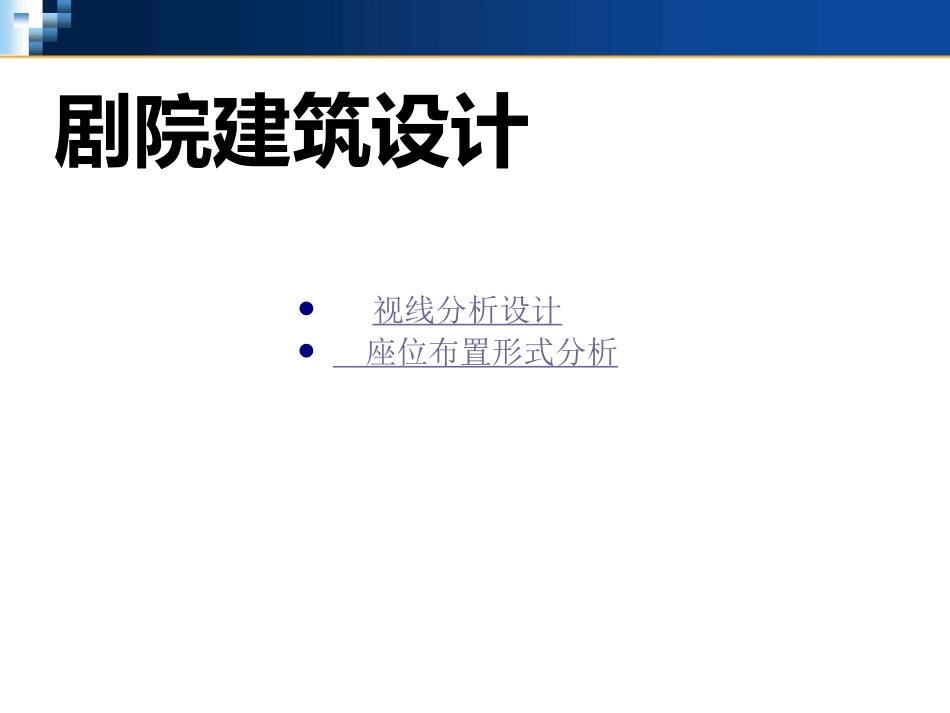

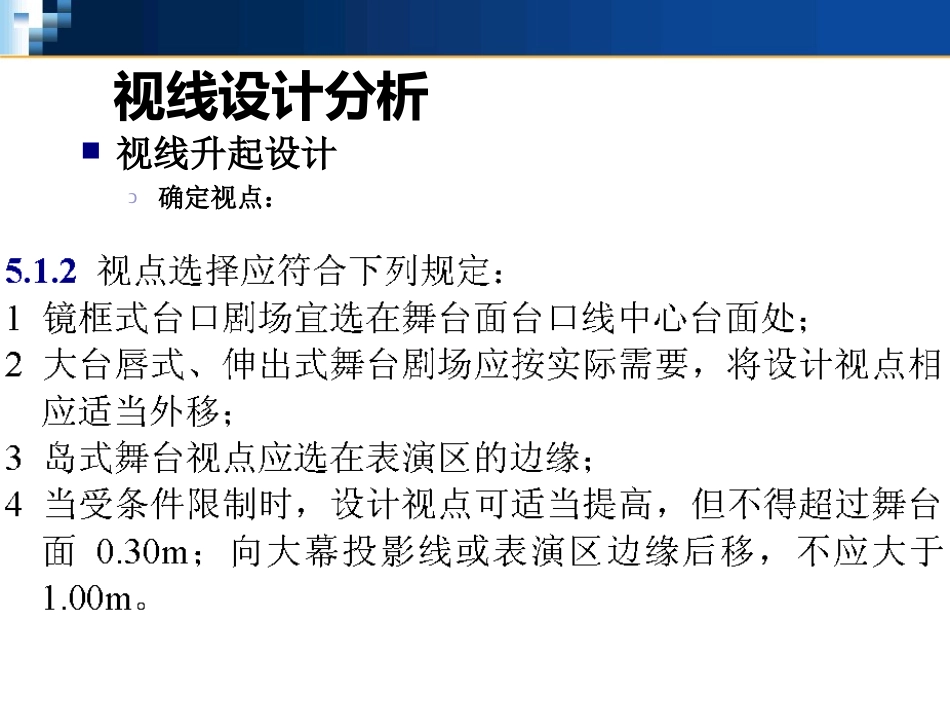

剧院建筑设计视线分析设计座位布置形式分析视线设计分析视线设计要求和图示表达：ↄ看得见——剖面视线升起设计ↄ看得清——平面最远视距控制ↄ看得舒服——平面、剖面视角分析表示ↄ看得全——平面分析，控制偏座视线设计分析视线升起设计ↄ确定视点：视线设计分析视线升起设计ↄ确定视点：大幕线视点舞台视线设计分析视线升起设计ↄ确定视线升起：C值，通常为120视线设计分析视线升起设计作图视线设计分析平面最远视距控制ↄ歌舞剧场不宜大于33mↄ话剧、戏剧场不宜大于28mↄ岛式舞台剧场不宜大于20m楼座最后排的最大视距应满足要求视线设计分析平面、剖面视角ↄ最大视角不应大于120ºↄ最小视角不应小于30ºↄ最大俯角：楼座不宜大于20；包厢不宜大于35º；岛式舞台剧场不宜大于30º最小视角最大视角表演区视线设计分析平面、剖面视角楼座最大俯角包厢最大俯角包厢降低，缩小最大俯角视线设计分析平面偏座控制：应使观众能看到舞台表演区的全部；条件限制时也应看到80％。天幕>80%＞45º一观众厅的空间模式观众厅的空间模式，亦即观众厅的体形设计，对大厅的声音质量起着重要作用，是观众厅设计的基础环节。观众厅发展至今有多种模式，最早的观众厅形式是矩形；传统歌剧院以马蹄形或接近马蹄形的U形平面为主，也有少量扇形平面；现代剧院，尤其是20世纪中叶以后，产生了较多新的平面形式，主要包括了椭圆形、钟形、多边形和不规则形等。1马蹄形平面这种经典的平面对于大容量歌剧院是比较合适的。它的内部空间围合，增加了演出的气氛，同时观众视距短，视觉质量较高；明显的缺陷是台口两侧观众的视觉效果差，美国的肯尼迪演艺中心及建设中的国家大剧院、温州大剧院均采用此种方式2扇形平面扇形平面最大的优点是观众席充分利用了舞台120°的展开角范围，以达到较大的观众容量。当扇形角度比较小时，会使大量座席远离舞台，后排视距较远，直达声弱，且池座大部分座席几乎得不到来自侧墙的早期反射声。因而，这种平面较适合于可用电声补充的会议中心观众厅，作为剧院使用则较少。3多边形平面多边形平面一般在侧墙设多层包厢或逐层向台口伸展的跌落包厢，声学效果好，同时观众包厢与楼池座一起形成对舞台的围合效果，提高了观演的亲切感。悉尼歌剧院是这方面的典型例子。温州会议中心、东莞大剧院也采用了这种平面方式。4不规则形平面不规则形平面较适合音乐厅、会议中心，在歌剧院中采用较少。东莞大剧院观众厅在主体为多边形平面的基础上，后部根据平面条件层层后退。5钟形平面钟形平面的结构简单，台口两侧的斜墙面为观众厅提供了早期反射声，有较好的声学和视觉效果。法国巴士底歌剧院、上海大剧院即是这方面的典型例子.6矩形平面若以45的观众厅水平控制角作为标准,矩形观众厅前侧两角将被切去,观众厅的跨度愈大,被切去的座位也就愈多,而后面,因本身几何形状的限制未能充分利用45度以内部分安排座位,因此如要保持与扇形观众厅相同的容量,矩形观众厅就须加长,也就是规,最远视距比扇形或卵形观众厅的远,因此,矩形观众厅常用于中小型剧院。(二)观众厅楼座的形式大体可有以下类无挑出的楼座:一层前部为池座后部为散座。有时将散座部分地面比池座部分特别提高,近似楼座。大厅的艺术效果完整。但容量过大时,将出现偏过远的座位,好座位占总座位数的比例比其他有挑台的大厅少。2.大挑台2.大挑台在大厅之后部挑出比较深的挑台,常用在长方形、钟形或扇形等平面中,是目前常用的一种形式。它的作法又分为两种:(1)楼座后墙与池座后墙在同一垂宜面上。(2)楼座后墙与池座后墙不在同一垂直面上。3多层包厢多层包厢是卵形观众厅常用的形式,最远视距比一两层大挑台的近,但楼座前沿座位比大挑台的远。而且侧面包厢内观众被墙、柱子、以及前沿栏杆遮住视线,不能看到完整个舞台。侧面包厢以及正面上层包厢的俯角太大,因此今天巳不常采用。4沿边挑台:是多层包厢的改进,去掉了遮挡视线的隔墙和柱子,座位逐排升起。重庆大剧院目录建筑概况分析观众厅座位布置分析观众厅视线分析其他建筑概况分析观众厅座位布置分析观众厅视线分析...
