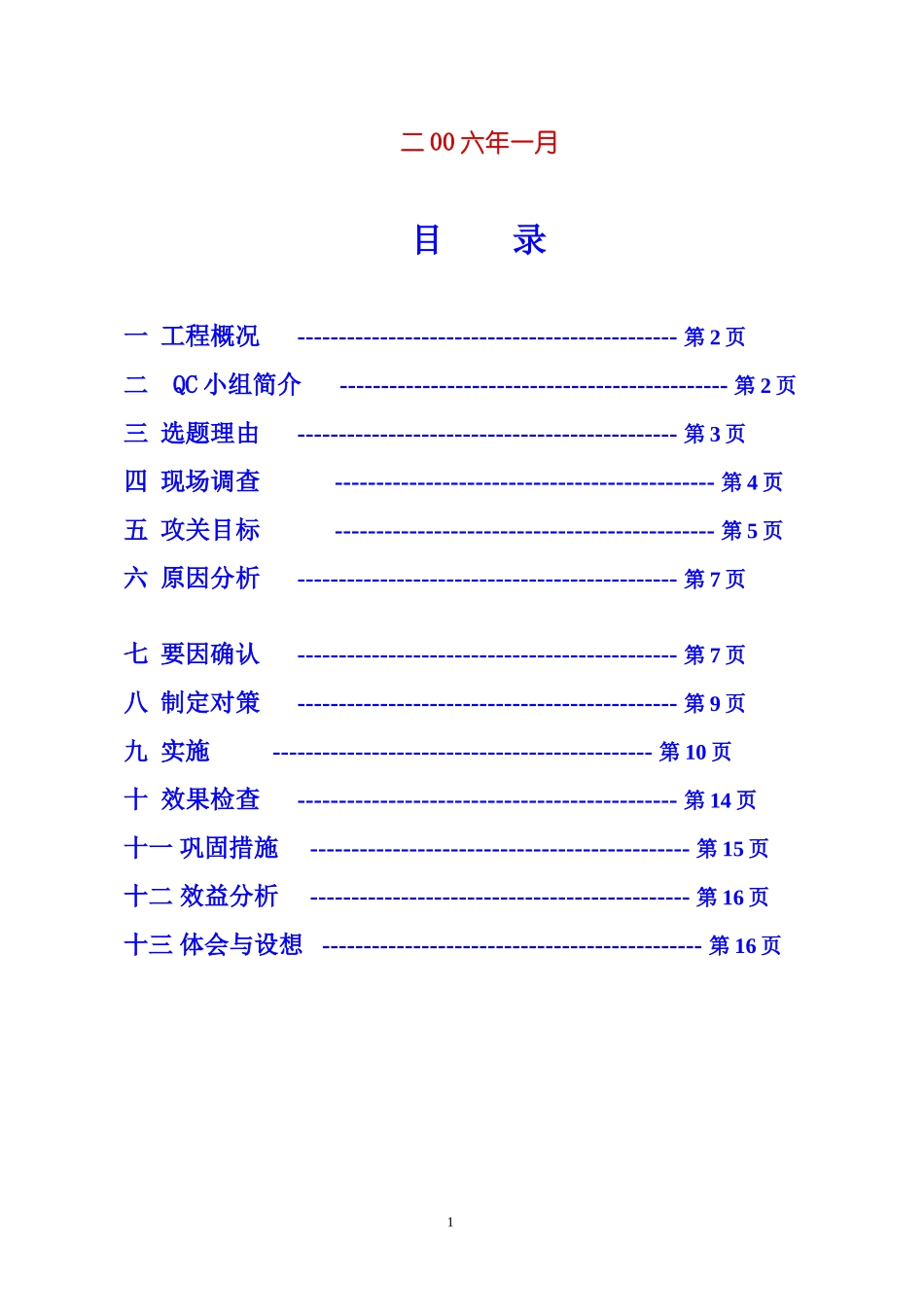

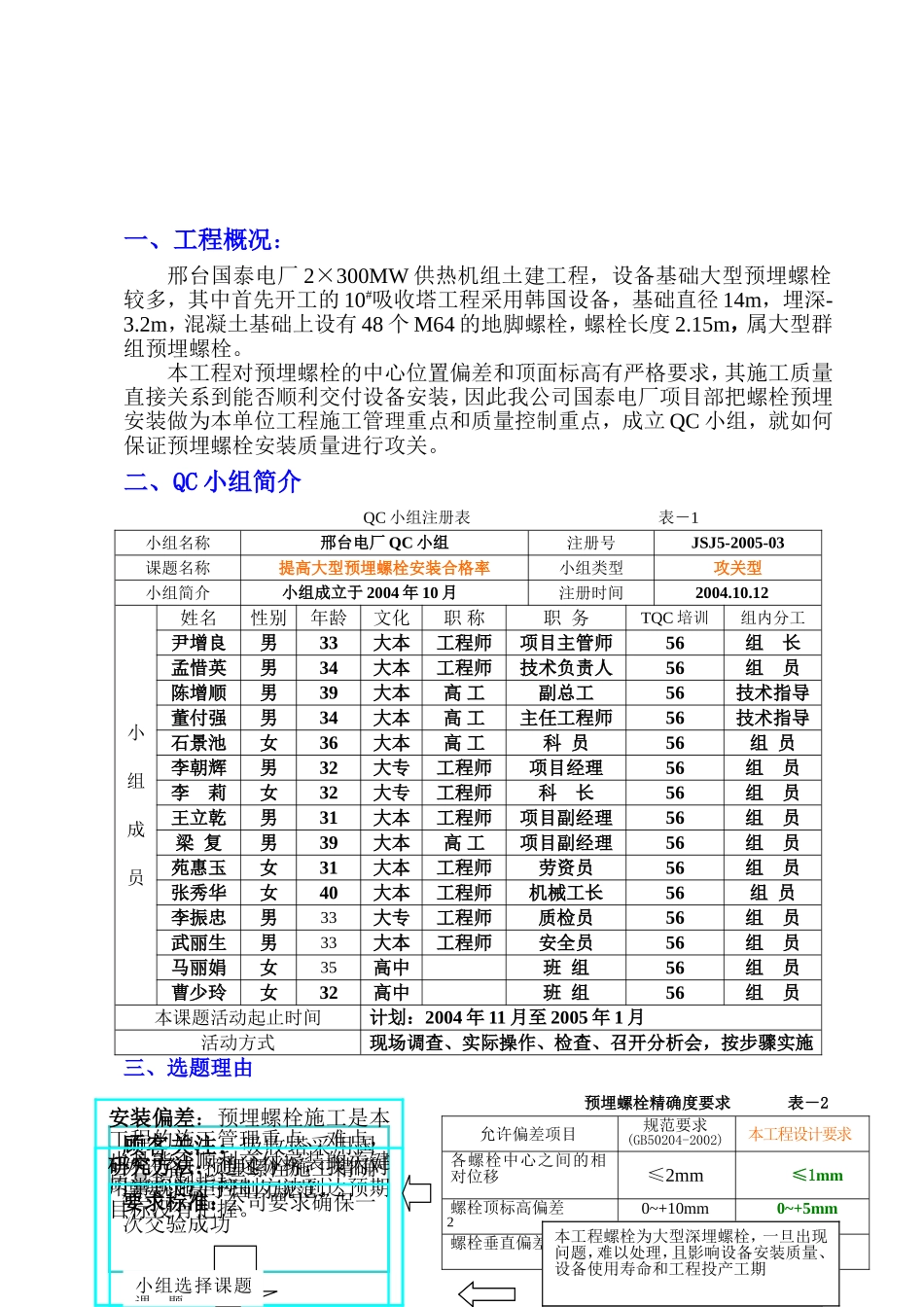

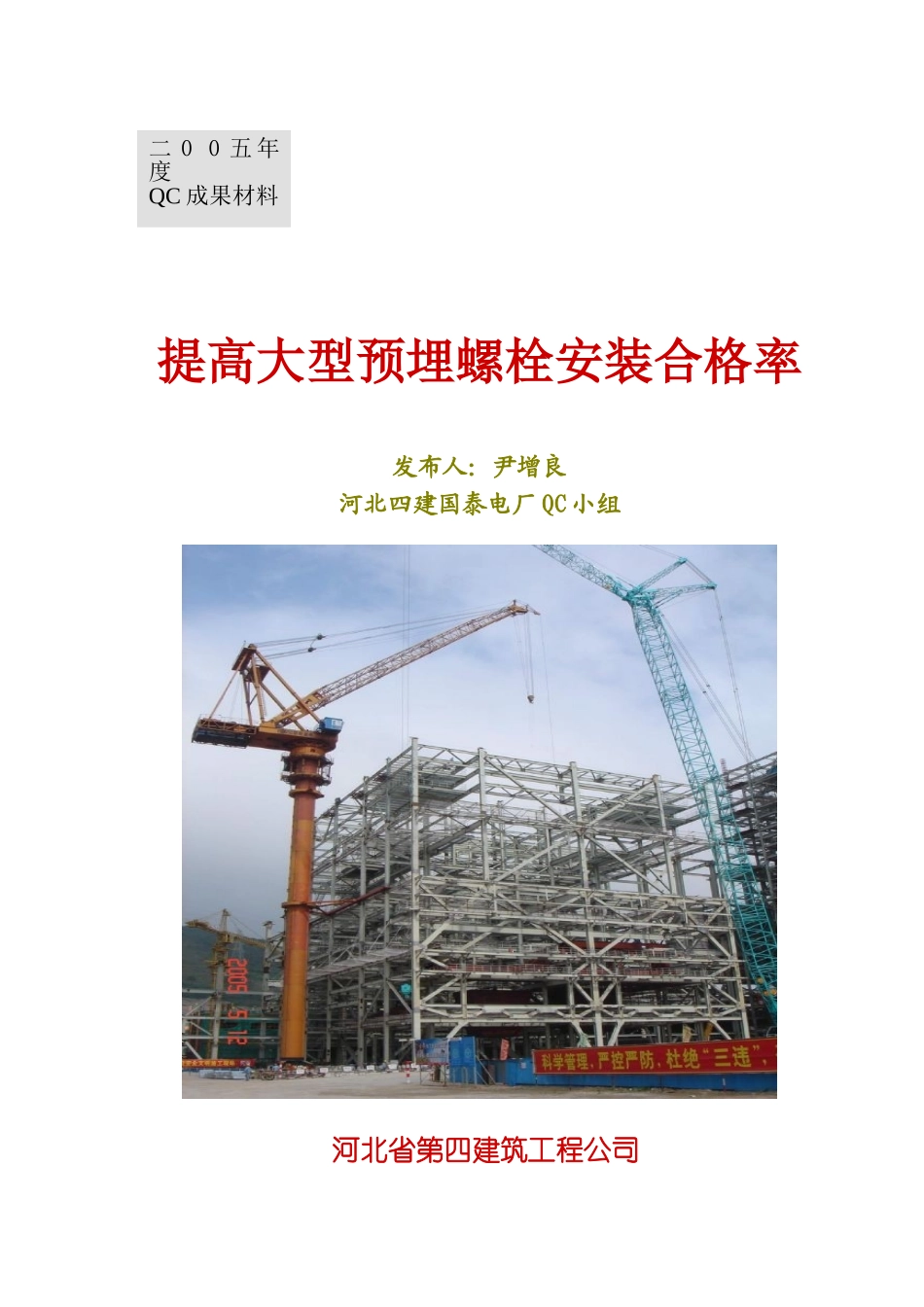

提高大型预埋螺栓安装合格率发布人：尹增良河北四建国泰电厂QC小组河北省第四建筑工程公司二00五年度QC成果材料二00六年一月目录一工程概况----------------------------------------------第2页二QC小组简介-----------------------------------------------第2页三选题理由----------------------------------------------第3页四现场调查----------------------------------------------第4页五攻关目标----------------------------------------------第5页六原因分析----------------------------------------------第7页七要因确认----------------------------------------------第7页八制定对策----------------------------------------------第9页九实施----------------------------------------------第10页十效果检查----------------------------------------------第14页十一巩固措施----------------------------------------------第15页十二效益分析----------------------------------------------第16页十三体会与设想----------------------------------------------第16页1一、工程概况：邢台国泰电厂2×300MW供热机组土建工程，设备基础大型预埋螺栓较多，其中首先开工的10#吸收塔工程采用韩国设备，基础直径14m，埋深-3.2m，混凝土基础上设有48个M64的地脚螺栓，螺栓长度2.15m，属大型群组预埋螺栓。本工程对预埋螺栓的中心位置偏差和顶面标高有严格要求，其施工质量直接关系到能否顺利交付设备安装，因此我公司国泰电厂项目部把螺栓预埋安装做为本单位工程施工管理重点和质量控制重点，成立QC小组，就如何保证预埋螺栓安装质量进行攻关。二、QC小组简介QC小组注册表表－1小组名称邢台电厂QC小组注册号JSJ5-2005-03课题名称提高大型预埋螺栓安装合格率小组类型攻关型小组简介小组成立于2004年10月注册时间2004.10.12小组成员姓名性别年龄文化职称职务TQC培训组内分工尹增良男33大本工程师项目主管师56组长孟惜英男34大本工程师技术负责人56组员陈增顺男39大本高工副总工56技术指导董付强男34大本高工主任工程师56技术指导石景池女36大本高工科员56组员李朝辉男32大专工程师项目经理56组员李莉女32大专工程师科长56组员王立乾男31大本工程师项目副经理56组员梁复男39大本高工项目副经理56组员苑惠玉女31大本工程师劳资员56组员张秀华女40大本工程师机械工长56组员李振忠男33大专工程师质检员56组员武丽生男33大本工程师安全员56组员马丽娟女35高中班组56组员曹少玲女32高中班组56组员本课题活动起止时间计划：2004年11月至2005年1月活动方式现场调查、实际操作、检查、召开分析会，按步骤实施三、选题理由预埋螺栓精确度要求表－2允许偏差项目规范要求(GB50204-2002)本工程设计要求各螺栓中心之间的相对位移≤2mm≤1mm螺栓顶标高偏差0~+10mm0~+5mm螺栓垂直偏差≤L/450≤L/5002顾客关注：吸收塔采用国外设备，预埋螺栓施工精确度要求高于国内规范。安装偏差：预埋螺栓施工是本工程的施工管理重点、难点，也是能否顺利交付安装的关键质量控制指标研究方法：通过分析，我们对用常规施工控制方法到达预期目标没有把握。要求标准：公司要求确保一次交验成功工程工期紧本工程螺栓为大型深埋螺栓，一旦出现问题，难以处理，且影响设备安装质量、设备使用寿命和工程投产工期小组选择课题课：题四、现状调查QC小组对我公司一年来施工的水泥和电力工程较大型设备基础预埋螺栓的施工质量开展调查，进行质量记录统计，得出调查结果为：预埋螺栓质量评定的三项指标总体合格率为82.5％。质量问题统计表表－3一般项目调查点数不合格点数不合格率不合格率合格率螺栓中心位移38414426.5％整体不合格率17.5％整体合格率82.5％螺栓顶标高384338.6％螺栓垂直度384246.3％统计：李莉梁复制表：李莉时间：2004.11.3小组成员针对统计出的质量问题进行分析，绘制质量问题统计分析表（表-4）和螺栓安装质量问题排列图（图-1）。从分析表（表-4）和排列图（图1）可得出螺栓中心位移是应该解决的主要问题。质量问题统计分析表表－4一般项目不合格点数频率累计频率螺栓中心位移14472％72...
