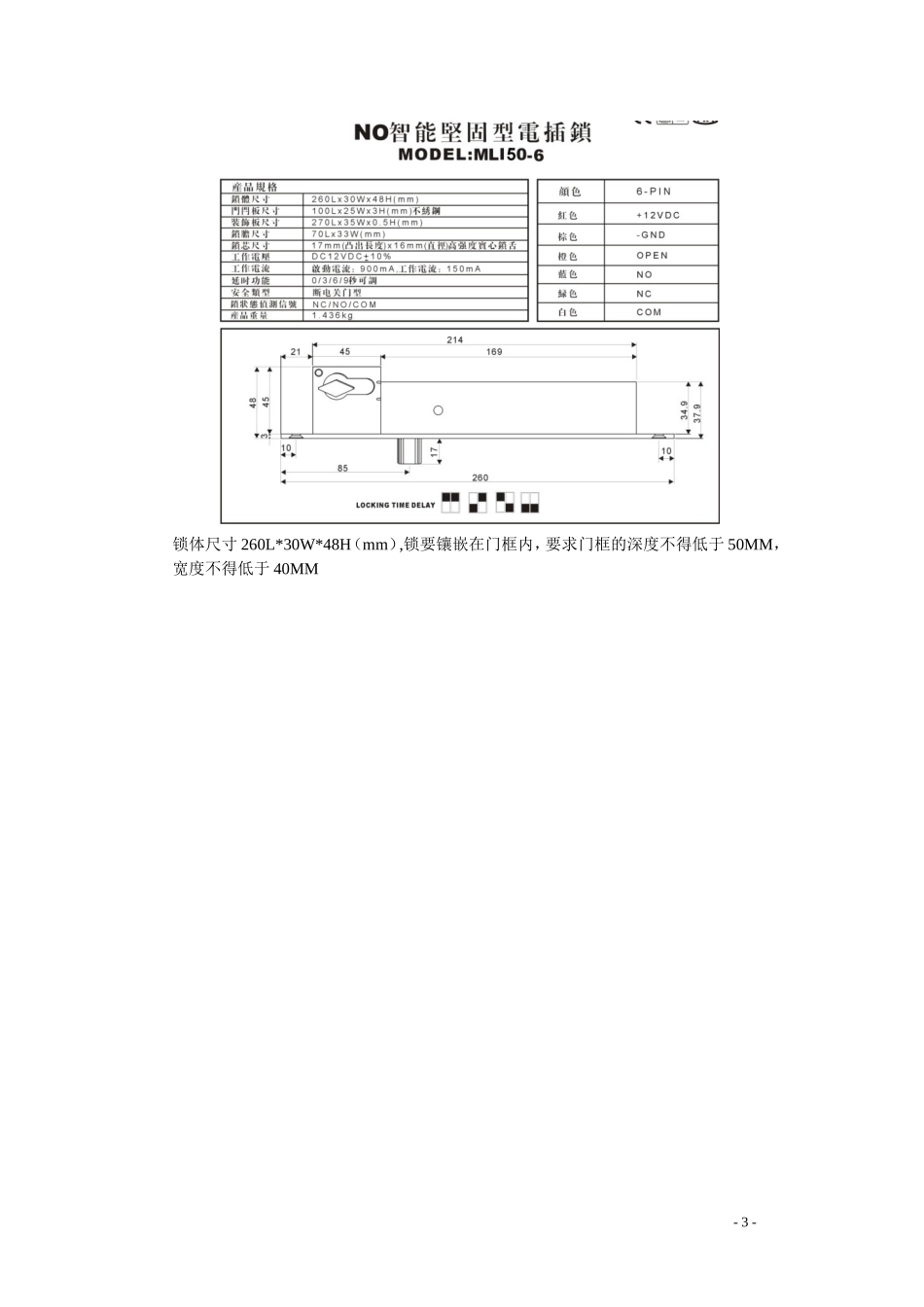

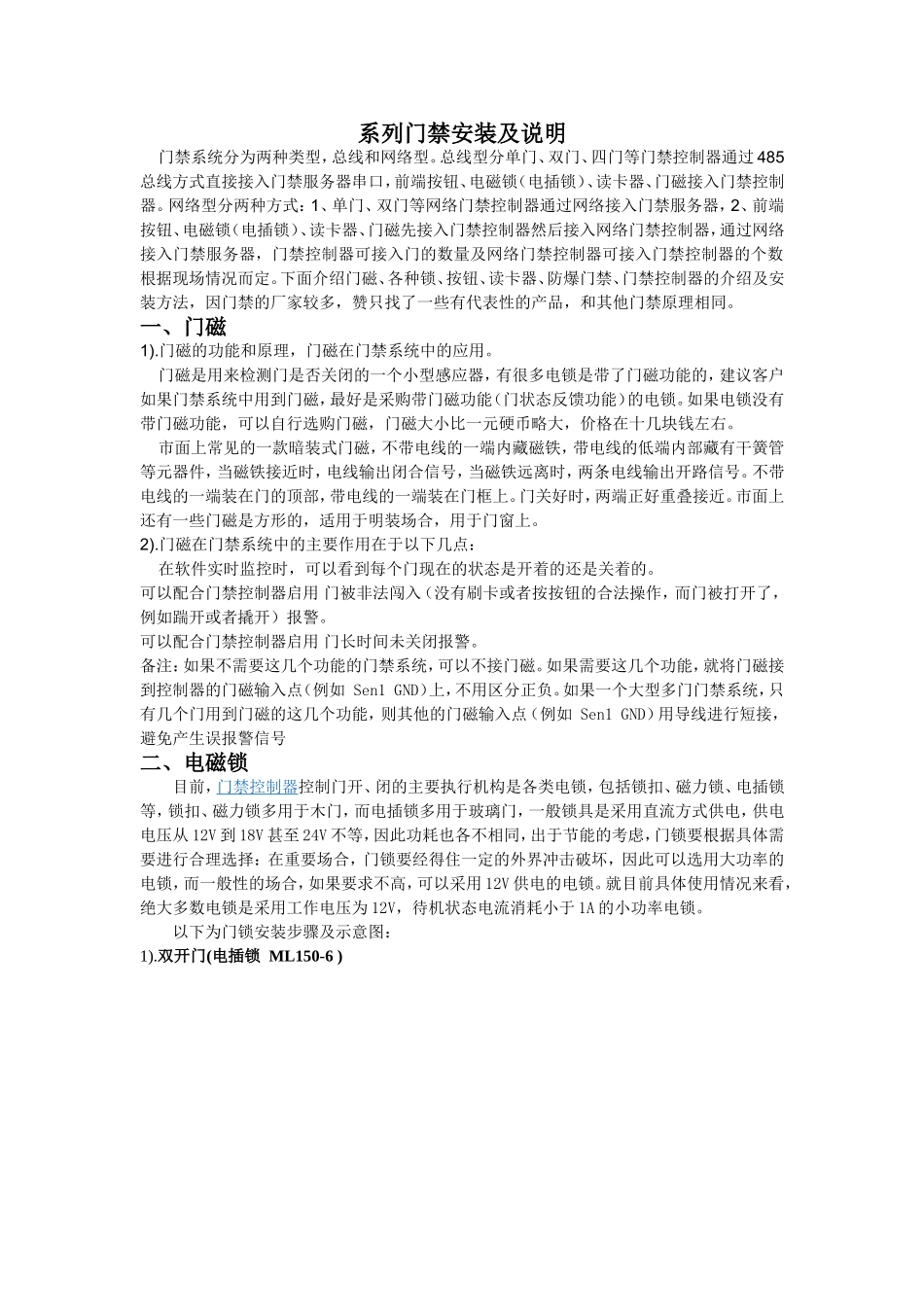

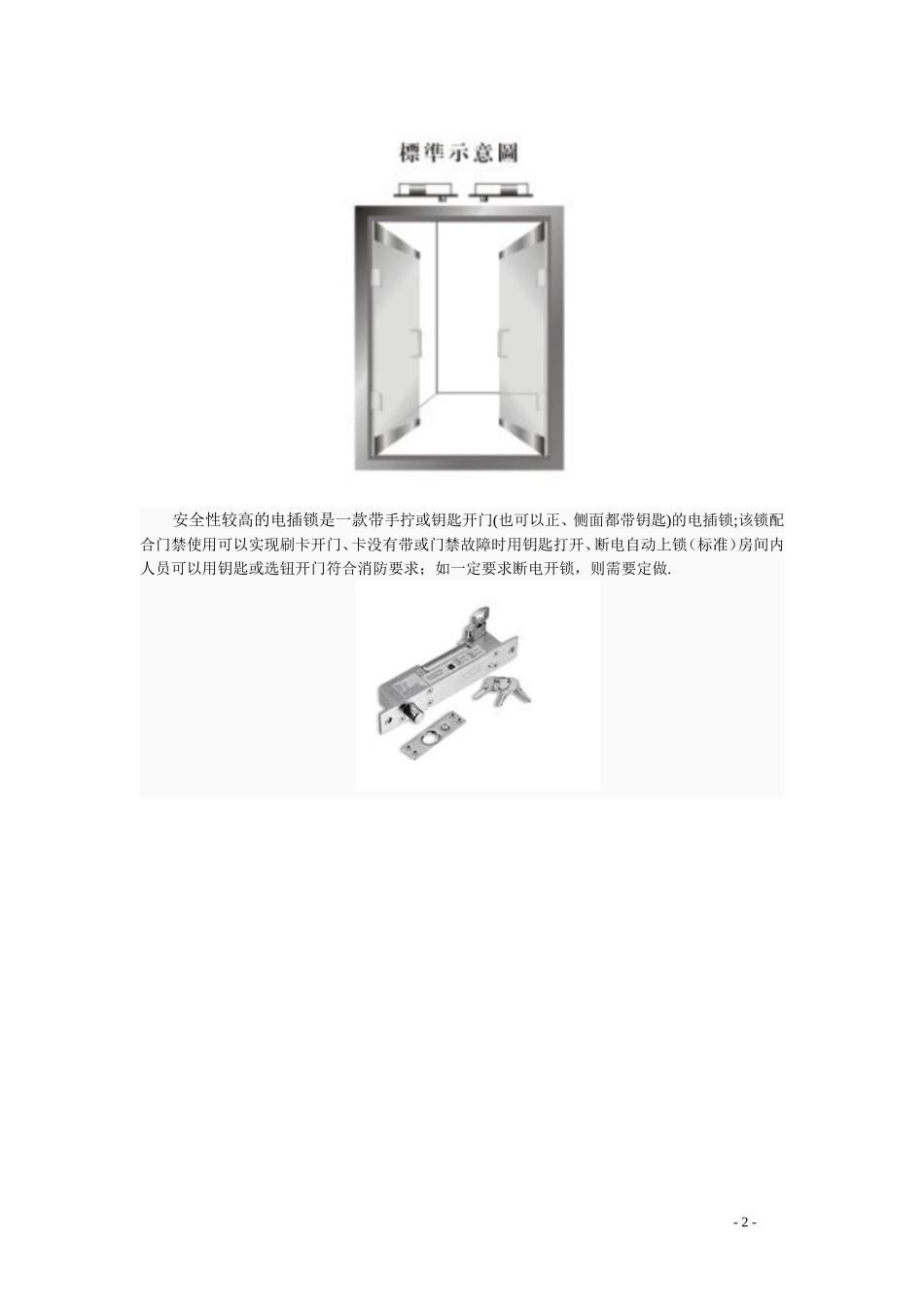

系列门禁安装及说明门禁系统分为两种类型,总线和网络型。总线型分单门、双门、四门等门禁控制器通过485总线方式直接接入门禁服务器串口,前端按钮、电磁锁(电插锁)、读卡器、门磁接入门禁控制器。网络型分两种方式:1、单门、双门等网络门禁控制器通过网络接入门禁服务器,2、前端按钮、电磁锁(电插锁)、读卡器、门磁先接入门禁控制器然后接入网络门禁控制器,通过网络接入门禁服务器,门禁控制器可接入门的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮、读卡器、防爆门禁、门禁控制器的介绍及安装方法,因门禁的厂家较多,赞只找了一些有代表性的产品,和其他门禁原理相同。一、门磁1).门磁的功能和原理,门磁在门禁系统中的应用。门磁是用来检测门是否关闭的一个小型感应器,有很多电锁是带了门磁功能的,建议客户如果门禁系统中用到门磁,最好是采购带门磁功能(门状态反馈功能)的电锁。如果电锁没有带门磁功能,可以自行选购门磁,门磁大小比一元硬币略大,价格在十几块钱左右。市面上常见的一款暗装式门磁,不带电线的一端内藏磁铁,带电线的低端内部藏有干簧管等元器件,当磁铁接近时,电线输出闭合信号,当磁铁远离时,两条电线输出开路信号。不带电线的一端装在门的顶部,带电线的一端装在门框上。门关好时,两端正好重叠接近。市面上还有一些门磁是方形的,适用于明装场合,用于门窗上。2).门磁在门禁系统中的主要作用在于以下几点:在软件实时监控时,可以看到每个门现在的状态是开着的还是关着的。可以配合门禁控制器启用门被非法闯入(没有刷卡或者按按钮的合法操作,而门被打开了,例如踹开或者撬开)报警。可以配合门禁控制器启用门长时间未关闭报警。备注:如果不需要这几个功能的门禁系统,可以不接门磁。如果需要这几个功能,就将门磁接到控制器的门磁输入点(例如Sen1GND)上,不用区分正负。如果一个大型多门门禁系统,只有几个门用到门磁的这几个功能,则其他的门磁输入点(例如Sen1GND)用导线进行短接,避免产生误报警信号二、电磁锁目前,门禁控制器控制门开、闭的主要执行机构是各类电锁,包括锁扣、磁力锁、电插锁等,锁扣、磁力锁多用于木门,而电插锁多用于玻璃门,一般锁具是采用直流方式供电,供电电压从12V到18V甚至24V不等,因此功耗也各不相同,出于节能的考虑,门锁要根据具体需要进行合理选择:在重要场合,门锁要经得住一定的外界冲击破坏,因此可以选用大功率的电锁,而一般性的场合,如果要求不高,可以采用12V供电的电锁。就目前具体使用情况来看,绝大多数电锁是采用工作电压为12V,待机状态电流消耗小于1A的小功率电锁。以下为门锁安装步骤及示意图:1).双开门(电插锁ML150-6)安全性较高的电插锁是一款带手拧或钥匙开门(也可以正、侧面都带钥匙)的电插锁;该锁配合门禁使用可以实现刷卡开门、卡没有带或门禁故障时用钥匙打开、断电自动上锁(标准)房间内人员可以用钥匙或选钮开门符合消防要求;如一定要求断电开锁,则需要定做.-2-锁体尺寸260L*30W*48H(mm),锁要镶嵌在门框内,要求门框的深度不得低于50MM,宽度不得低于40MM-3-接线方法及示意图:-4-2).磁力锁安装方法:1.外开门的表面安装方法·安装示意图安装步骤第一步:首先用螺丝刀打开盖板,再用六角扳手打边板,准备安装(见图一)第二步:拿出安装纸板,将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.-5-第三步:A.继铁板的固定(参见图三)将内六角螺丝插入继铁板中,把橡胶华司置与两片金属华司之间,然后套在内六角螺丝上。将继铁板插入门上打的三个孔中,同时把香菇头从门的另一面插入,利用六角扳手将继铁板锁在门上。B.边板的固定(参见图三)把边板用两个半圆头螺丝固定在先前打孔的门框上(固定在边板的长形孔中)。注意:不要将边板锁紧,让其能前后能移动以利于安位置的修正。C.修正边板的位置使边板与继铁板的位置合适,目的使锁主体能与继铁板紧密的接触。D:固定锁主体与边板锁紧边板的半圆头螺丝后,再锁上所有的沉头螺丝,然后再卸下半圆头螺丝,在适当...
