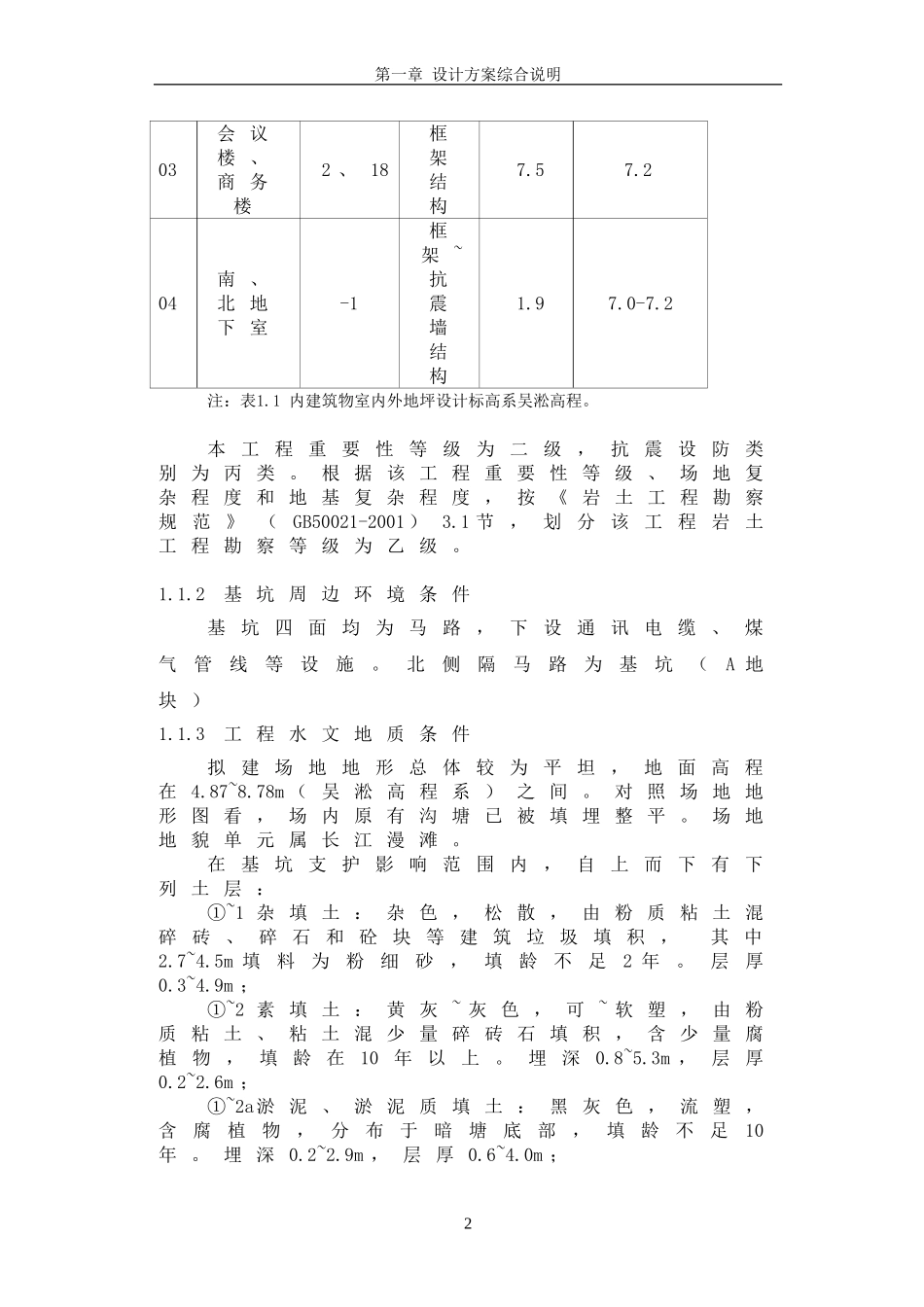

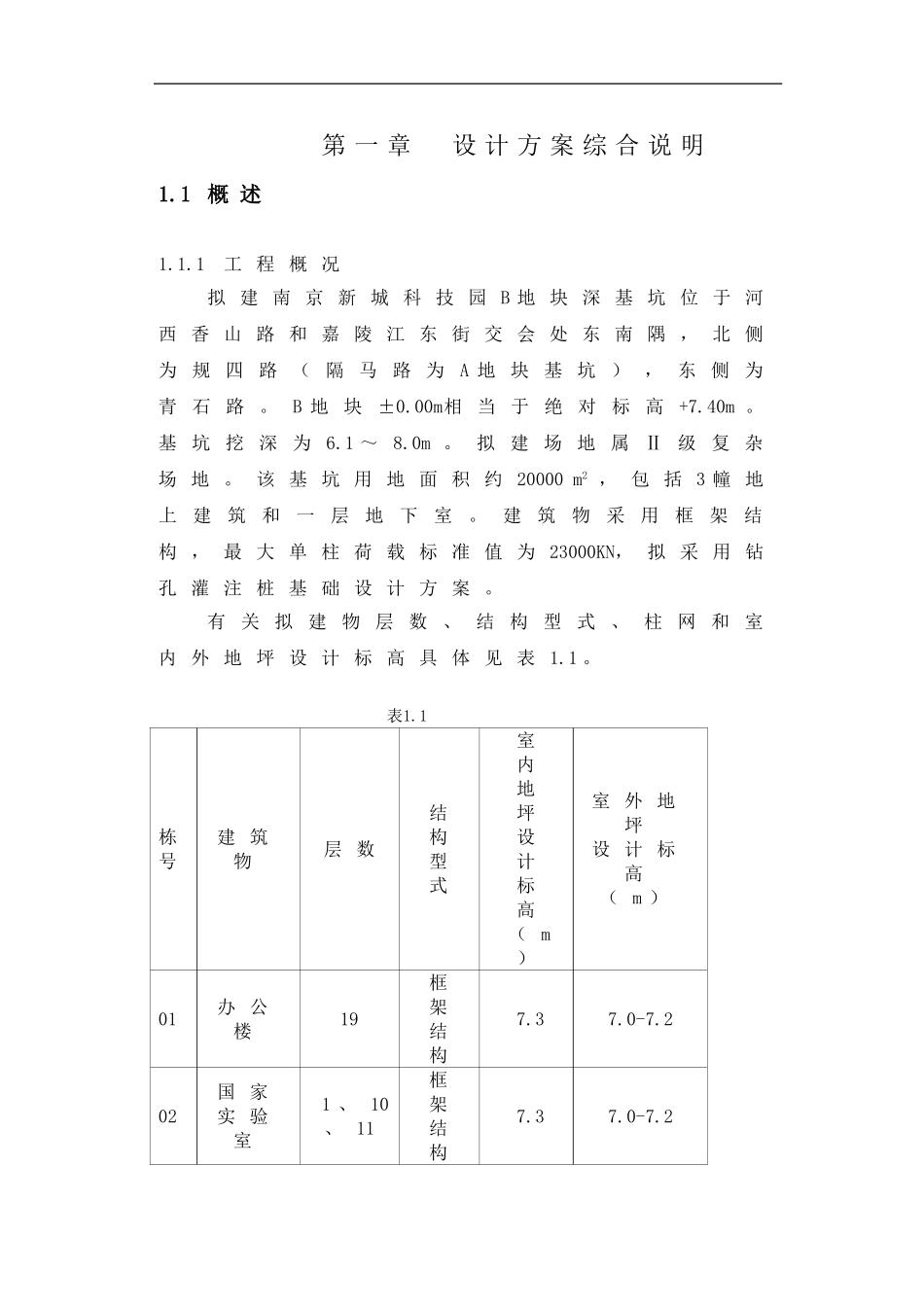

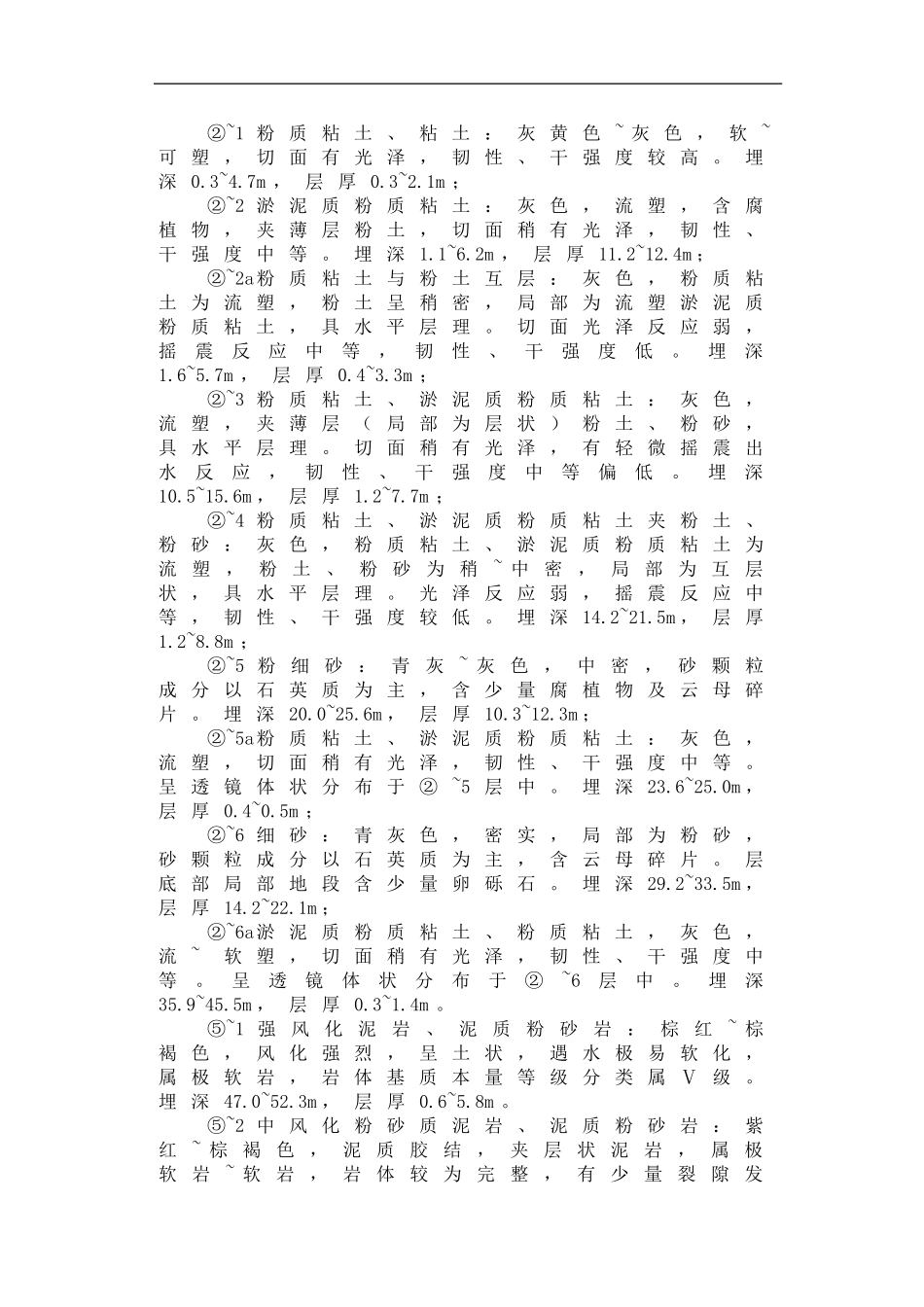

第一章设计方案综合说明1.1概述1.1.1工程概况拟建南京新城科技园B地块深基坑位于河西香山路和嘉陵江东街交会处东南隅，北侧为规四路（隔马路为A地块基坑），东侧为青石路。B地块±0.00m相当于绝对标高+7.40m。基坑挖深为6.1～8.0m。拟建场地属Ⅱ级复杂场地。该基坑用地面积约20000m2，包括3幢地上建筑和一层地下室。建筑物采用框架结构，最大单柱荷载标准值为23000KN，拟采用钻孔灌注桩基础设计方案。有关拟建物层数、结构型式、柱网和室内外地坪设计标高具体见表1.1。表1.1栋号建筑物层数结构型式室内地坪设计标高（m）室外地坪设计标高（m）01办公楼19框架结构7.37.0-7.202国家实验室1、10、11框架结构7.37.0-7.2第一章设计方案综合说明03会议楼、商务楼2、18框架结构7.57.204南、北地下室-1框架~抗震墙结构1.97.0-7.2注：表1.1内建筑物室内外地坪设计标高系吴淞高程。本工程重要性等级为二级，抗震设防类别为丙类。根据该工程重要性等级、场地复杂程度和地基复杂程度，按《岩土工程勘察规范》（GB50021-2001）3.1节，划分该工程岩土工程勘察等级为乙级。1.1.2基坑周边环境条件基坑四面均为马路，下设通讯电缆、煤气管线等设施。北侧隔马路为基坑（A地块）1.1.3工程水文地质条件拟建场地地形总体较为平坦，地面高程在4.87~8.78m（吴淞高程系）之间。对照场地地形图看，场内原有沟塘已被填埋整平。场地地貌单元属长江漫滩。在基坑支护影响范围内，自上而下有下列土层：①~1杂填土：杂色，松散，由粉质粘土混碎砖、碎石和砼块等建筑垃圾填积，其中2.7~4.5m填料为粉细砂，填龄不足2年。层厚0.3~4.9m；①~2素填土：黄灰~灰色，可~软塑，由粉质粘土、粘土混少量碎砖石填积，含少量腐植物，填龄在10年以上。埋深0.8~5.3m，层厚0.2~2.6m；①~2a淤泥、淤泥质填土：黑灰色，流塑，含腐植物，分布于暗塘底部，填龄不足10年。埋深0.2~2.9m，层厚0.6~4.0m；2②~1粉质粘土、粘土：灰黄色~灰色，软~可塑，切面有光泽，韧性、干强度较高。埋深0.3~4.7m，层厚0.3~2.1m；②~2淤泥质粉质粘土：灰色，流塑，含腐植物，夹薄层粉土，切面稍有光泽，韧性、干强度中等。埋深1.1~6.2m，层厚11.2~12.4m；②~2a粉质粘土与粉土互层：灰色，粉质粘土为流塑，粉土呈稍密，局部为流塑淤泥质粉质粘土，具水平层理。切面光泽反应弱，摇震反应中等，韧性、干强度低。埋深1.6~5.7m，层厚0.4~3.3m；②~3粉质粘土、淤泥质粉质粘土：灰色，流塑，夹薄层（局部为层状）粉土、粉砂，具水平层理。切面稍有光泽，有轻微摇震出水反应，韧性、干强度中等偏低。埋深10.5~15.6m，层厚1.2~7.7m；②~4粉质粘土、淤泥质粉质粘土夹粉土、粉砂：灰色，粉质粘土、淤泥质粉质粘土为流塑，粉土、粉砂为稍~中密，局部为互层状，具水平层理。光泽反应弱，摇震反应中等，韧性、干强度较低。埋深14.2~21.5m，层厚1.2~8.8m；②~5粉细砂：青灰~灰色，中密，砂颗粒成分以石英质为主，含少量腐植物及云母碎片。埋深20.0~25.6m，层厚10.3~12.3m；②~5a粉质粘土、淤泥质粉质粘土：灰色，流塑，切面稍有光泽，韧性、干强度中等。呈透镜体状分布于②~5层中。埋深23.6~25.0m，层厚0.4~0.5m；②~6细砂：青灰色，密实，局部为粉砂，砂颗粒成分以石英质为主，含云母碎片。层底部局部地段含少量卵砾石。埋深29.2~33.5m，层厚14.2~22.1m；②~6a淤泥质粉质粘土、粉质粘土，灰色，流~软塑，切面稍有光泽，韧性、干强度中等。呈透镜体状分布于②~6层中。埋深35.9~45.5m，层厚0.3~1.4m。⑤~1强风化泥岩、泥质粉砂岩：棕红~棕褐色，风化强烈，呈土状，遇水极易软化，属极软岩，岩体基质本量等级分类属Ⅴ级。埋深47.0~52.3m，层厚0.6~5.8m。⑤~2中风化粉砂质泥岩、泥质粉砂岩：紫红~棕褐色，泥质胶结，夹层状泥岩，属极软岩~软岩，岩体较为完整，有少量裂隙发第一章设计方案综合说明育，充填有石膏，遇水易软化，岩体基本质量等级分类属Ⅴ级。埋深48.0~57.9m，未钻穿。⑤~2a中风化泥质粉砂岩、细砂岩：紫红~棕褐色，泥质胶结，属软岩~较软岩，岩体较为完整，有少量裂隙发育，基本质量等级分类属Ⅳ级。该层呈透镜体状分布于⑤~2层中。埋深52.5~59.5m，层厚0.3~0.4...
