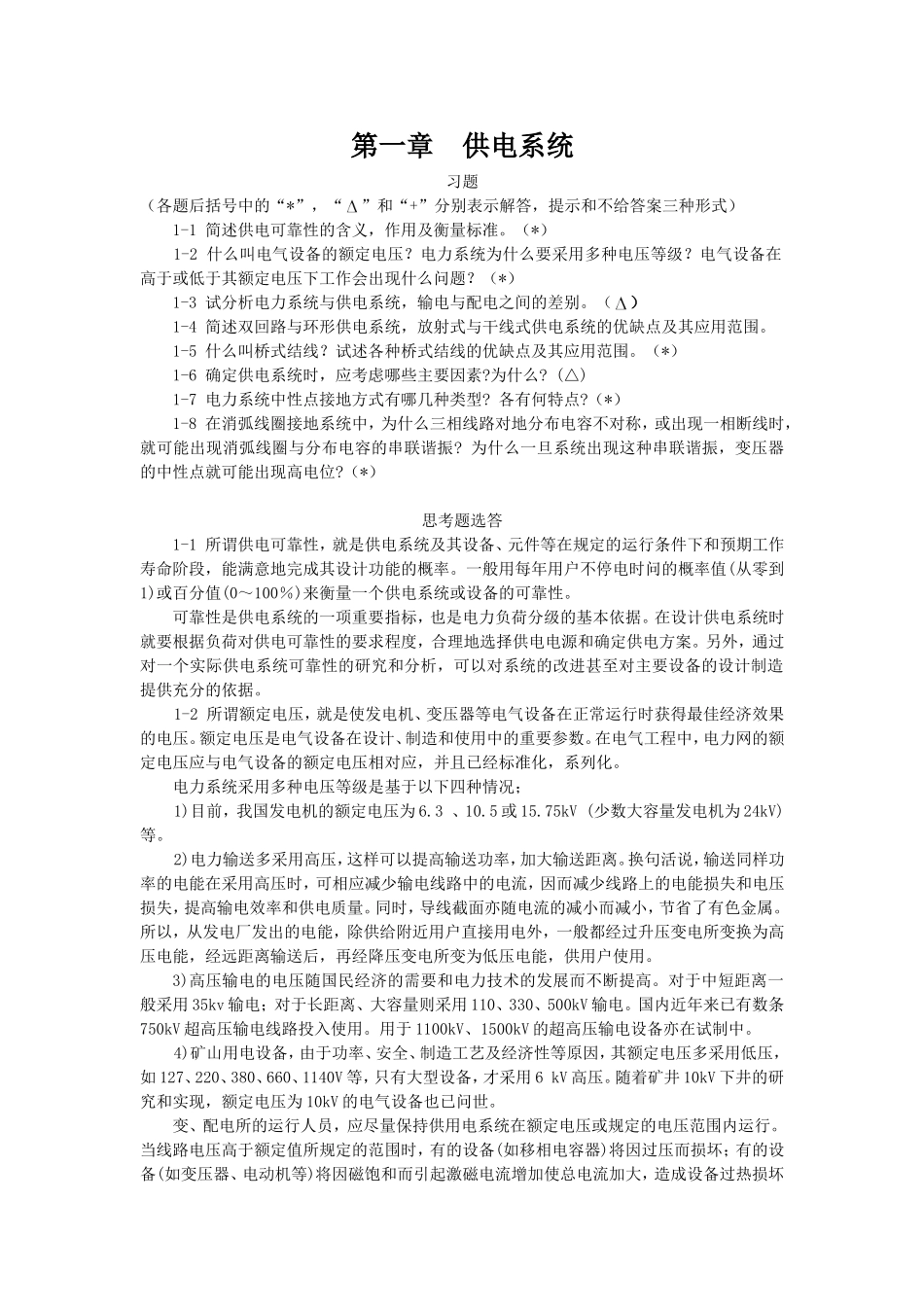

第一章供电系统习题（各题后括号中的“*”，“”和“+”分别表示解答，提示和不给答案三种形式）1-1简述供电可靠性的含义，作用及衡量标准。（*）1-2什么叫电气设备的额定电压？电力系统为什么要采用多种电压等级？电气设备在高于或低于其额定电压下工作会出现什么问题？（*）1-3试分析电力系统与供电系统，输电与配电之间的差别。（）1-4简述双回路与环形供电系统，放射式与干线式供电系统的优缺点及其应用范围。1-5什么叫桥式结线？试述各种桥式结线的优缺点及其应用范围。（*）1-6确定供电系统时，应考虑哪些主要因素?为什么?(△)1-7电力系统中性点接地方式有哪几种类型?各有何特点?（*）1-8在消弧线圈接地系统中，为什么三相线路对地分布电容不对称，或出现一相断线时，就可能出现消弧线圈与分布电容的串联谐振?为什么一旦系统出现这种串联谐振，变压器的中性点就可能出现高电位?（*）思考题选答1-1所谓供电可靠性，就是供电系统及其设备、元件等在规定的运行条件下和预期工作寿命阶段，能满意地完成其设计功能的概率。一般用每年用户不停电时问的概率值(从零到1)或百分值(0～100％)来衡量一个供电系统或设备的可靠性。可靠性是供电系统的一项重要指标，也是电力负荷分级的基本依据。在设计供电系统时就要根据负荷对供电可靠性的要求程度，合理地选择供电电源和确定供电方案。另外，通过对一个实际供电系统可靠性的研究和分析，可以对系统的改进甚至对主要设备的设计制造提供充分的依据。1-2所谓额定电压，就是使发电机、变压器等电气设备在正常运行时获得最佳经济效果的电压。额定电压是电气设备在设计、制造和使用中的重要参数。在电气工程中，电力网的额定电压应与电气设备的额定电压相对应，并且已经标准化，系列化。电力系统采用多种电压等级是基于以下四种情况；1)目前，我国发电机的额定电压为6.3、10.5或15.75kV(少数大容量发电机为24kV)等。2)电力输送多采用高压，这样可以提高输送功率，加大输送距离。换句活说，输送同样功率的电能在采用高压时，可相应减少输电线路中的电流，因而减少线路上的电能损失和电压损失，提高输电效率和供电质量。同时，导线截面亦随电流的减小而减小，节省了有色金属。所以，从发电厂发出的电能，除供给附近用户直接用电外，一般都经过升压变电所变换为高压电能，经远距离输送后，再经降压变电所变为低压电能，供用户使用。3)高压输电的电压随国民经济的需要和电力技术的发展而不断提高。对于中短距离一般采用35kv输电；对于长距离、大容量则采用110、330、500kV输电。国内近年来已有数条750kV超高压输电线路投入使用。用于1100kV、1500kV的超高压输电设备亦在试制中。4)矿山用电设备，由于功率、安全、制造工艺及经济性等原因，其额定电压多采用低压，如127、220、380、660、1140V等，只有大型设备，才采用6kV高压。随着矿井10kV下井的研究和实现，额定电压为10kV的电气设备也已问世。变、配电所的运行人员，应尽量保持供用电系统在额定电压或规定的电压范围内运行。当线路电压高于额定值所规定的范围时，有的设备(如移相电容器)将因过压而损坏；有的设备(如变压器、电动机等)将因磁饱和而引起激磁电流增加使总电流加大，造成设备过热损坏或缩短使用寿命；有的设备(如避雷器、熔断器等)在动作时产生的电弧由于电压高、电压恢复速度快而难以熄灭。电气设备在低于额定电压或规定的范围内运行时，照明负荷的照度及效率降低；感应电动机输出功率降低，电流增加、温度升高，大大影响其使用寿命；线路及变压器由于要输送同样的功率，电流必然增大，结果二者的损耗都增加，输送效率大大降低。1-3提示：从服务对象、电压等级、供电距离、供电容量等四方面考虑。1-41．双回路供电系统双回路属于有备用系统的结线，分双回路放射式和双回路干线式两种，其中双回路干线式因继电保护复杂，故障停电机会多而应用较少。双回路放射式，就是从电源向各负荷分别引两条独立输电线的供电方式。其优点是供电可靠性高，运行灵活，电压损失小；缺点是线路总长度长，电源出线回路多，所用开关设备多，因而投资较大。这种系统主要适用于大容量或孤立的一、二级负...
