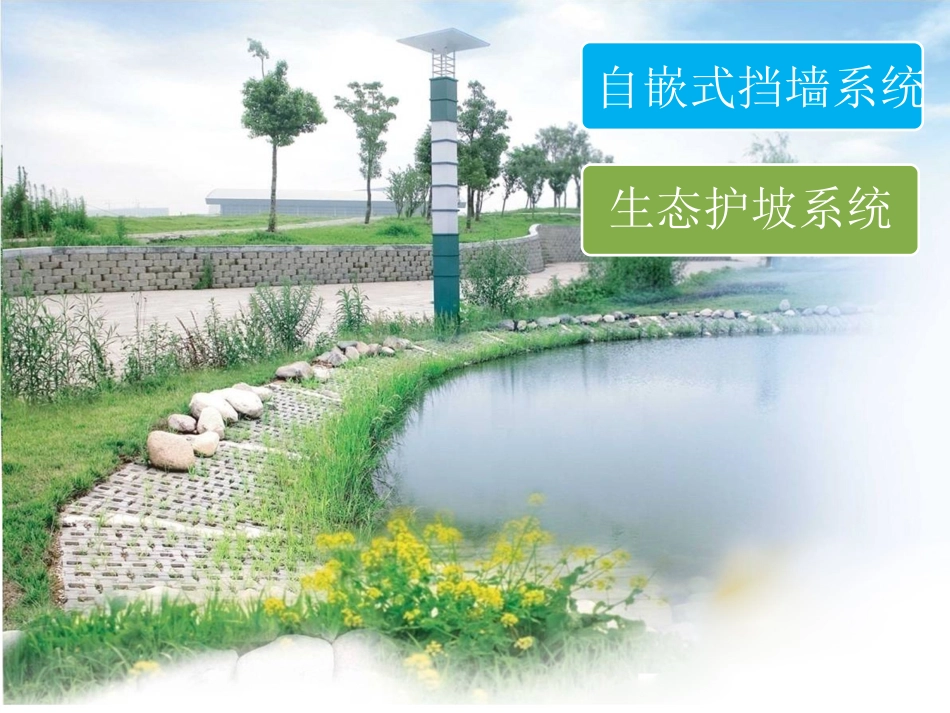

LOGO河道治理解决方案江苏优凝舒布洛克公司自嵌式挡墙系统生态护坡系统江苏优凝舒布洛克公司江苏优凝舒布洛克公司江苏优凝舒布洛克公司自嵌式挡墙是在干垒挡土墙的基础上开发的一种新型柔性结构。该结构是一种新型的拟重力式结构，它主要依靠自嵌块块体、填土通过土工格栅连接构成的复合体来抵抗动、静荷载的作用，达到稳定的目的。最早的钻石型自嵌式挡土块江苏优凝舒布洛克公司江苏优凝舒布洛克公司江苏优凝舒布洛克公司30cm宽级配碎石锚固棒土工布土工格栅混凝土压顶素土或原土夯实12°倾角素混凝土基础江苏优凝舒布洛克公司2、释放荷载在荷载作用下，结构内的碎石层会自身调节适应变形，可以释放、消减荷载，使墙体结构不易被毁坏。3、提高抗冲刷能力挡墙在受水流冲刷时，碎石层可以适当调节，吸收波浪能量，减少对挡墙的冲击力。1、滤水排水的作用江苏优凝舒布洛克公司江苏优凝舒布洛克公司①在受力合理（重心靠后）的前提下,能节省更多的土地资源②符合中国的审美观念③缓解挡墙面板的鼓胀120江苏优凝舒布洛克公司锚固棒江苏优凝舒布洛克公司长:20公分直径:10毫米长:20公分直径:10毫米1、保土性防止被保护土料流失，引起渗透变形2、透水性保证渗透水通畅排除3、防淤堵性保证不被细土粒淤堵失效江苏优凝舒布洛克公司要求:复合土工膜200克/平方要求:复合土工膜200克/平方塑料土工格栅玻璃纤维土工格栅江苏优凝舒布洛克公司要求:纵横抗拉强度大于:50kn/M(双向)要求:纵横抗拉强度大于:50kn/M(双向)结构功能示意图江苏优凝舒布洛克公司后缘采用分段设置，使土工格栅不易断裂，工作性能可提高二十多倍。后缘具有锁定和施工质量控制作用，一部分土工格栅在后缘处弯曲延伸到回填土中增加接触面的剪切强度，提高承担土压力的能力，另一部分土工格栅直接水平延伸到回填土中，使块体、锚固棒、土工格栅与回填土形成整体，为结构稳定计算提供了依据。江苏优凝舒布洛克公司江苏优凝舒布洛克公司◆柔性结构，地基要求低，适应小规模沉降地基处理简单江苏优凝舒布洛克公司◆与传统挡土墙比较，综合成本低江苏优凝舒布洛克公司传统浆砌块石挡土墙与自嵌式挡土墙沿米长度造价比较地面以上墙高差价（%）1.50-9.02.00-15.62.50-15.73.00-21.23.50-25.64.00-25.74.50-29.212.00-66.3◆施工简便快捷，可缩短50%工期DDBBEEFFCCAAFFGG修基础，安装砌块铺设碎石层铺设土工布，回填压实返回土工布施工步骤AddYourText继续安装挡土块铺设土工格栅，插入锚固棒压顶江苏优凝舒布洛克公司采用C30高强低碱水泥，严格的质量控制并经过蒸气养护，确保块体具有极高的抗压强度和抗冲击能力，不会分裂或腐蚀。300次抗冻融循环试验加筋网片是特殊的聚合物纤维制成，具有抗蠕变、抗老化能力，可以使用75-100年。◆耐久性强江苏优凝舒布洛克公司◆生态友好1、可种植水生植物，充分发挥植物的修复作用2、特有的鱼巢设计，形成一个植物、鱼和各种生物共存的空间3、解决植物营养来源问题4、特有的“渗透性”构造发挥了生态护岸的作用5、起到净化水质、抑制藻类生长的作用江苏优凝舒布洛克公司◆形式多样造型美观江苏优凝舒布洛克公司三、自嵌式挡墙河道治理解决方案江苏优凝舒布洛克公司缓变对挡墙的影响主要集中在土体含水量的变化对抗剪强度参数的影响以及水位变化造成影响区域内土体容重发生相应变化；自嵌式挡墙应用在水利领域时，水位的变化会对挡墙产生一定的影响。水位变化有两种情况：骤变和缓变。3.1自嵌式挡墙水位骤变河道解决方案江苏优凝舒布洛克公司自嵌式挡墙的碎石层自我排水能力极强，在水位骤变时能有效抑制挡墙的鼓胀和倒塌；反滤土工布使回填土不被水流带走又能使墙身及墙后的水自然排出，有效降低墙后水压力，提高抗洪能力。丰水期，河水向挡墙外的地下水层渗透储存；枯水期，地下水返渗入河，起到滞洪补枯，调节水位的作用。江苏优凝舒布洛克公司江苏优凝舒布洛克公司自嵌式挡墙应用在水流流速较大航道领域时，由于水流急速大而且夹杂着石块，会对挡墙产生一定的冲击力。因此自嵌挡墙的面板需满足高强、耐磨和抗冲击的性能。3.2自嵌式挡墙航道防撞抗冲刷解决方案江苏优凝舒布洛克公司江苏优凝舒...
