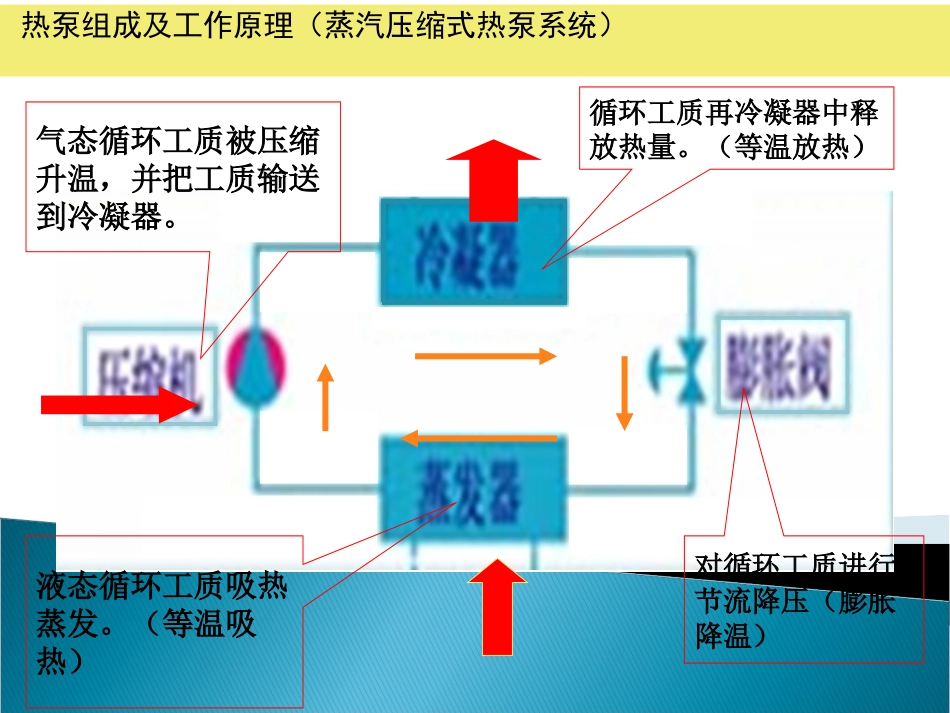

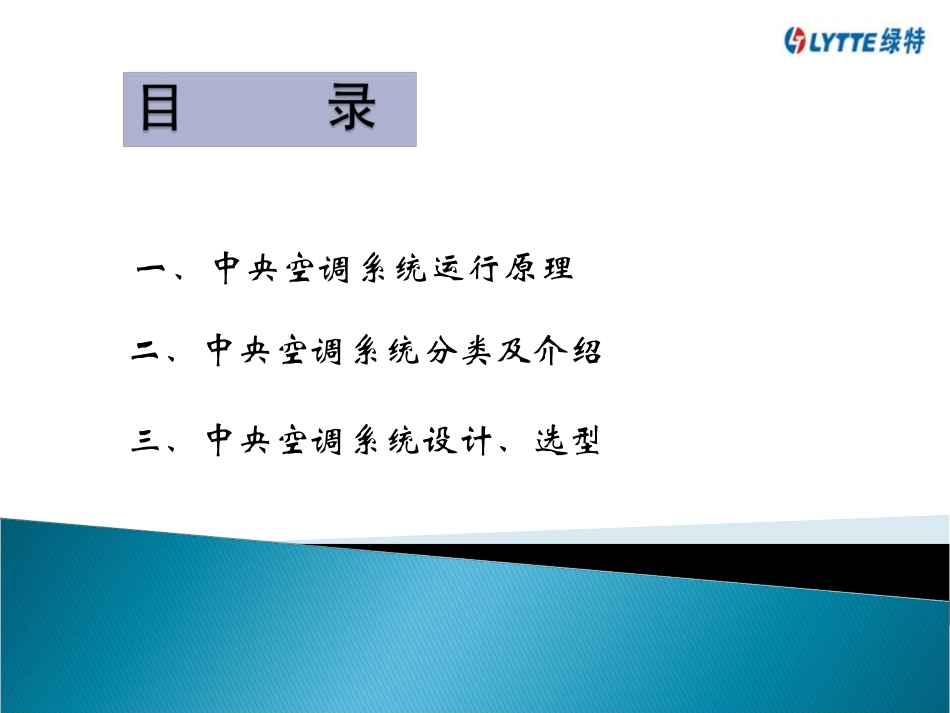

山东绿特系统有限公司二零一二年十二月二十一日技术支持刘凤中央空调系统知识及选型一、中央空调系统运行原理二、中央空调系统分类及介绍三、中央空调系统设计、选型热泵组成及工作原理（蒸汽压缩式热泵系统）气态循环工质被压缩升温，并把工质输送到冷凝器。循环工质再冷凝器中释放热量。（等温放热）液态循环工质吸热蒸发。（等温吸热）对循环工质进行节流降压（膨胀降温）第一部分、中央空调系统运行原理中央空调系统主要有三部分组成：机房能量提升系统、室外冷热源能量采集系统、室内末端能量释放系统能量采集系统能量提升系统（热泵）能量释放系统夏季运行，制冷冬季运行，供热1、机房能量提升系统中热泵机组内部制冷剂循环2、室外冷热源能量采集系统与机房能量提升系统之间的水循环3、室内末端能量释放系统与机房能量提升系统之间的水循环夏季制冷运行原理：末端空调水与蒸发器连接，室外冷源水与冷凝器连接，机组内压缩机通过消耗少量的电能驱动内部制冷剂循环，在蒸发器内吸收来自末端空调水从房间内带来的热量蒸发，然后到冷凝器内再与室外冷源水换热将热量释放出去，然后再回到蒸发器内吸热，这样制冷剂周而复始的吸热、放热就完成了热量从末端房间转移到室外冷源中达到了夏季制冷的目的。冬季供热运行原理：末端空调水与冷凝器连接，室外冷源水与蒸发器连接，机组内压缩机通过消耗少量的电能驱动内部制冷剂循环，在蒸发器内吸收来自室外热源水中的的热量蒸发，然后到冷凝器内再与室内空调水换热将热量转移到房间内，然后再回到蒸发器内吸热，这样就完成了从热源中提取热能送到末端房间内供暖的目的。夏季制冷与冬季供暖的转换方式：如何实现夏季制冷空调水与蒸发器连接冬季供暖空调水与冷凝器连接的转换呢？通过以下两种方式1、机组内部通过四通换向阀转换---内转换2、机组外部通过八个阀门转换-----外转换第二部分、中央空调系统分类及介绍机组分类1、根据压缩机不同分为：涡旋式和螺杆式2、根据冬天热水出水温度不同分为：标准型、中高温型、超高温型(1)标准型:出水温度45℃，常用于末端为风机盘管、地板辐射采暖、空调器等系统(2)中高温型:出水温度最高可达65℃，用用于末端为暖气片的新建或旧楼改造系统。(3)超高温型：最高出水温度可达90℃，打破常温热泵（45-60℃)供水温度的瓶颈，解决高寒地区的热泵供暖，另外也可用于厂房、石油、化工、冶金等其他高温热水。3、根据换热器不同分为:壳管式、套管式、满液式、逆流式系统按冷热源不同分为：水源、地源、空气源、污水源、海水源、水冷冷水机组+冷却塔单制冷系统其中水源又分为地下水、地表水（江、河、湖）、地热尾水、工业余热水一、水源热泵中央空调系统利用水（地表水、地下水、地热尾水、工业余热水等）作为冷热源的热泵特点：水热容量大，全年温度稳定，传热性能好，制冷和供热效率。地热尾水提取工业余热水中的废热用来供暖或制热水节能、经济地下水源井换热系统：1、水源井设计应符合现行国家标准《供水管井技术规范》GB50296的相关规定，并应包括下列内容：1)水源井抽水量和回灌量、水温和水质；2)水源井数量、井位分布及取水层位；3)水管配置及管材选用，抽灌设备选择；4)井身结构、填砾位置、滤料规格及止水材料；5)抽水试验和回灌试验要求及措施；6)井口装置及附属设施。2、供回水数目应满足持续出水量和完全回灌的需求且最好供回水井能互换3、水源井位的设置应避开有污染的地面或地层，井口应严格封闭，井内装置应使用对地下水无污染的材料。4、水源井井口处应设检查井。井口之上若有构筑物，应留有检修用的足够高度或在构筑物上留有检修口。5、地下水换热系统应根据水源水质条件采用直接或间接系统；6、水温要求我国地域广阔，纬度跨越3－53℃，水温全国差别很大，在东北北部地区水温在4℃左右，中部南部在10－14℃，华北地区水温在14－18℃，中南地区则在22℃。我们对水温要求适宜，在冬季一般不低于8℃，最高不宜高于25℃7、回灌要求（1）要求所用井水100%回灌。（2）井水回灌方式：加压回灌、常压回灌、真空回灌。（3）不同地质条件井水回灌的确定基岩裂隙：100%砾卵石：80%粗沙：50-70%...
