液压传动与控制习题集VIP免费

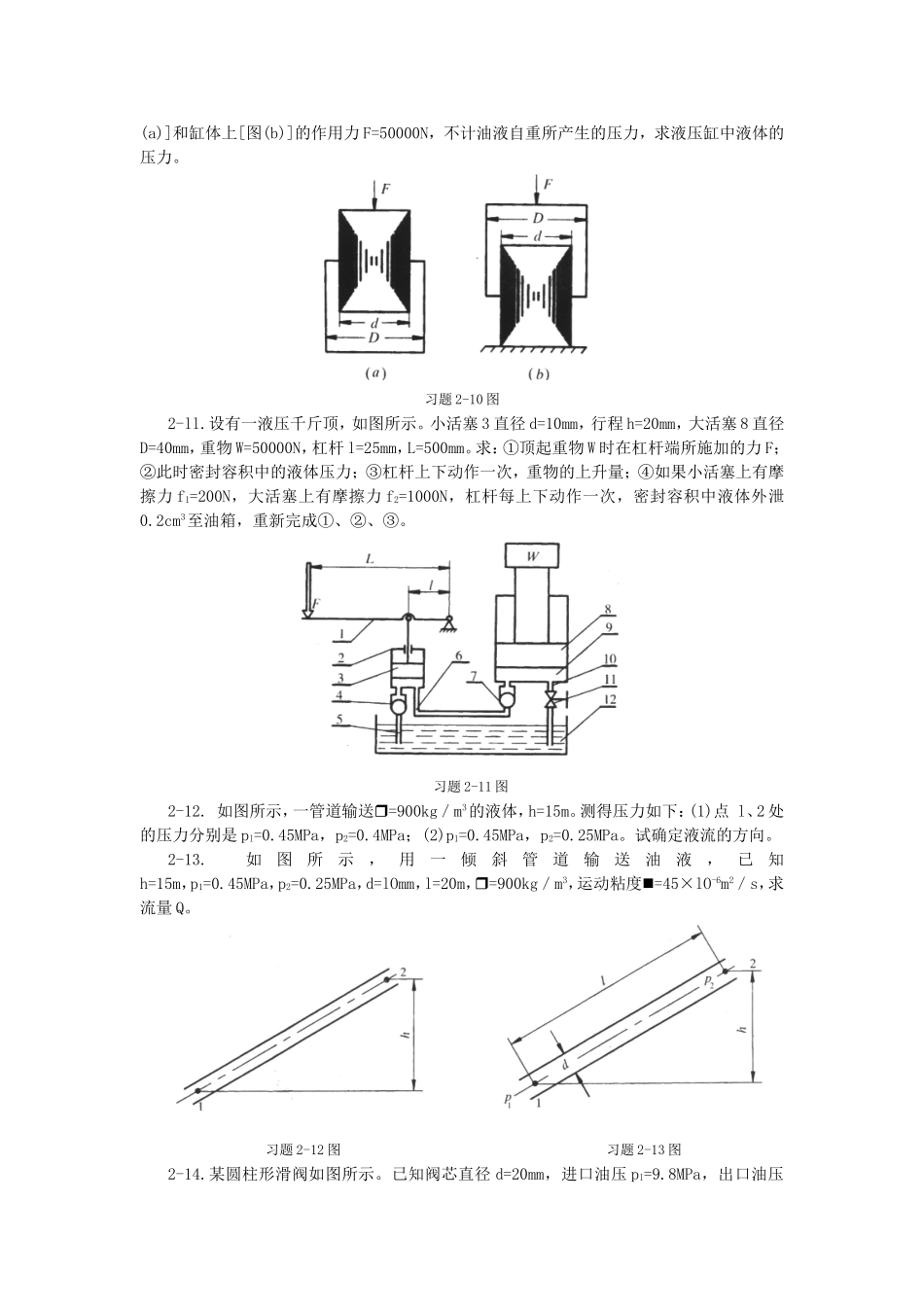

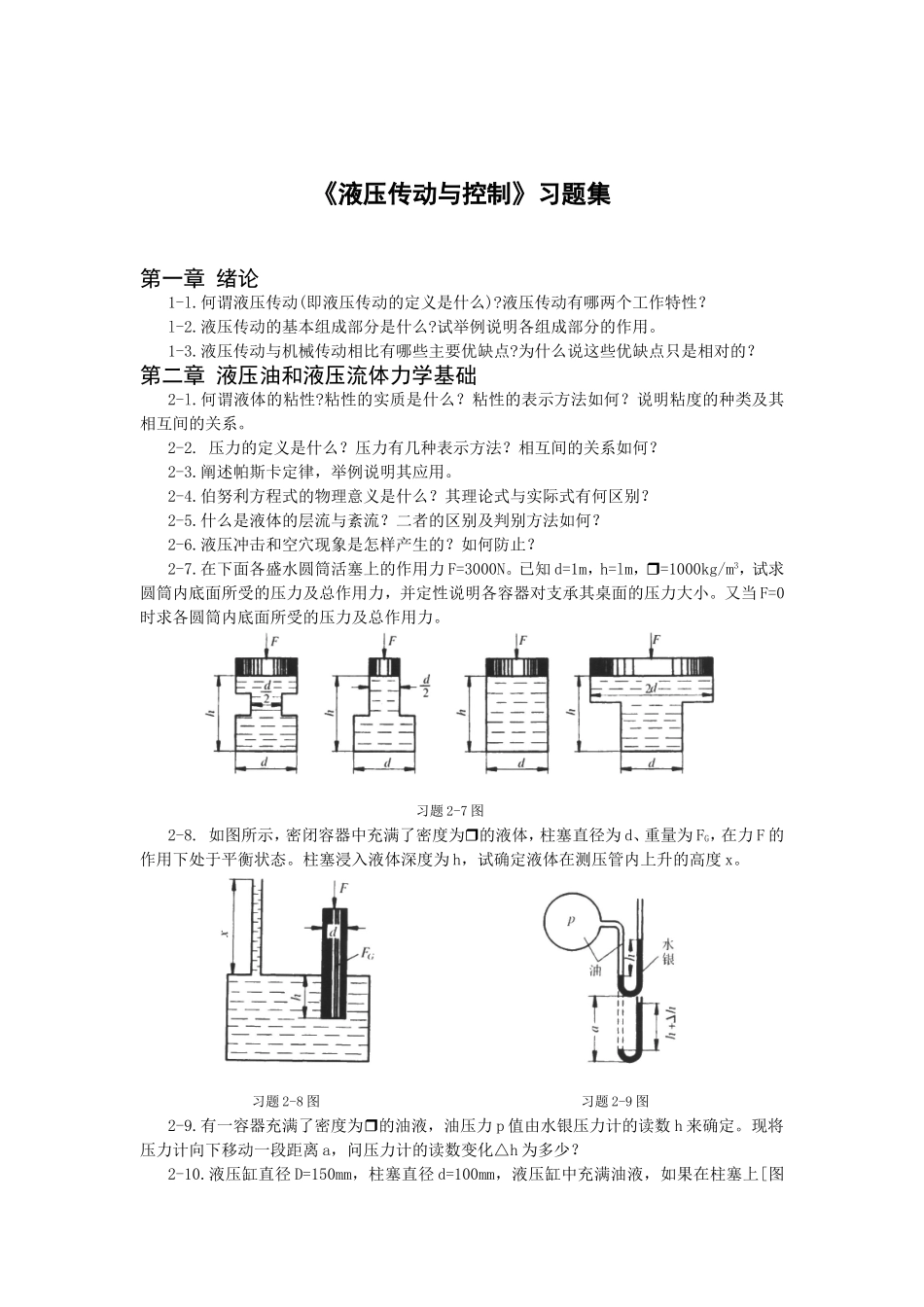

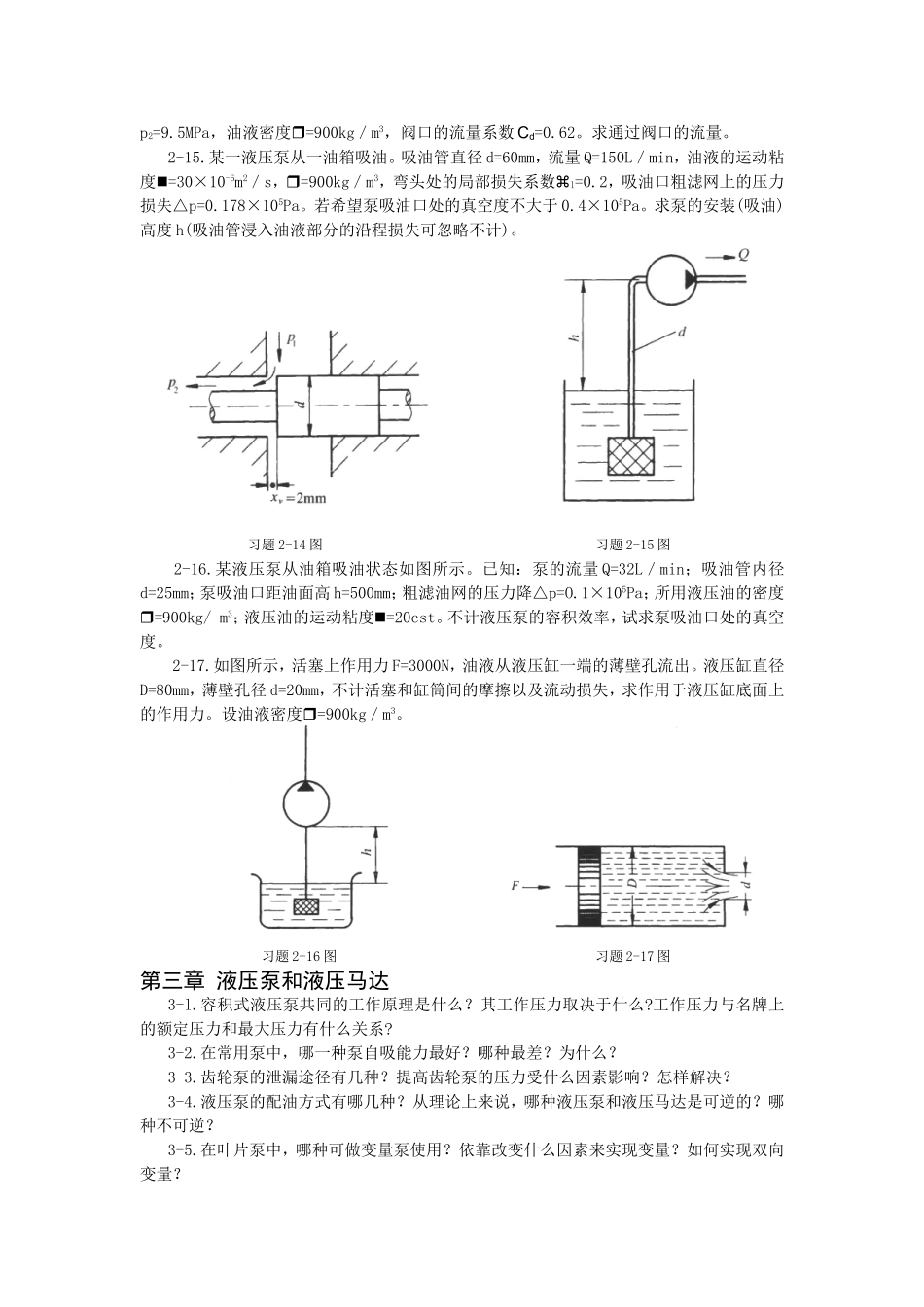

《液压传动与控制》习题集第一章绪论1-l.何谓液压传动(即液压传动的定义是什么)?液压传动有哪两个工作特性？l-2.液压传动的基本组成部分是什么?试举例说明各组成部分的作用。1-3.液压传动与机械传动相比有哪些主要优缺点?为什么说这些优缺点只是相对的？第二章液压油和液压流体力学基础2-l.何谓液体的粘性?粘性的实质是什么？粘性的表示方法如何？说明粘度的种类及其相互间的关系。2-2.压力的定义是什么？压力有几种表示方法？相互间的关系如何？2-3.阐述帕斯卡定律，举例说明其应用。2-4.伯努利方程式的物理意义是什么？其理论式与实际式有何区别？2-5.什么是液体的层流与紊流？二者的区别及判别方法如何？2-6.液压冲击和空穴现象是怎样产生的？如何防止？2-7.在下面各盛水圆筒活塞上的作用力F=3000N。已知d=1m，h=lm，=1000kg/m3，试求圆筒内底面所受的压力及总作用力，并定性说明各容器对支承其桌面的压力大小。又当F=0时求各圆筒内底面所受的压力及总作用力。习题2-7图2-8.如图所示，密闭容器中充满了密度为的液体，柱塞直径为d、重量为FG，在力F的作用下处于平衡状态。柱塞浸入液体深度为h，试确定液体在测压管内上升的高度x。习题2-8图习题2-9图2-9.有一容器充满了密度为的油液，油压力p值由水银压力计的读数h来确定。现将压力计向下移动一段距离a，问压力计的读数变化△h为多少？2-10.液压缸直径D=150mm，柱塞直径d=100mm，液压缸中充满油液，如果在柱塞上[图(a)]和缸体上[图(b)]的作用力F=50000N，不计油液自重所产生的压力，求液压缸中液体的压力。习题2-10图2-ll.设有一液压千斤顶，如图所示。小活塞3直径d=10mm，行程h=20mm，大活塞8直径D=40mm，重物W=50000N，杠杆l=25mm，L=500mm。求：①顶起重物W时在杠杆端所施加的力F；②此时密封容积中的液体压力；③杠杆上下动作一次，重物的上升量；④如果小活塞上有摩擦力f1=200N，大活塞上有摩擦力f2=1000N，杠杆每上下动作一次，密封容积中液体外泄0.2cm3至油箱，重新完成①、②、③。习题2-11图2-12.如图所示，一管道输送=900kg／m3的液体，h=15m。测得压力如下：(1)点l、2处的压力分别是pl=0.45MPa，p2=0.4MPa；(2)p1=0.45MPa，p2=0.25MPa。试确定液流的方向。2-13.如图所示，用一倾斜管道输送油液，已知h=15m，p1=0.45MPa，p2=0.25MPa，d=lOmm，l=20m，=900kg／m3，运动粘度=45×lO-6m2／s，求流量Q。习题2-12图习题2-13图2-14.某圆柱形滑阀如图所示。已知阀芯直径d=20mm，进口油压pl=9.8MPa，出口油压p2=9.5MPa，油液密度=900kg／m3，阀口的流量系数Cd=0.62。求通过阀口的流量。2-15.某一液压泵从一油箱吸油。吸油管直径d=60mm，流量Q=150L／min，油液的运动粘度=30×10-6m2／s，=900kg／m3，弯头处的局部损失系数l=0.2，吸油口粗滤网上的压力损失△p=0.178×105Pa。若希望泵吸油口处的真空度不大于0.4×105Pa。求泵的安装(吸油)高度h(吸油管浸入油液部分的沿程损失可忽略不计)。习题2-14图习题2-15图2-16.某液压泵从油箱吸油状态如图所示。已知：泵的流量Q=32L／min；吸油管内径d=25mm；泵吸油口距油面高h=500mm；粗滤油网的压力降△p=O.1×105Pa；所用液压油的密度=900kg/m3；液压油的运动粘度=20cst。不计液压泵的容积效率，试求泵吸油口处的真空度。2-17.如图所示，活塞上作用力F=3000N，油液从液压缸一端的薄壁孔流出。液压缸直径D=80mm，薄壁孔径d=20mm，不计活塞和缸筒间的摩擦以及流动损失，求作用于液压缸底面上的作用力。设油液密度=900kg／m3。习题2-16图习题2-17图第三章液压泵和液压马达3-l.容积式液压泵共同的工作原理是什么？其工作压力取决于什么?工作压力与名牌上的额定压力和最大压力有什么关系?3-2.在常用泵中，哪一种泵自吸能力最好？哪种最差？为什么？3-3.齿轮泵的泄漏途径有几种？提高齿轮泵的压力受什么因素影响？怎样解决？3-4.液压泵的配油方式有哪几种？从理论上来说，哪种液压泵和液压马达是可逆的？哪种不可逆？3-5.在叶片泵中，哪种可做变量泵使用？依靠改变什么因素来实现变量？如何实现双向变量？3-6.绘出限压式变量叶片泵的特性曲线，分析曲线的形状并说明...
