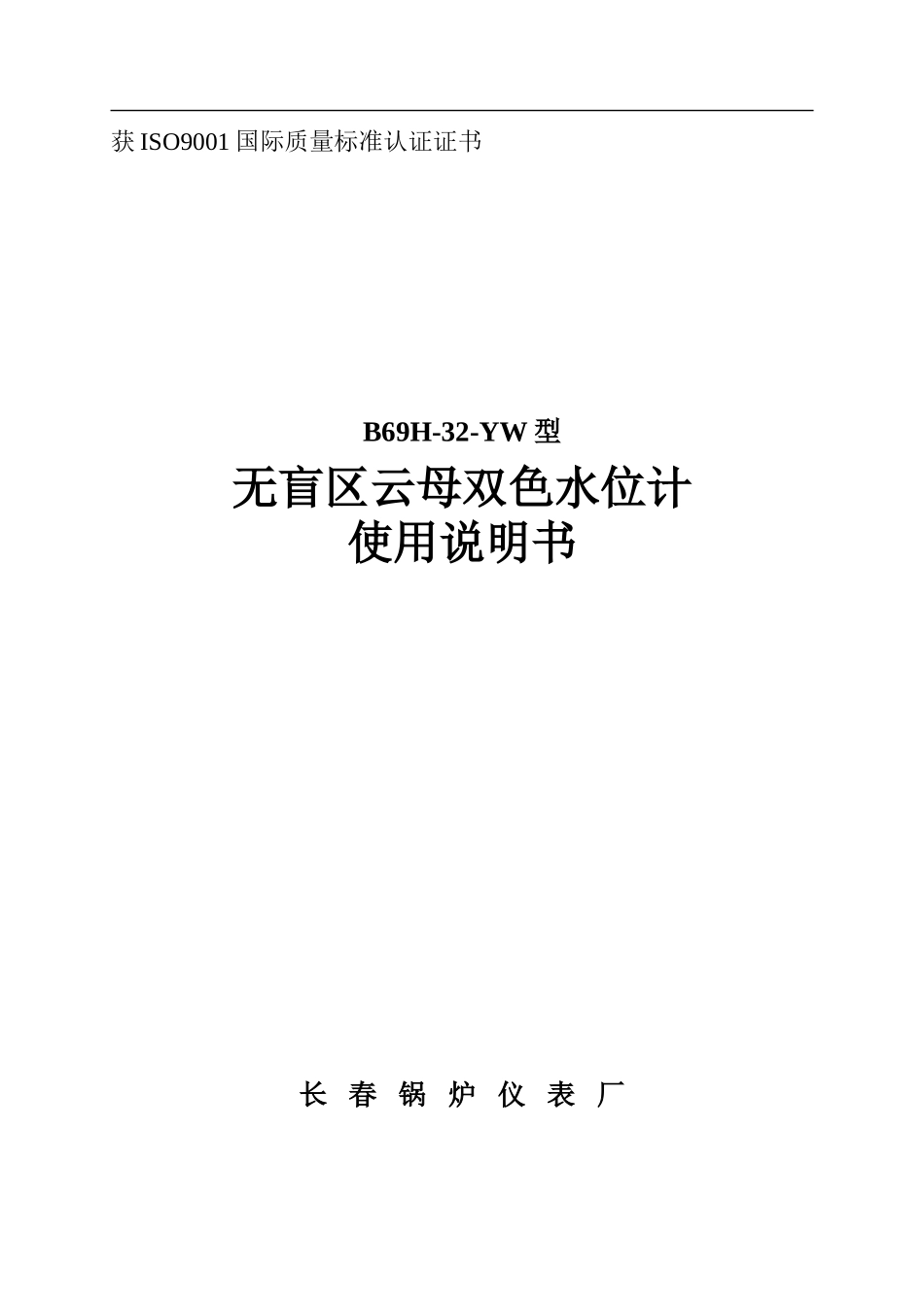

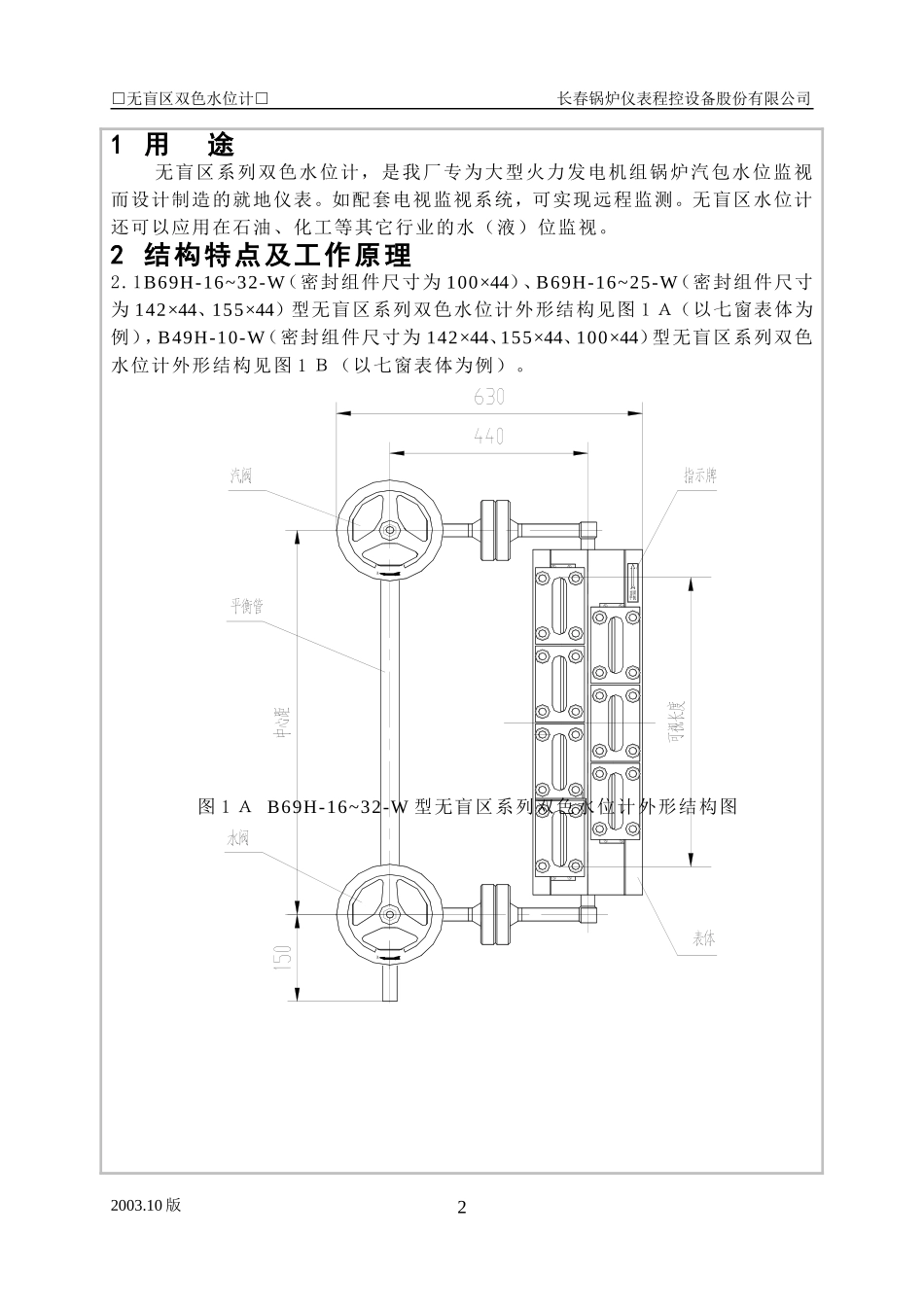

获ISO9001国际质量标准认证证书B69H-32-YW型无盲区云母双色水位计使用说明书长春锅炉仪表厂□无盲区双色水位计□长春锅炉仪表程控设备股份有限公司■目录■1用途---------------------------------------------12结构特点及工作原理--------------------------13主要技术参数----------------------------------44安装---------------------------------------------55调试---------------------------------------------86使用---------------------------------------------97维修及注意事项------------------------------108易损零件--------------------------------------139订货须知--------------------------------------1810扭力扳手使用方法--------------------------182003.10版1□无盲区双色水位计□长春锅炉仪表程控设备股份有限公司1用途无盲区系列双色水位计，是我厂专为大型火力发电机组锅炉汽包水位监视而设计制造的就地仪表。如配套电视监视系统，可实现远程监测。无盲区水位计还可以应用在石油、化工等其它行业的水（液）位监视。2结构特点及工作原理2.1B69H-16~32-W（密封组件尺寸为100×44）、B69H-16~25-W（密封组件尺寸为142×44、155×44）型无盲区系列双色水位计外形结构见图1Ａ（以七窗表体为例），B49H-10-W（密封组件尺寸为142×44、155×44、100×44）型无盲区系列双色水位计外形结构见图1Ｂ（以七窗表体为例）。图1ＡB69H-16~32-W型无盲区系列双色水位计外形结构图2003.10版2□无盲区双色水位计□长春锅炉仪表程控设备股份有限公司图1ＢB49H-1０-W型无盲区系列双色水位计外形结构图2.2无盲区系列双色水位计主要由表体、阀门、光源总成（光源箱、观察罩）、定时电源器组成；表体及光源总成结构原理见图2。2.3无盲区系列双色水位计观察孔在表体两条直线上，通过将观察孔交错组合消除了中间盲区。由光源发出的光通过红、绿玻璃片，分别滤成红、绿光，分别射向表体的观测窗，在表体的汽相部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿；汽满全红、水满全绿的显示效果（见图3）。2.4无盲区系列双色水位计通过汽、水阀门与汽包汽侧、水侧相连接，形成连通体，利用连通器的原理使水位计的水位与汽包水位一致。2003.10版3□无盲区双色水位计□长春锅炉仪表程控设备股份有限公司1光源箱壳体2红绿玻璃支架3柱状卤钨灯4绿玻璃5红玻璃6调整螺钉7平玻璃8柱面镜9表体10观察罩壳体11标尺图2A结构原理图（柱状卤钨灯）1光源箱壳体2红绿玻璃支架3冷光射灯4绿玻璃5红玻璃6调整螺钉7平玻璃8表体9观察罩壳体10标尺图2B结构原理图（冷光射灯）2003.10版4□无盲区双色水位计□长春锅炉仪表程控设备股份有限公司无水状态—红光有水状态—绿光图3A工作原理图（柱状卤钨灯）无水状态—红光有水状态—绿光图3B工作原理图（冷光射灯）3主要技术参数3.1主要技术参数型号B49H-10-WB69H-16~25-WB69H-16~32-W公称压力（MPa）101625162532工作压力（MPa）≤6.411.515.511.515.521.5接口形式法兰连接焊接Ø28×4mm工作温度饱和温度中心距（mm）600、800670、685、1130、1270可视长度（mm）300、550、790430、550、610、670光源柱状卤钨、冷光射灯另可按用户要求的中心距长度、可视长度设计制造。3.1.1B49H-10-W型的中心距长度、可视长度和表体长度对应表中心距观测窗数量表体长度可视长度600mm/800mm3425mm300mm5425mm310mm7545mm430mm9660mm550mm2003.10版5□无盲区双色水位计□长春锅炉仪表程控设备股份有限公司3.1.2B69H-16~32-W型中心距长度、可视长度和表体长度对应表：中心距观测窗数量表体长度可视长度670mm/685mm5425mm310mm7545mm430mm1130mm/1270mm9660mm550mm10725mm610mm11785mm670mm3.1.3B69H-16~25-W型（云母片尺寸142×44或155×44；公称压力≤25MPa）中心距长度、可视长度和表体长度对应表：中心距观测窗数量表体长度可视长度670mm/685mm3420mm310mm5580mm460mm3.2光源：可为柱状卤钨灯或冷光射灯。3.2.1柱状卤钨灯：350W/35V或450W/45V■七段及七...
