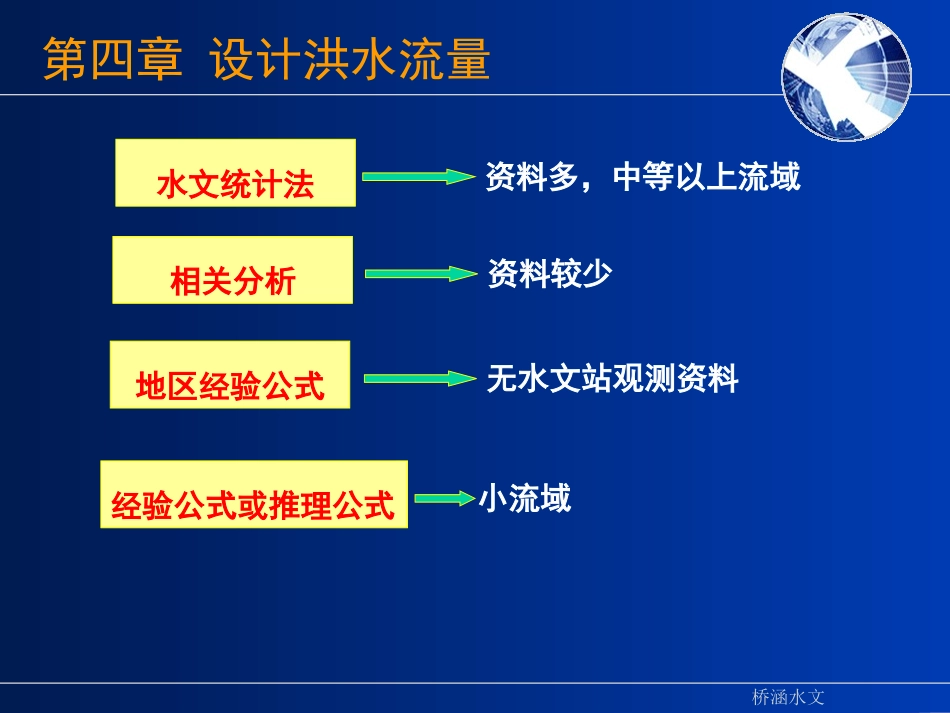

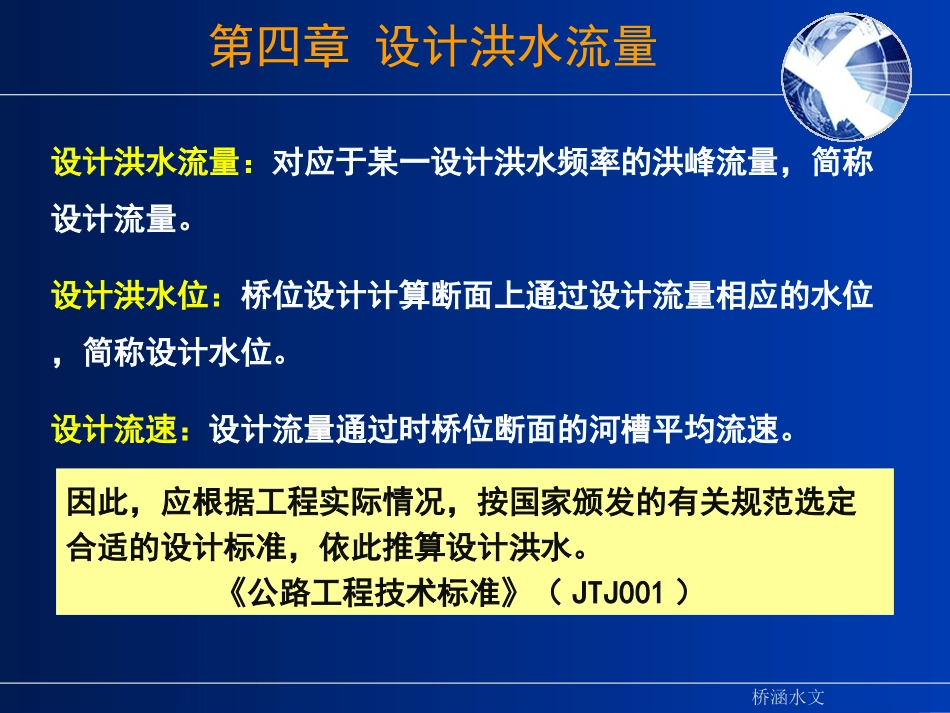

桥涵水文第四章设计洪水流量设计洪水流量：对应于某一设计洪水频率的洪峰流量，简称设计流量。设计洪水位：桥位设计计算断面上通过设计流量相应的水位，简称设计水位。设计流速：设计流量通过时桥位断面的河槽平均流速。因此，应根据工程实际情况，按国家颁发的有关规范选定合适的设计标准，依此推算设计洪水。《公路工程技术标准》（JTJ001）桥涵水文第四章设计洪水流量桥涵水文第四章设计洪水流量水文统计法经验公式或推理公式相关分析资料多，中等以上流域小流域资料较少地区经验公式无水文站观测资料桥涵水文第四章设计洪水流量第二节根据地区经验公式推算设计流量2第一节根据流量观测资料推算设计流量31第三节推理公式和经验公式3第四节桥位断面设计流量水位推算4桥涵水文4.1根据流量观测资料推算设计流量实测资料累计频率统计参数经验频率曲线理论频率曲线但是，由于洪水观测年限与总体相比差之甚远，经验频率点群分布并不是一条光滑的连续曲线；而由三个参数确定的皮尔逊Ⅲ型理论频率曲线，抽样误差也比较大，从而使由计算参数得到的皮尔逊Ⅲ理论频率曲线，与经验频率点群偏离较大，即两者配合不是很好，因此必须采用某种方法来确定合适的统计参数，使两者拟合最好。通过调整统计参数CS、CV，选择一条与经验频率曲线点群拟合最好的理论频率曲线，这种方法叫适线法。桥涵水文4.1根据流量观测资料推算设计流量一、适线法的步骤1.将审核过的水文资料按递减顺序排列，计算各随机变量的经验频率，并点绘于概率格纸上。2.计算统计参数CV，假定CS=m·CV，在我国一般取m=2～4。3.确定线型，根据、CS、Pi查表计算确定理论频率曲线的纵坐标，绘制理论频率曲线。4.观察理论频率曲线与经验频率曲线的符合程度，反复调整统计参数，直到两者符合得最好为止，即可确定统计参数、CV和CS的采用值及采用的理论频率曲线。QQ桥涵水文4.1根据流量观测资料推算设计流量二、资料中特大值的处理（特大洪水处理）特大洪水：历史上曾经发生过的，或近期观测到的，比其它一般洪水大得多的稀遇洪水。它的重现期不能仅根据实测系列的长度来确定，而需要进行调查和考证。实测期、调查期、文献考证期[例3-1-3]某一级公路拟建一座大桥。桥位上游附近的一个水文站，能搜集到14年断续的流量观测资料，经插补和延长，获得1963年至1982年连续20年的年最大流量资料；又通过洪水调查和文献考证，得到1784年、1880年、1949年和1955年连续系列前四次特大洪水；1975年在实测期内也出现过一次特大洪水。调查期文献考证期实测期桥涵水文4.1根据流量观测资料推算设计流量二、资料中特大值的处理（特大洪水处理）按年最大值法所得的实测洪峰流量，若依年序排列，可有三种类型：QN——特大值；n——实测期N——调查或考证的年数，包括实测期n年，首项最大值的重现期a——特大值的总个数l——实测年内的特大值个数不连续系列桥涵水文4.1根据流量观测资料推算设计流量1、不连续系列的经验频率计算（1）不连续系列中前a项特大洪水的经验频率计算，按数学期望公式：PM——不连续N年系列前M项的经验频率；M——特大洪水由大到小的排位序号，M=1，2，…，a；N——调查或考证的年数，包括实测期n年，首项特大洪水的重现期N=T2-T1+1T2——实测连续系列最近的年份；T1——调查考证到最近的年份。1NMPM桥涵水文4.1根据流量观测资料推算设计流量1、不连续系列的经验频率计算（2）实测n年系列普通洪水经验频率的计算：方法一：Pm——连续n年系列中第m项的经验频率；m——由大到小排位的顺序号，若实测期中无特大洪水，则m=1，2，…，n；若有l项特大洪水，则m=l+1，l+2，…，n方法二：1lnlm)1Na1(1NaPm1nmPm桥涵水文4.1根据流量观测资料推算设计流量对于不连续的年最大流量系列，其统计参数的最后确定，仍是应用适线法最适宜。以上计算的均值和变差系数，作为初试值。适线法的基本步骤与连续系列相同。桥涵水文4.1根据流量观测资料推算设计流量[例4-1-3]某一级公路拟建一座大桥。桥位上游附近的一个水文站，能搜集到14年断续的流量观测资料，经插补和延长，获得1963年至1982年连续20年的年最大流量资料；又通过...
