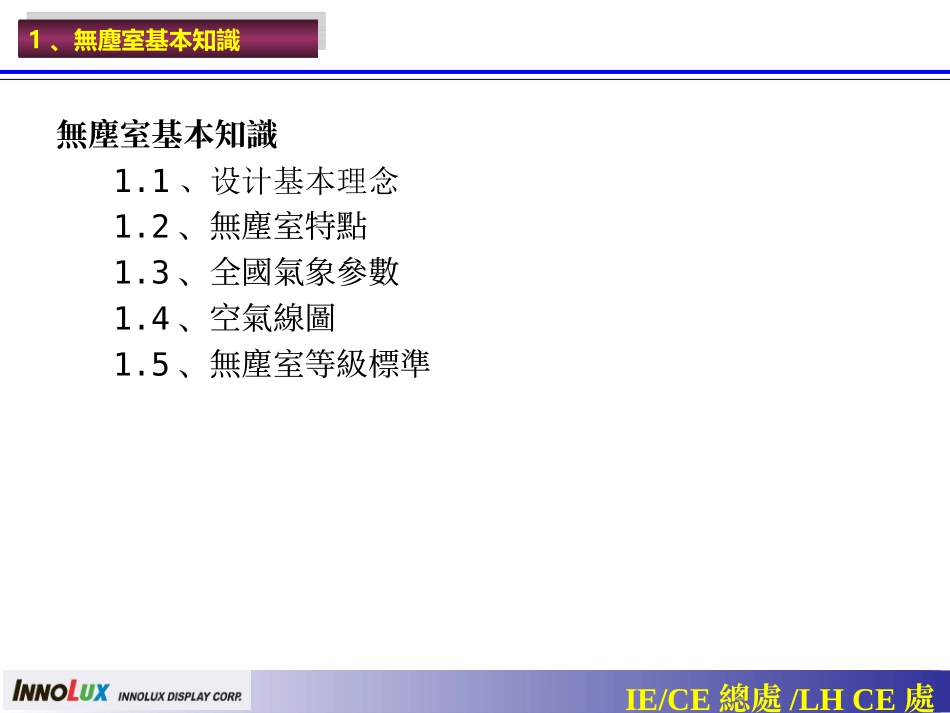

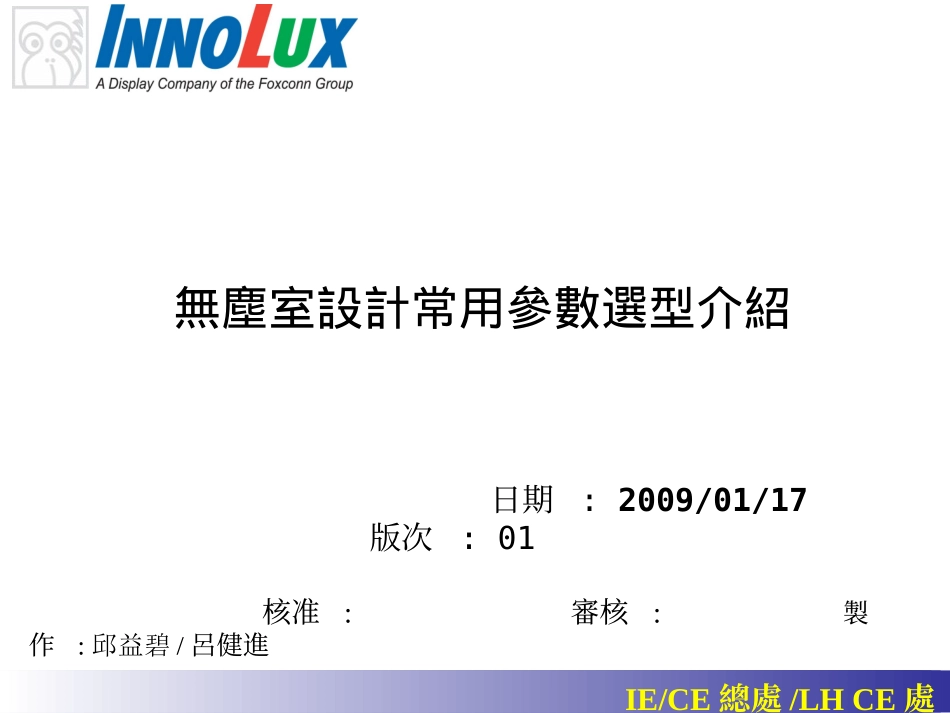

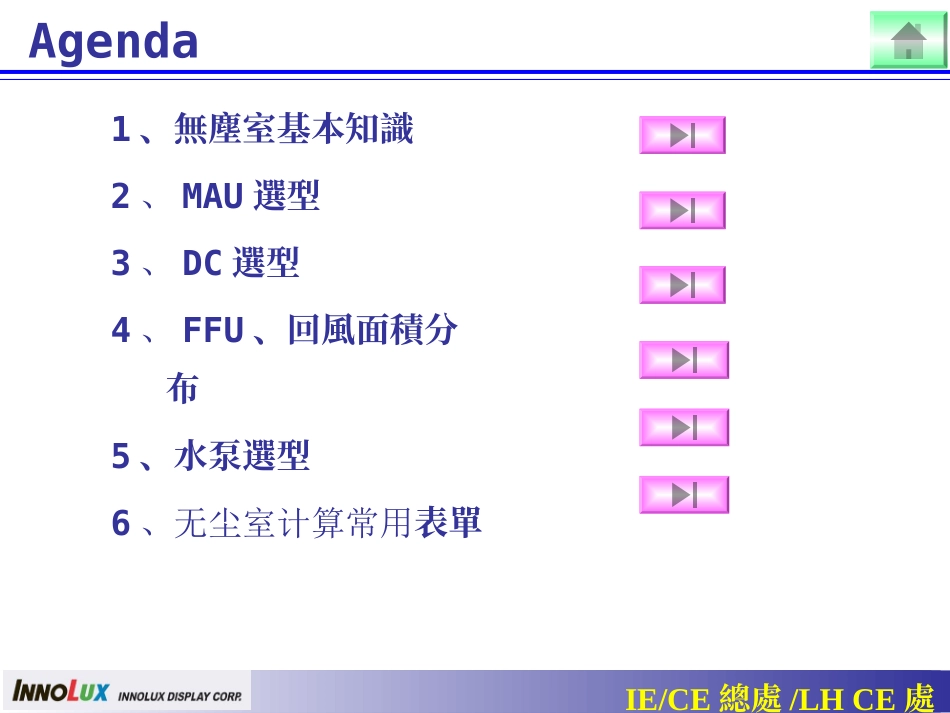

日期:2009/01/17版次:01核准:審核:製作:邱益碧/呂健進IE/CE總處/LHCE處無塵室設計常用參數選型介紹IE/CE總處/LHCE處Agenda1、無塵室基本知識2、MAU選型3、DC選型4、FFU、回風面積分布5、水泵選型6、无尘室计算常用表單IE/CE總處/LHCE處1、無塵室基本知識1、無塵室基本知識無塵室基本知識1.1、设计基本理念1.2、無塵室特點1.3、全國氣象參數1.4、空氣線圖1.5、無塵室等級標準IE/CE總處/LHCE處1.1、设计基本理念-11.1、设计基本理念-1安全防灾防爆规划Crisis-proofPlan安全防灾防爆规划Crisis-proofPlan製程機密防護ConfidentialityofProductionProcessProcess製程機密防護ConfidentialityofProductionProcessProcess結合空氣、水、熱源，提供適應各種需求之最佳環境IE/CE總處/LHCE處目目前無塵室測試分三階段:第一階段AsBuilt:第二階段AtRest:第三階段OperationAsBuilt:無塵室架構及空調都完成，無人員進入、且無設備進入。AsRest:無塵室架構及空調都完成，無人員進入、但設備已進入。Operation:無塵室架構及空調都完成，人員進入、設備進入，已開始生產。目前一般無塵室測試項目及程序如下:1.濾網風速測試(Airflowvelocitytesting)2.濾網洩漏測試(Filterleakagetesting)3.無塵室內溫溼度測試(Temperature&Humiditytesting)4.無塵室內壓差測試(Roompressurizationtesting)5.無塵室內噪音測試(Noiseleveltesting)6.無塵室內照度測試(Lightingleveltesting)7.無塵室內環境微粒子測試(AirParticlecounts)1.1、设计基本理念-21.1、设计基本理念-2IE/CE總處/LHCE處A风量大洁净室主要是通过空气量的循环来过滤空气中的尘埃、细菌等，实现对空气中非生物粒子和生物粒子的控制，达到洁净的标准。因此需要有足够的风量来保证室内的洁净度。洁净室的风量一般按照室内换气次数来计算，通常是10倍，甚至几十倍，尤其是单向流洁净室，换气次数达到房间体积的几百倍。B风机的压头高洁净室一般至少要采用初、中、高三级过滤器过滤，而这三级过滤器的阻力加起来就有700～800帕左右，，以保证维持洁净室的正负压调节的要求，所以洁净室的管道阻力一般比普通空调的要多一倍以上。需要克服这些阻力，就要求空气处理机组的送风机有足够的压头，在这种大风量，大压头的情况下，对机组的漏风率也是一种考验，洁净室用空气处理机组的漏风率越低，节省的能源就越多，运行费用就越低。C温湿度控制精度高为了实现恒温恒湿，那么要求空气处理机组中至少要具备制冷、制热、加湿、除湿等功能段，而且需要精密控制的方式；如换热器要采用高效率的亲水翅片，并且水流量采用比例积分控制，加湿量也要采用比例积分或者是PID调节的方式，以便实现更高的控制精度。D正负压控制严格要想有准确的压差控制值，在洁净室空气处理机组要求要有较低的漏风率，才能有较高的控制精度.E拥有良好的过滤系统洁净技术对微生物、尘埃等的控制程度，主要取决于过滤器的性能。洁净室一般至少要经过三级过滤，空气处理机组配备初、中效过滤器，送风末端配高效过滤器。空气过滤器需要有良好的品质，一旦发生泄漏，就再也不可能达到洁净的可能。除了本身不能有任何的泄漏，过滤器在空调箱的密封也要引起注意。1.2、無塵室空調特點介紹1.2、無塵室空調特點介紹IE/CE總處/LHCE處1.3、全国气象参数一览表1.3、全国气象参数一览表地名室外计算(干球)温度夏季空气调节室外计算湿球温度最热月平均温度室外计算相对湿度(%)冬季夏季采暖空气调节最低日平均通风通风空气调节空气调节日平均计算日较差最冷月月平均最热月月平均最热月14时平均汕头965.1133132.829.85.827.728.2798473广州752.9133133.530.16.527.728.4708367湛江1074.2163133.730.56.227.828.9798170海口12106.9173234.529.98.827.928.4858367桂林30-2.983233.930.56.52728.3717861南宁752.4133234.230.37.527.528.3758266济南-7-10-13.7-23134.831.36.726.727.4547354武汉-2-5-11.333335.231.96.328.228.8767963长沙0-3-6.9553335.8327.327.729.3817559沈阳-19-22-24.9-122831.427.28.125.424.6447356吉林-25-28-33.8-182730.326.18.124.522.9727964长春-23-26-29.8-162730.525.98.824...
