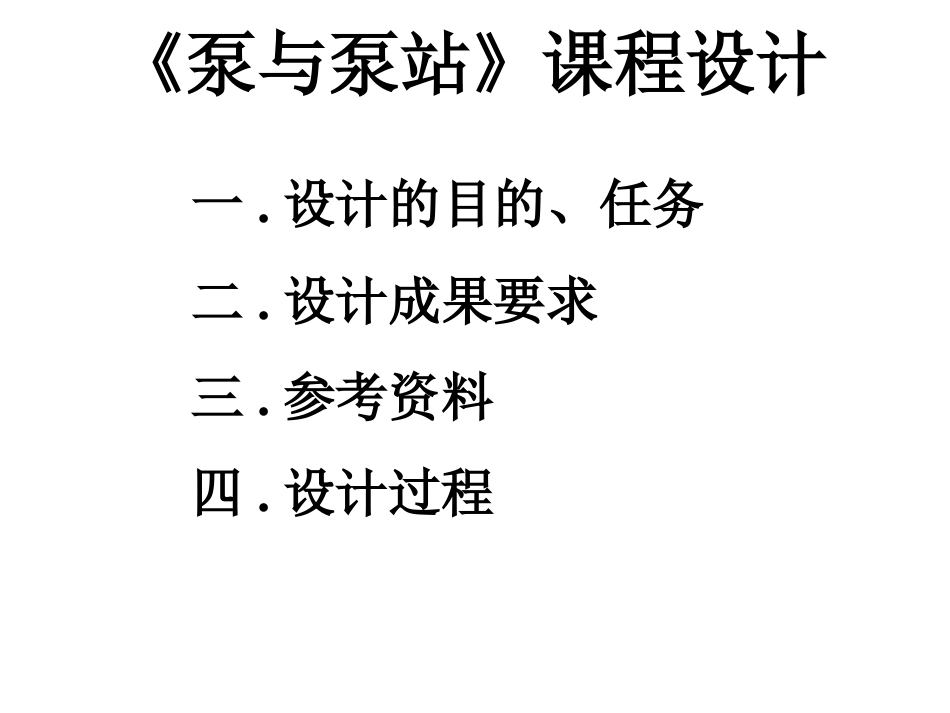

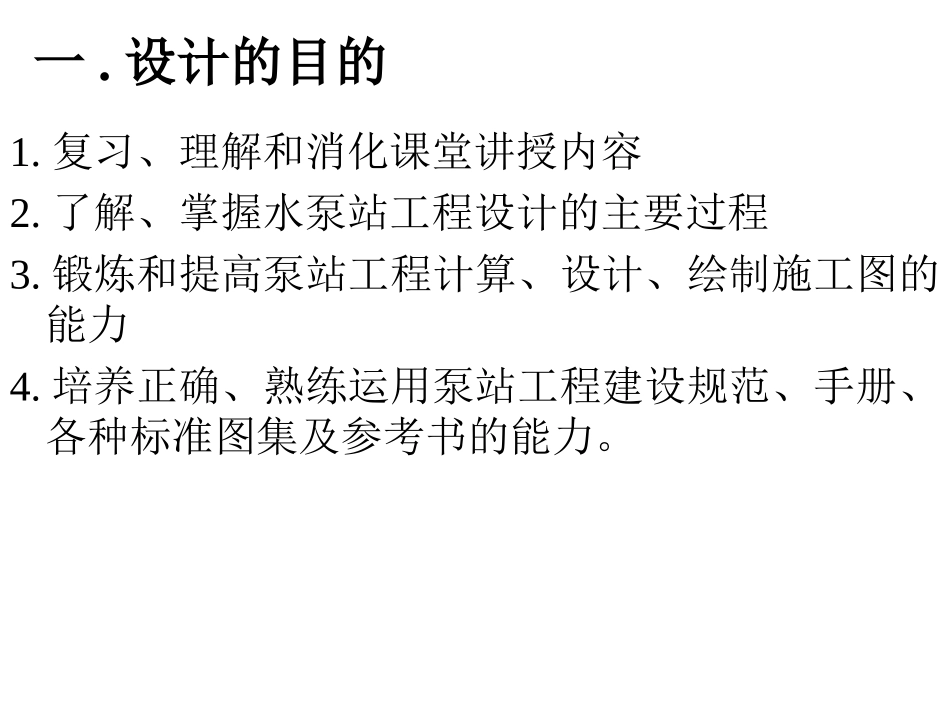

《泵与泵站》课程设计一.设计的目的、任务二.设计成果要求三.参考资料四.设计过程一.设计的目的1.复习、理解和消化课堂讲授内容2.了解、掌握水泵站工程设计的主要过程3.锻炼和提高泵站工程计算、设计、绘制施工图的能力4.培养正确、熟练运用泵站工程建设规范、手册、各种标准图集及参考书的能力。二.设计任务1.根据所给的原始资料确定泵站的设计流量;确定水泵的扬程。3.确定水泵型号,台数。4.布置泵站内机组布置形式及并完成工艺设计及计算。5.完成泵站内的辅助设备的选择。6.完成泵站机器间平立剖面图的绘制。三.设计成果及要求1．机器间图纸绘制2．设计说明书1份1．绘制下列图纸（1#图）（1）机器间平面图（2）Ⅰ-Ⅰ剖面图（3）Ⅱ-Ⅱ剖面图•图纸应符合制图标准（图框、标题栏、图名（剖面））；•比例尺采用1：50，1:100文字要求用仿宋体，大小相同；•图中线条应粗细、主次分明（管线加粗加重，结构线尺寸线细）；•尺寸标注详细，单位以mm计：标注出主要相关尺寸如：管径、轴线标高、管件长度、主要的尺寸线等）；•设计说明及设备材料一览表（图右下方）机器间平面图1：1001-1剖面图1：1002-2剖面图1：1002．设计说明书1份要求不少于3000字，格式规范，书写工整，内容完整，计算正确，不允许雷同。封皮：统一要求题目：XX排水泵站课程设计指导教师：李亚峰、刘强、许秀红、唐玉兰、班福忱一.设计原始资料二.设计任务三.设计计算四.参考资料具体要求：四.参考资料1．给水排水设计手册第1册，常用资料.2．给水排水设计手册第5册，城市排水.3．给水排水设计手册第10册，器材与装置4．给水排水设计手册第11册，常用设备.5．《水泵与水泵站》姜乃昌，中国建筑工业出版社.一.设计原始资料1．泵站进水管的最大小时流量为L/s。2．泵站进水管管底标高为m，管径为mm，充满度为。3．泵站出水直接送至污水处理厂的沉砂池，沉砂池的水面标高m，泵站至沉砂池的管道长度为m。4．泵站选定位置不受洪水威胁，地面标高为m。5．地质条件为亚粘土，地下水位标高为m，冰冻深度为m。1．泵站进水管的最大小时流量为一班：n学号——300L/s+(n-1)6L/s二班：n学号——400L/s+(n-1)5L/s三班：n学号——500L/s+(n-1)4L/s四班：n学号——600L/s+(n-1)3L/s五班：n学号——700L/s+(n-1)2L/s2．泵站进水管管底标高为m，管径为mm，充满度为。一班：40/600/0.8二班：40/700/0.8三班：42/800/0.8四班：42/900/0.8五班：42/900/0.853．泵站出水直接送至污水处理厂的沉砂池，沉砂池的水面标高m，泵站至沉砂池的管道长度为m。一班：48/50二班：49/60三班：50/70四班：51/80五班：52/904．泵站选定位置不受洪水威胁，地面标高为m。一班：44二班：44三班：45四班：46五班：465．地质条件为亚粘土，地下水位标高为m，冰冻深度为m。一班：38/1.2二班：38/1.1三班：38/1.0四班：38/0.9五班：38/0.8二.设计任务1.根据所给的原始资料确定泵站的设计流量;确定水泵的扬程。3.确定水泵型号,台数。4.完成泵站内机组布置、管道工艺设计及计算。5.完成泵站内的辅助设备的选择。6.完成泵站机器间及集水池主尺寸的确定。7.完成泵站机器间平、立、剖面图的绘制。三.设计计算1.确定设计流量和扬程。(1)确定设计流量1）泵站设计流量2）单泵设计流量•小型排水泵站最高日污水量<5000m3，设1~2套机组（不计备用泵）。•大中型排水泵站最高日污水量>15000m3，设3~4套机组（不计备用泵）。（2）确定扬程H=HST+h+(1~2)1）HST–最低水位与最高水位相对于沉砂池水位的高差2）h—泵站内、泵站外1）HST静扬程的确定2）h—泵站内、泵站外假定泵站内管道中的水头损失按1~2m估算;而泵站外管道损失按设计流量和初选管径及长度确定；局部阻力按20~30%计算。水力计算表(第一册常用资料）2．初步选泵（查第十一册常用设备）水泵型号，主要技术参数，工作泵和备用泵台数。1）水泵类型:PW(L)、WL型、混流泵、双吸式离心泵、轴流泵、潜污泵、F型耐腐蚀泵等2）选择水泵的型号，工作泵和备用泵台数。考虑高水位、低水位都能在高效段工作，并考虑单泵工作和并联工作的效率问题。双吸式水泵构造构造尺寸进出口法兰即吐出锥管的尺寸3．选电动机配套电机型...
