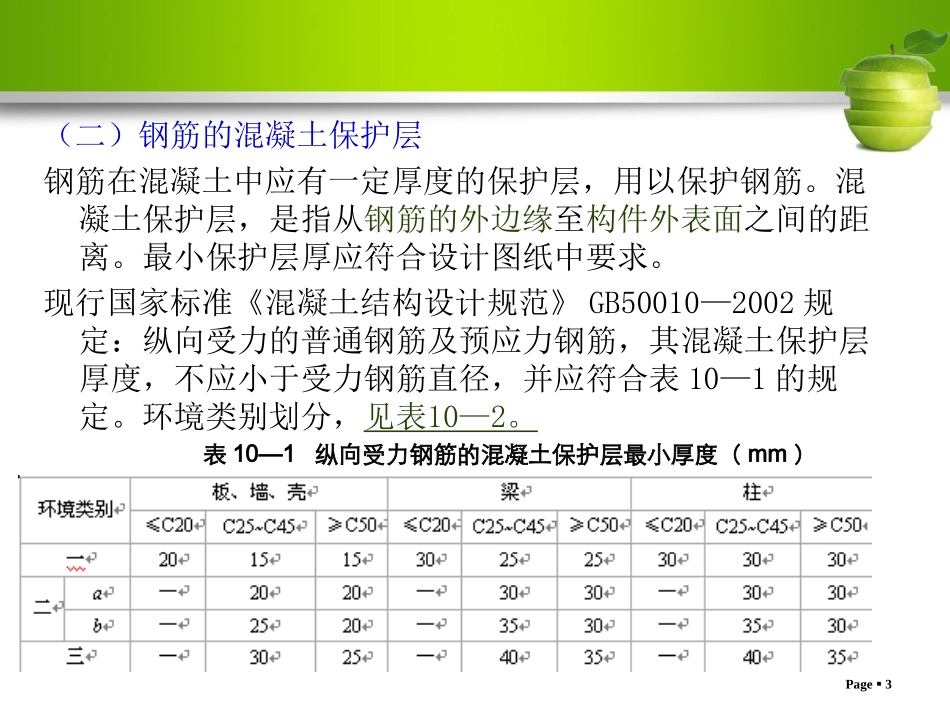

第十章钢筋工程计量与计价Page2第一节钢筋计量与计价一、基本问题（一）常用混凝土构件的钢筋分类1）受力钢筋，又叫主筋，配置在构件的受弯、受拉等区域承受拉力。2）架立钢筋，又叫构造筋。3）箍筋4）分部筋5）附加钢筋Page3（二）钢筋的混凝土保护层钢筋在混凝土中应有一定厚度的保护层，用以保护钢筋。混凝土保护层，是指从钢筋的外边缘至构件外表面之间的距离。最小保护层厚应符合设计图纸中要求。现行国家标准《混凝土结构设计规范》GB50010—2002规定：纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度，不应小于受力钢筋直径，并应符合表10—1的规定。环境类别划分，见表10—2。表10—1纵向受力钢筋的混凝土保护层最小厚度（mm）Page4（三）受力钢筋的弯钩直钢筋端部弯钩增加量：直钢筋端部180°弯钩增加量6.25d。直钢筋端部135°弯钩增加量11.9d。直钢筋端部90°弯钩增加量3.5d。箍筋端部弯钩增加量：箍筋端部弯钩180°弯钩（S形单支箍用）增加量8.25d。箍筋端部弯钩135°弯钩增加量11.87d。箍筋端部弯钩90°弯钩增加量6.21d。钢筋端部弯钩增加量可查表10—6。Page5（四）弯起钢筋增加长度弯起钢筋主要在梁和板中，其弯起角度（α）由设计确定。常用的弯起角度有30°、45°、60°三种。弯起钢筋图示长度计算时，只需计算出弯起段长度与其水平投影长度的差额（即弯起增加量）△L。当α＝30°时，△L＝0.268h0；当α＝45°时，△L＝0.414h0；当α＝60°时，△L＝0.577h0。弯起钢筋的弯起角度应按设计规定。当设计无明确规定时，弯起角度按以下计算：梁高大于800mm时，按60°；梁高800mm以内者，按45°；板按30°。Page6（五）钢筋的搭接接头现行国家标准《混凝土结构工程施工质量验收规范》》GB50204—2002规定：1．钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。2．同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：对梁类、板类及墙类构件，不宜大于25%；对柱类构件，不宜大于50%；当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。Page73、当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25%时，其最小搭接长度应符合表10—5的规定。注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。4、当纵向受拉钢筋搭接接头面积百分率大于25%，但不大于50%时，其最小搭接长度应按表10—5中的数值乘以系数1.2取用；当接头面积百分率大于50%时，应按表10—5中的数值乘以系数1.35取用。表10-5钢筋最小搭接长度(Ld)Page8（六）钢筋的单位理论质量钢筋的理论质量值（kg/m）按教材中表10-5计算。（七）其他1、马凳是指用于支撑现浇混凝土板或现浇雨篷板中的上部钢筋的铁件。马凳的个数，设计有规定的按设计规定，设计无规定时，马凳的材料应比底板钢筋降低一个规格，长度按底板厚度加200ｍｍ计算，每平方米1个计算。2、S钩是指用于拉结现浇钢筋混凝土墙内受力钢筋的单支箍。所示。设计无规定按φ8钢筋，长度按墙厚加150ｍｍ计算，每平方米3个计算。墙体拉结S钩钢筋质量＝（墙厚＋0.15）×(墙面积×3)×0.395Page9二、钢筋分项（一）清单分项及计算规则《清单规范》将钢筋工程项目分为现浇混凝土钢筋、预制构件钢筋等8个子项目，具体见教材中表10-6.（二）定额分项及计算规则1）钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。2）计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；设计未规定搭接长度的，已包括在钢筋的损耗率之内，不另行计算搭接长度。钢筋电渣压力焊接、套筒挤压等接头，以个数计算。Page10三、钢筋计算方法（一）钢筋工程量计算钢筋工程量计算的表达式为：钢筋工程量＝钢筋图示长度×钢筋单位理论质量钢筋单位理论质量=0.617D^2（二）一般钢筋长度计算直筋长度=构件长度－两端保护层＋弯钩长度＋弯起增加长度＋钢筋搭接长度（三）弯起钢筋长度计算直筋长度=构件长度－两端保护层＋弯钩长度＋斜长增加值＋钢筋搭...
