吸油过滤器分析与应用VIP免费

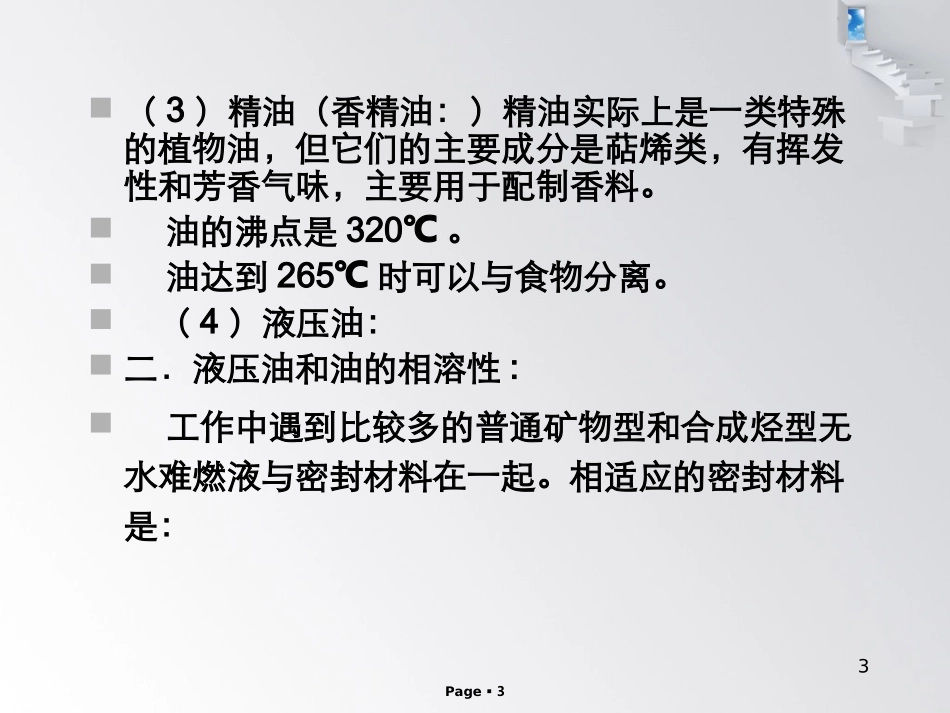

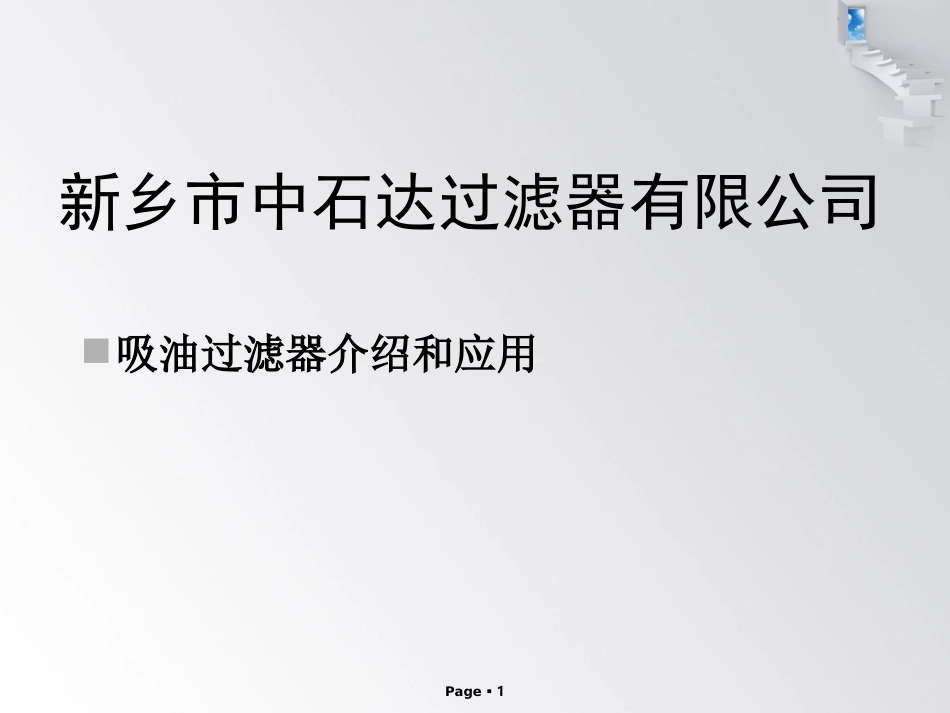

Page1新乡市中石达过滤器有限公司吸油过滤器介绍和应用Page2液压系统过滤器概述一.油:在常温下为液体的憎水性物质的总称。油的种类:（1）植物油、动物油：。植物油和动物油的主要成分是脂肪酸的甘油酯，所以又称脂油（脂肪油）；在通常情况下不会挥发，所以有时总称为固定油(fixedoil)。植物油和动物油又根据它们是否可供食用，可分为食用油（如大豆油、芝麻油、橄榄油、花生油、葵花籽油等）和非食用油（如桐油、蓖麻油等）。（2）矿物油是石油、页岩油和它们的产品，其主要成分是碳氢化合物。大多数有挥发性，可以蒸馏或分馏，再经加工可得汽油、煤油、润滑油等。Page3（3）精油（香精油：）精油实际上是一类特殊的植物油，但它们的主要成分是萜烯类，有挥发性和芳香气味，主要用于配制香料。油的沸点是320℃。油达到265℃时可以与食物分离。（4）液压油：二．液压油和油的相溶性:工作中遇到比较多的普通矿物型和合成烃型无水难燃液与密封材料在一起。相适应的密封材料是：3Page4A．普通矿物型和合成烃型常温可应用丁睛胶（NBR），高温用氟橡胶（FPR），低温用硅橡胶（SI）。B．磷酸酯液压油（HFDR）优先选用三元乙丙橡胶和丁基橡胶（IIR），很多液压元件供应商在产品样本资料里都标明氟橡胶适用于磷酸酯液压油，但选材料时时还是要注意，应尽量采用三元乙丙橡胶，尤其是介质为航空磷酸酯液压油。4Page5聚四氟乙烯是耐磷酸酯的非常好密封材料。C．水乙二醇：水乙二醇是由水（35~55%）和乙二醇相溶，并加入水溶性稠化剂、抗氧防锈剂以及抗泡剂等制成，水乙二醇是一种呈透明的真溶液，具有良好的稳定性和流动性，高的粘度指数。其难燃性决定于水含量，水量低于35%会大幅度降低，并且粘度显著增加。故当在较高温度下使用时需及时补水钢厂的水乙二醇做介质的系统。现在阀元件密封等都采用了氟橡胶5Page6三．油的粘度:有动力粘度、运动粘度和条件粘度三种测定方法。动力粘度：(CGS)泊P是二液体层相距1厘米，其面积各为1平方厘米相对移动速度为1厘米/秒时所产生的阻力。单位为克/厘米•秒。1克/厘米•秒=1泊一般：工业上动力粘度单位用泊来表示。运动粘度：st（斯）在温度t℃时，运动粘度用符号γ表示，在国际单位制中，运动粘度单位为斯（ST），6Page7即每秒平方米(m2/s)，实际测定中常用厘斯，(cst)表示厘斯的单位为每秒平方毫米(即1cst=1mm2/s)。运动粘度广泛用于测定喷气燃料油、柴油、润滑油等液体石油产品深色石油产品、使用后的润滑油、原油等的粘度，运动粘度的测定采用逆流法。常见的32#和36#油。四．油泵：液压系统的心脏1.几种典型液压泵结构图:7Page8液压油泵种类8Page9轴向柱塞式斜轴结构定量泵9Page10轴向柱塞式斜轴结构变量泵Page11Page12Page13液压系统中油滤的安装位置Page14吸油管路过滤器吸油管路（油箱——液压泵进口）或直接在油箱内安装吸油滤是对液压泵进行保护的必要措施，其精度一般为100～180微米，视泵的自吸能力不同进行确定，流阻过大导致液压泵气蚀。可直接安装在油箱内的吸油滤Page15Page16安装在油箱外壁或管路的吸油滤:Page17压力管路油滤:压力管路油滤，不仅是保护其下游的元件，作为保证系统油液污染度的主要油滤，通过自身对油液的高效净化，对液压泵也起到很好的保护作用，过滤精度为5—10μm过滤器受的压力大,振动也很利害.压力管路油滤的许可压差，根据不同压力级别，范围在0.3～0.7MPa。作为地面设备用压力管路油滤，综合考虑成本、安装空间，能大则大。Page18Page19Page20回油管路油滤各类元件在工作过程中所产生的磨粒等各种污物可以通过设置回油管路油滤而被拦截，避免再次回到油箱、再次被液压泵吸入.回油管路油滤的许可压差，根据不同压力级别，范围在0.3～0.5MPa。精度根据油液污染度要求具体确定。回油管路油滤的设置所要考虑的因素要更多些，其中一个重要因素是液压冲击，尤其是上游有液压缸和比例阀的情况下，在高压下液压缸的换向和比例阀的突然掉电，都会产生很大的瞬间流量冲击，对油滤的滤芯会造成很大的伤害，在设计选用回...
