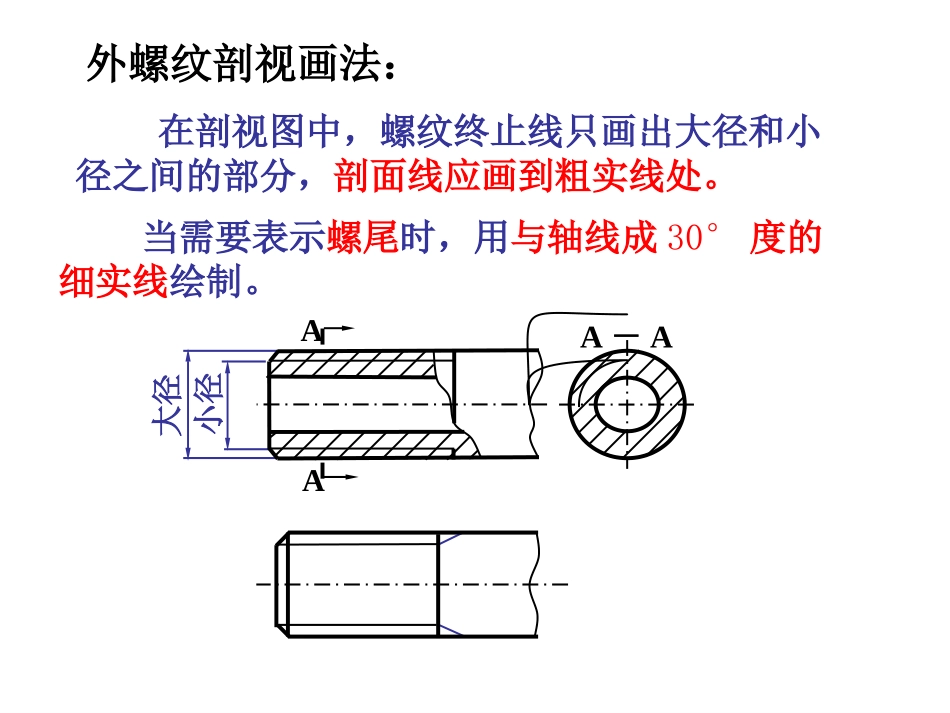

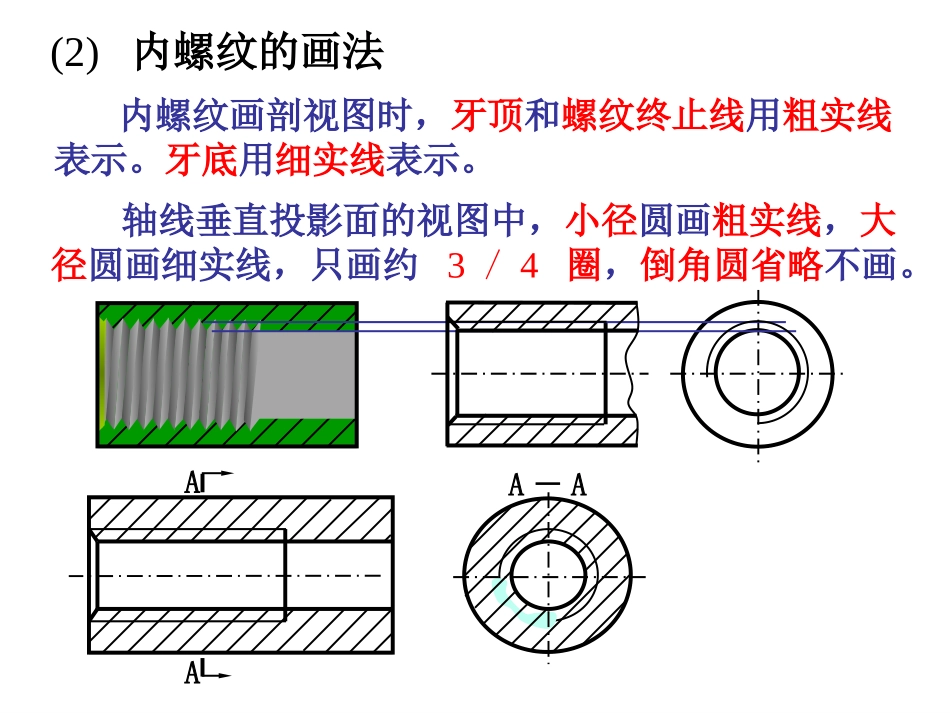

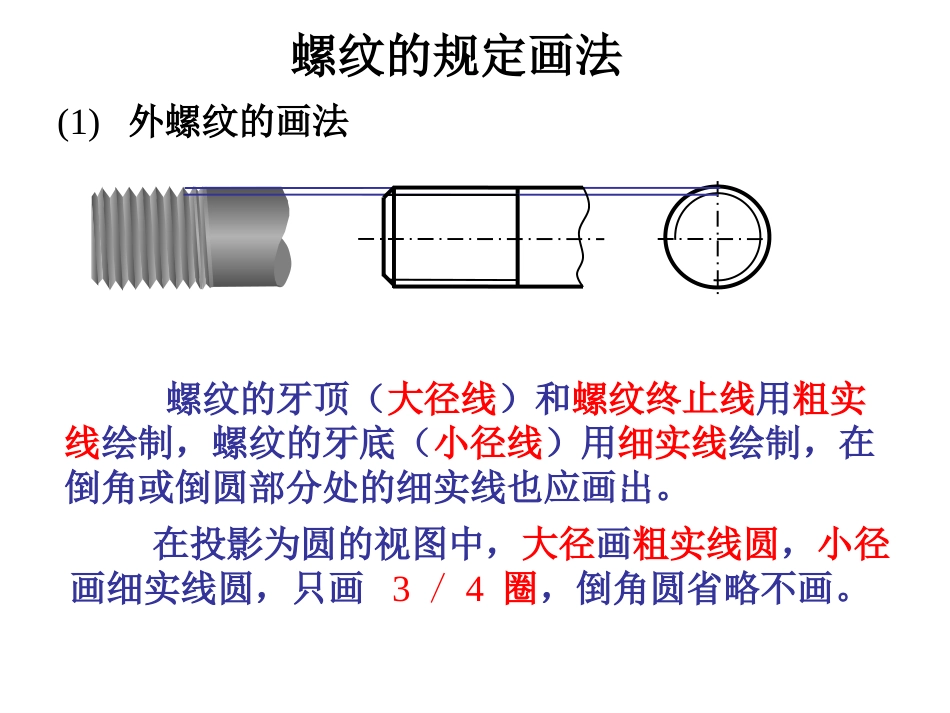

螺纹的规定画法(1)外螺纹的画法螺纹的牙顶（大径线）和螺纹终止线用粗实线绘制，螺纹的牙底（小径线）用细实线绘制，在倒角或倒圆部分处的细实线也应画出。在投影为圆的视图中，大径画粗实线圆，小径画细实线圆，只画3／4圈，倒角圆省略不画。在剖视图中，螺纹终止线只画出大径和小径之间的部分，剖面线应画到粗实线处。当需要表示螺尾时，用与轴线成30°度的细实线绘制。小径大径A－AAA外螺纹剖视画法：内螺纹画剖视图时，牙顶和螺纹终止线用粗实线表示。牙底用细实线表示。轴线垂直投影面的视图中，小径圆画粗实线，大径圆画细实线，只画约3／4圈，倒角圆省略不画。(2)内螺纹的画法AAA－A120°不穿通螺纹孔的画法:钻孔118°0.5D攻丝螺纹牙型的表示(1)重合画法(2)移出局部放大Ⅰ5:1Ⅰ螺纹相贯的画法螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。(3)内螺纹和外螺纹连接画法注意：1.旋合部分按外螺纹的画法绘制。其余部分按各自画法绘制。2.表示大、小径的粗细实线要对齐，与倒角大小无关。AAAA画图步骤：★画外螺纹；★确定内螺纹的端面位置；★画内螺纹及其余部分投影。5、螺纹的类型及标注联接螺纹MGTrB粗牙细牙螺纹管螺纹梯形螺纹锯齿形螺纹普通是最常用的联接螺纹用于细小的精密或薄壁零件用于水管、油管、气管等薄壁管子上，用于管路的联接。用于各种机床的丝杠，做传动用。只能传递单方向的动力。螺纹种类特征代号外形图用途传动螺纹(1)标注的基本格式特征代号公称直径×导程(P螺距)旋向公差带代号－旋合长度代号☆粗牙螺纹不标注螺距；☆旋合长度为中等时，“N”可省略。☆右旋螺纹不用标注旋向，左旋时则标注LH；右旋左旋长：L中等：N短：S中径和顶径公差带代号－☆公差带代号应按顺序标注中径、顶径公差带代号；☆单线螺纹导程(P螺距)螺距改为；M10×1LH-5g6g-S意义：公称直径为10mm，螺距1mm的单线左旋细牙普通外螺纹；公差带代号为5g6g，短旋合长度。普通螺纹(粗牙、细牙普通螺纹)例1：M8－6H－L意义：公称直径为8mm，单线右旋粗牙普通内螺纹；公差带代号为6H，长旋合长度。普通螺纹(粗牙、细牙普通螺纹)例2：梯形螺纹例3：意义：公称直径为40mm,螺距7mm的双线左旋梯形外螺纹；公差带代为7e，中等旋合长度。Tr40×14(P7)LH-7e梯形螺纹例4：意义：公称直径为32mm，螺距6mm的单线右旋梯形内螺纹；公差带代为7H，中等旋合长度。Tr32×6－7H管螺纹意义：螺纹内螺纹，右旋，尺寸代号为1。G11″例5：二、螺纹紧固件的标记和画法平垫圈弹簧垫圈圆螺母用止动垫圈圆螺母六角螺母六角头螺栓双头螺柱六角开槽螺母内六角圆柱头螺钉开槽圆柱头螺钉开槽沉头螺钉紧定螺钉精度：A、B、C标记：名称标准代号螺纹代号×长度例：螺栓GB5780-2000M24×100规格尺寸：大径（d）和螺栓长度L螺纹紧固件的标记sedL(b)k15º~30º头部螺杆倒角(1)螺栓15º~30º螺栓的画法(2)双头螺柱规格只寸：螺纹大径和双头螺柱长度标记：名称标准代号类型螺纹代号×长度例：螺柱GB897-1988M12×50旋入端拧紧端bm:钢：bm=d铸铁:bm=1.25d或1.5d铝:bm=2d(3)连接螺钉种类：开槽圆柱头、十字槽沉头螺钉规格尺寸：螺钉直径、螺钉长度规定标记：名称标准代号螺纹代号×长度例：螺钉GB/T65-2000M10X45十字槽沉头螺钉开槽圆柱头螺钉(4)紧定螺钉种类：锥端、平端、圆柱端紧定螺钉规格尺寸：螺钉直径、螺钉长度规定标记：名称标准代号螺纹代号×长度例：螺钉GB71-1985M5×12LdLdLd锥端紧定螺钉平端紧定螺钉圆柱端紧定螺钉规格尺寸：螺纹大径精度：A、B、C规定标记：名称标准代号螺纹代号例：螺母GB6170-2000M20(5)螺母d0.8d2d种类：平垫圈、弹簧垫圈d1h倒角形平垫圈弹簧垫圈(6)垫圈0.15d1.1d2.2d垫圈GB/T97.112规格指用于M12的螺栓或螺钉平垫圈开口斜向左上方2.螺纹紧固件的连接画法l计=t1+t2+0.15d(垫圈厚)+0.8d(螺母厚)+0.3d★螺栓、垫圈、螺母按不剖画★螺栓的有效长度按下式计算计算后查表取标准值★两连接件的剖面线方向相反t1l0.3dt2★被连接件的孔径=1.1d(1)螺栓装配图画法画图步骤：先画俯视图较方便(2)双头螺柱联接装配图画法tbmll计=t+0.15d+0.8d+0.3d螺柱长度:钢：bm=d铸铁:bm=1.25d或1.5d铝:bm=2d(3)螺钉装配图...
