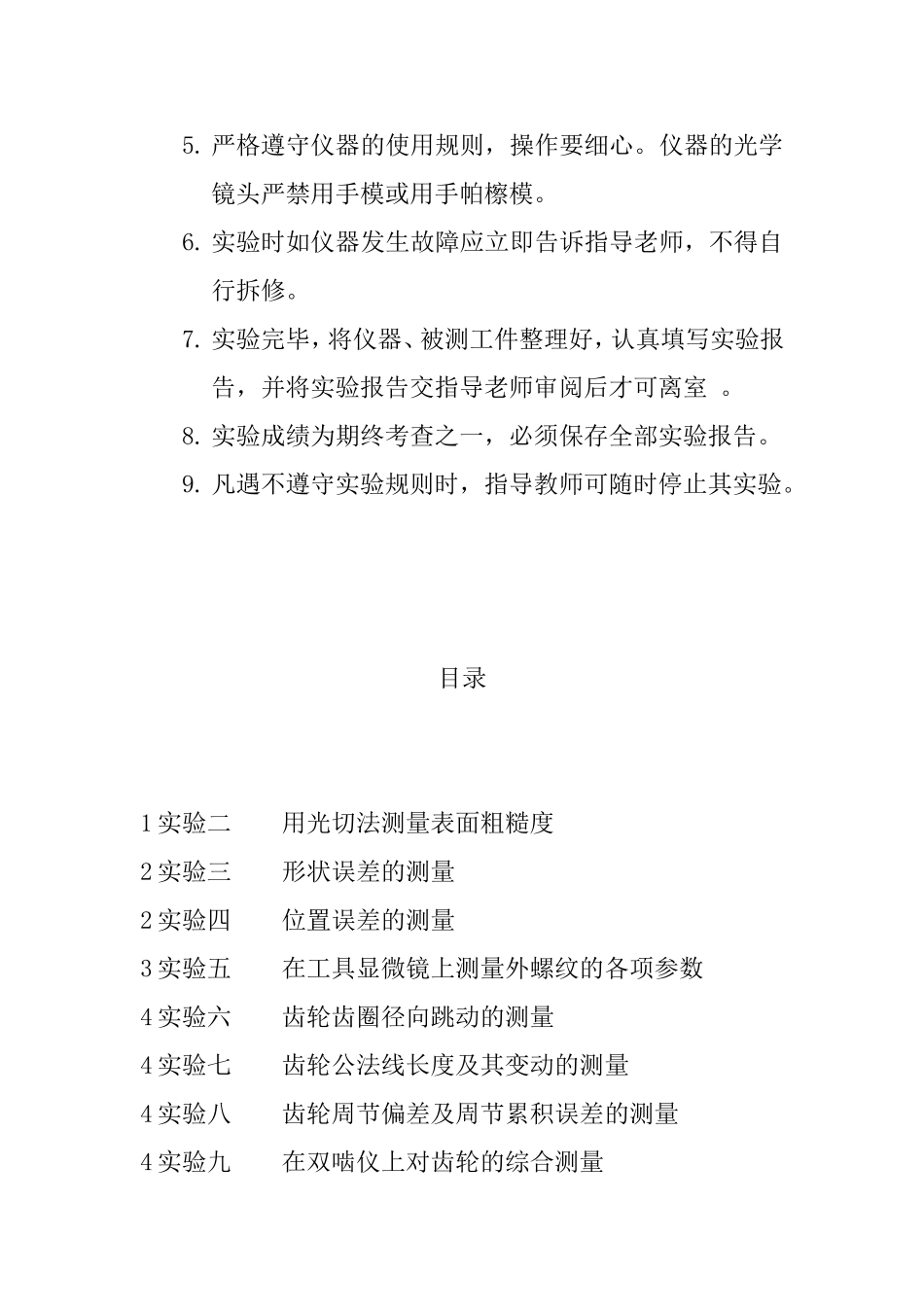

互换性与技术测量实验指导书刘惠娟桂林电子工业学院2004学生实验须知1.在规定时间准时进入实验室，入室前必须更换拖鞋，除有关书籍和文具外，其它物品一侓不准带入实验室。2.进入实验室后，严禁随地吐痰；严禁吸烟和乱抛纸屑，保持室内清洁和安静。3.凡与本实验无关的仪器均不得乱动。4.实验前，首先预习实验指导书，在指导老师的同意下方可使用仪器。5.严格遵守仪器的使用规则，操作要细心。仪器的光学镜头严禁用手模或用手帕檫模。6.实验时如仪器发生故障应立即告诉指导老师，不得自行拆修。7.实验完毕，将仪器、被测工件整理好，认真填写实验报告，并将实验报告交指导老师审阅后才可离室。8.实验成绩为期终考查之一，必须保存全部实验报告。9.凡遇不遵守实验规则时，指导教师可随时停止其实验。目录1实验二用光切法测量表面粗糙度2实验三形状误差的测量2实验四位置误差的测量3实验五在工具显微镜上测量外螺纹的各项参数4实验六齿轮齿圈径向跳动的测量4实验七齿轮公法线长度及其变动的测量4实验八齿轮周节偏差及周节累积误差的测量4实验九在双啮仪上对齿轮的综合测量5实验十产品质量检验设计性实验实验二用光切法测量表面粗糙度一、实验目的：1．掌握应用光切法测量表面粗糙度的基本原理。2．练习用9J光切显微镜测量Rz、Ry及S的方法。二、仪器及其工作原理应用光切原理设计而成的测量表面粗糙度的仪器称为光切显微镜（或双管显微镜）。我国生产的光切显微镜有JSG—I型和9J型，光切显微镜适于测量微观不平度+点高度Rz、轮廓的最大高度Ry，以及较规则表面（如车、下、铣、刨等）的轮廓单峰平均间距S和轮廓微观不平度的平均间距Sm值。9J型光切显微镜的外型如图3—1所示，仪器测量的微观不平高度范围为（0.8—63）um，其工作原理如图3—2所示。图3—1图3—2由光源1发出的光线经聚光镜2和狭缝3，物镜4后，成为具有一定宽度的平行光束，以倾斜45º的方向照射在被测表面上。由于被测表面的微观不平度，表面的波峰在S点发生反射，波谷在S′点发生反射。通过观察显微镜的物镜，它们各成象在分化板5的A点和A′点，在目镜观察到的是一条与被测表面轮廓一致的弯曲亮带，通过目镜分化板与测微鼓可测出A点和A′点之间的距离R′,被测表面微观不平高度R既为：R=R′×E(um)式中E—为仪器分度值，（与投射角（45º），目镜千分尺结构和物镜放大倍数有关。选用不同物镜的放大倍数时，E值不同。三、实验步骤1．确定取样长度与评定长度由图样上给定的Rz值查表3—1，确定对应的取样长度。评定长度的选择如下：被测表面的均匀性较好（如车、下、铣、刨等）≤5。被测表面的均匀性较差（如磨、抛光、研磨等）>5。表3—1取样长度的选用注：Rz、Ra以（um）为单位2.选择物镜按表3—2选择如果取样长度小于视场直径，则在一个视场内便可完成测量。如果取样长度大于视场直径，则需移动工作台，使被测表面顺次移入视场测量。3．接通电源，擦净被测工件并置于工作台上，使加工痕迹与光带垂直，也与工作台纵向移动方向垂直。4．旋松旋手5，转动调节螺母4，使支臂3慢慢下降（注意：支臂下降时镜头不得与工件表面接触，以免被损坏），直到肉眼在工件上看到一条绿色光带后锁紧旋手5。5．用微调手轮6调节光带的清晰度，调节到目镜分划板上的光带影象最清晰为止。6．转动目镜，使分划板上十字线的横线平行于光带轮廓的中线（估计方向）然后固定目镜（图2—3a）。7.进行测量①．微观不平度十点高度的测量转动目镜测微鼓，使十字线的横线分别与取样长度内的五个最高点（轮廓峰顶）相切，记下读数R2、R4、R6、R8、R10（图3—3b）；再使十字线的横线分别与五个最底点（轮廓谷底）相切，记下读数R1、R3、R5、R7、R9（图3——3c），Rz=·E(um)在评定长度范围内，测出几个取样长度的值，取其平均值为测量结果。Rz=②．轮廓的最大高度的测量在取样长度内，轮廓的最大峰顶线与最大谷底线之间的距离，即为轮廓的最大高度。Ry=(Rmax–Rmin)·E(un)其中Rmax为最大峰高值，Rmin为最大谷底值。在评定长度范围内，测出几个取样长度的Ry值，取其平均值作为测量结果。既Ry=③．单峰平均间距的测量用目镜分化板中的垂直线对准光影的第一个峰...
