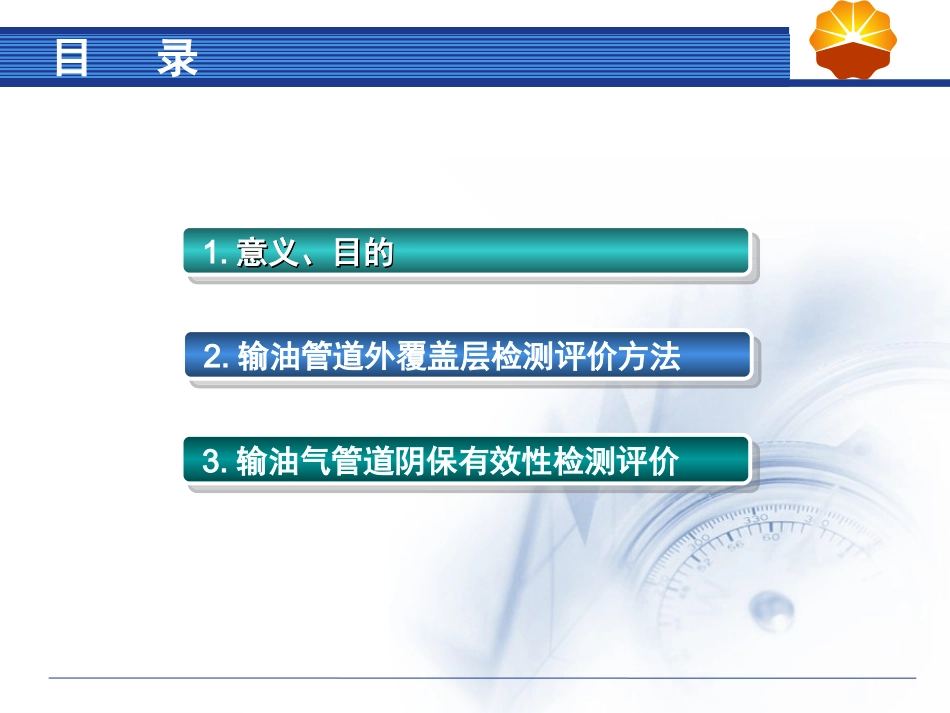

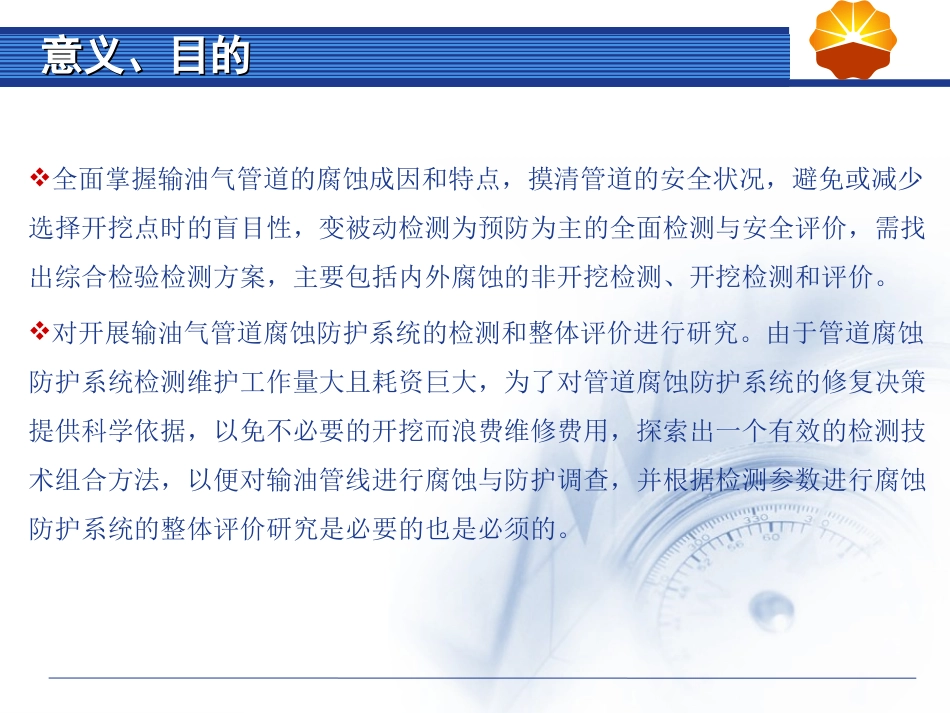

销售事业部管道队销售事业部管道队输油气管道检测及评价技术——销售事业部管道队马孝亮目录1.意义、目的意义、目的1.意义、目的意义、目的2.输油管道外覆盖层检测评价方法2.输油管道外覆盖层检测评价方法3.输油气管道阴保有效性检测评价3.输油气管道阴保有效性检测评价全面掌握输油气管道的腐蚀成因和特点，摸清管道的安全状况，避免或减少选择开挖点时的盲目性，变被动检测为预防为主的全面检测与安全评价，需找出综合检验检测方案，主要包括内外腐蚀的非开挖检测、开挖检测和评价。对开展输油气管道腐蚀防护系统的检测和整体评价进行研究。由于管道腐蚀防护系统检测维护工作量大且耗资巨大，为了对管道腐蚀防护系统的修复决策提供科学依据，以免不必要的开挖而浪费维修费用，探索出一个有效的检测技术组合方法，以便对输油管线进行腐蚀与防护调查，并根据检测参数进行腐蚀防护系统的整体评价研究是必要的也是必须的。意义、目的意义、目的外防腐层状况检测包括外防腐层整体状况不开挖检测、破损点定位不开挖检测和开挖检验等项目1、外防腐层状况不开挖检测评价方法——交流电流衰减法使用仪器：RD—PCM、C-SCAN2010、LD6000埋地管线外防腐层检测系统。检测数据由专门的埋地钢管外防腐检测数据处理软件进行处理，绘制出电流衰减曲线，计算出电流衰减率。输油管道外覆盖层检测评价方法防腐层良好，信号衰减如1，电位差小A点破损，信号衰减如2，电位差小输油管道外覆盖层检测评价方法2、防腐层破损点不开挖检测方法——交流电位梯度检测方法（ACVG）、直流电位梯度法（DCVG）A、ACVG交流地电位梯度法（ACVG）采用埋地管道电流测绘系统（PCM）与交流地电位差测量仪（A字架）配合使用，通过测量土壤中交流地电位梯度的变化，用于埋地管道防腐层破损点的查找和准确定位。对处于套管内破损点未被电解质淹没的管道本方法不适用，另外下列情况会使本方法应用困难或测量结果的准确性受到影响：a)A字架距离发射机较近；b)测量不可到达的区域，如河流穿越；c)外防腐层导电性很差的管段，如铺砌路面、冻土、沥青路面、含有大量岩石回填物。测量原理图输油管道外覆盖层检测评价方法B、DCVG直流地电位梯度法（DCVG）测量技术适用于埋地管道外防腐层破损点的查找和准确定位；对破损点腐蚀状态进行识别；结合密间隔管地电位测量（CIPS）技术可对外防腐层破损点的大小及严重程度进行定性分类。对套管内破损点未被电解质淹没的管道不适用，另外下列情况会使本方法测量结果的准确性受到影响或应用困难：a)剥离防腐层下或绝缘物造成电屏蔽的位置，如破损点处外包覆或衬垫绝缘物的管道；b)测量不可到达的区域，如河流穿越；c)外防腐层导电性很差的管段，如铺砌路面、冻土、沥青路面、含有大量岩石回填物。直流电位梯度法原理输油管道外覆盖层检测评价方法埋地钢质管道外覆盖层性能评价可通过绝缘电阻值与交流电流衰减率进行。1、绝缘电阻值评定防腐类型级别1234三层PERg≥10020≤Rg＜1005≤Rg＜20Rg＜5硬质聚氨酯泡沫防腐保温层和沥青防腐层Rg≥105≤Rg＜102≤Rg＜5Rg＜2覆盖层保持完好，暂不检查和维修覆盖层基本完好，但覆盖层可能受到一定程度的破损，例行检查覆盖层整体质量较差，应尽快安排对有缺陷部位进行处理覆盖层破损严重，管道应当停止运行，并立即进行维修外防腐层电阻率Rg值(kΩ.m2))分级评价输油管道外覆盖层检测评价方法方法烦琐，测试段小，只能提供某点的数据，应用价值不大抹布法测量防腐层绝缘电阻直流法测量防腐层绝缘电阻向被测管道施加电压，测取施加电压前后被测段两端管地电位的变化，和被测段内获得的电流，求得被测防腐层的绝缘电阻防腐层绝缘电阻测量方法：抹布法；直流法；变频——选频法测量防腐层绝缘电阻技术变频——选频法示意图在上述方法优缺点基础上，由我国工程技术人员开发利用交频信号传输的经典理论，将埋地管道视为单线-大地信号通道，根据数学推倒，计算电阻。输油管道外覆盖层检测评价方法22、电流衰减率评定、电流衰减率评定外防腐层类型级别管径1234三层PE323Y≤0.0130.013＜Y≤0.060.06＜Y≤0.129＞0.129660Y≤0.020.02＜Y≤0.0720.072＜Y≤0.158Y＞...
