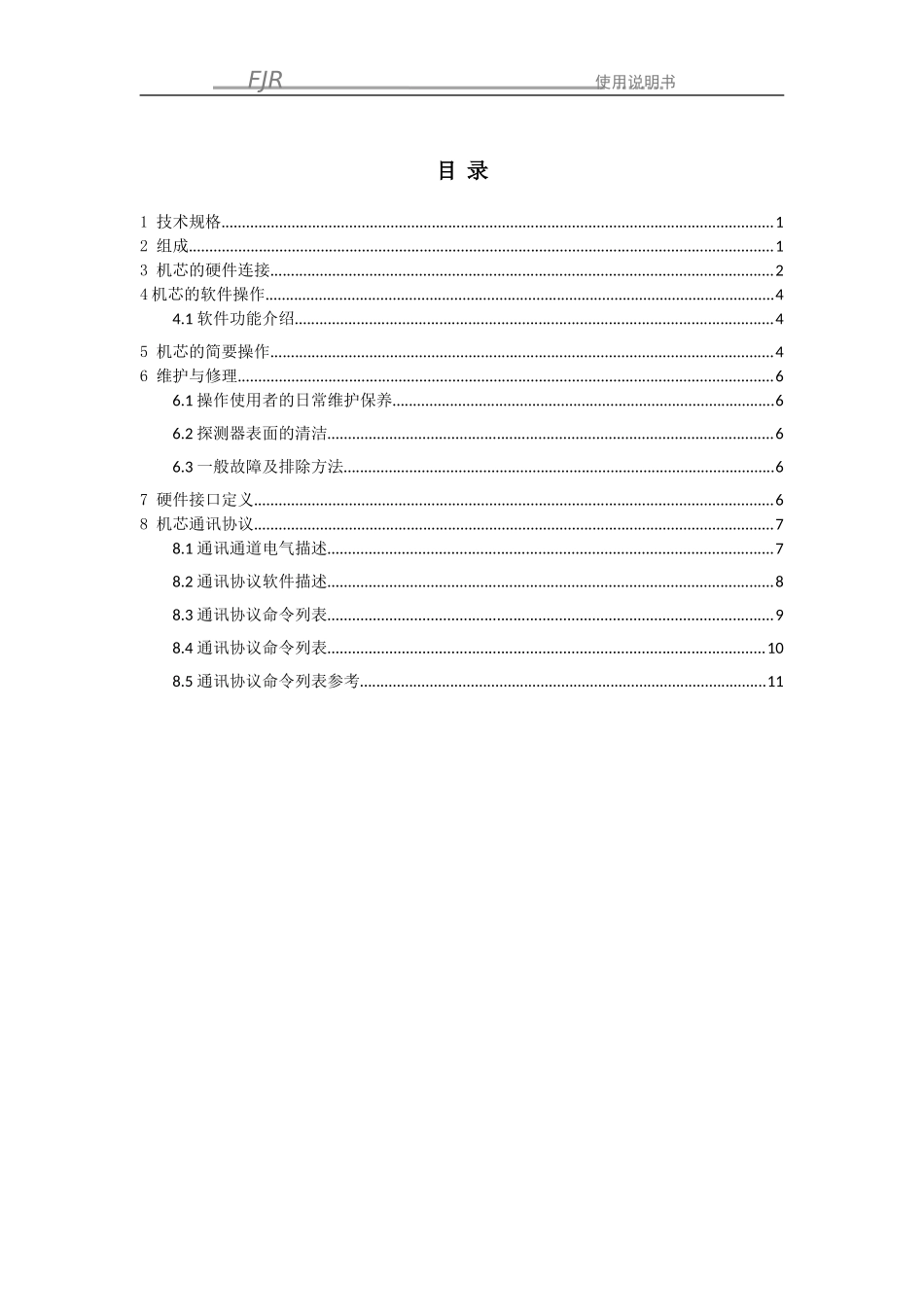

使用说明书型号：GTII640CM-B00型红外机芯拟制：审核：标准化：批准：深圳市清华视讯电子科技有限公司二〇一二年十二月FJR使用说明书目录1技术规格......................................................................................................................................12组成..............................................................................................................................................13机芯的硬件连接..........................................................................................................................24机芯的软件操作............................................................................................................................44.1软件功能介绍....................................................................................................................45机芯的简要操作..........................................................................................................................46维护与修理..................................................................................................................................66.1操作使用者的日常维护保养.............................................................................................66.2探测器表面的清洁............................................................................................................66.3一般故障及排除方法.........................................................................................................67硬件接口定义..............................................................................................................................68机芯通讯协议..............................................................................................................................78.1通讯通道电气描述............................................................................................................78.2通讯协议软件描述............................................................................................................88.3通讯协议命令列表............................................................................................................98.4通讯协议命令列表..........................................................................................................108.5通讯协议命令列表参考...................................................................................................11FJR使用说明书1技术规格探测器VoxUFPA640×512探测波段8-12μm像素尺寸17μmNETD≤60mK（F/1）启动时间≤20s视频输出PAL/NTSC帧频25Hz/30Hz图像调节亮度调节/对比度调节/图像增强电子放大×2差值放大极性白热/黑热镜头电机供电DC6V-12V命令与控制RS232供电DC9V-18V功耗≤2W@25℃平均值≤3W@25℃峰值工作温度-40~60℃外型尺寸≤43mm×43mm×46mm重量≤100g2组成a)红外机芯全天候信号接收、转换、处理和显示，红外设备的核心处理器，见“图1GTII640CM-B00机芯外观”。b)工装线用于红外机芯的供电，机芯与电脑及监视器连接，提供数据传输、视频传输和供电功能；见“图2GTII640CM-B00机芯工装线”。c)操作软件通过串口对红外机芯进行操作和功能控制；见“图3IR.exe控制软件界面”。1FJR使用说明书2FJR使用说明书3机芯的硬件连接机芯的硬件连接见“图4机芯硬件连接总图”。a)工装线与机芯的连接：将工装线的视频插头和10芯插头按照图中所示与机芯进行连接，10芯插头连接方向见“图4机芯硬件连接总图”。b)工装线与监视器的连接：按照图示将工装线的视频插座与监视器正确连接。c)工装线与电源的连接：将工...
