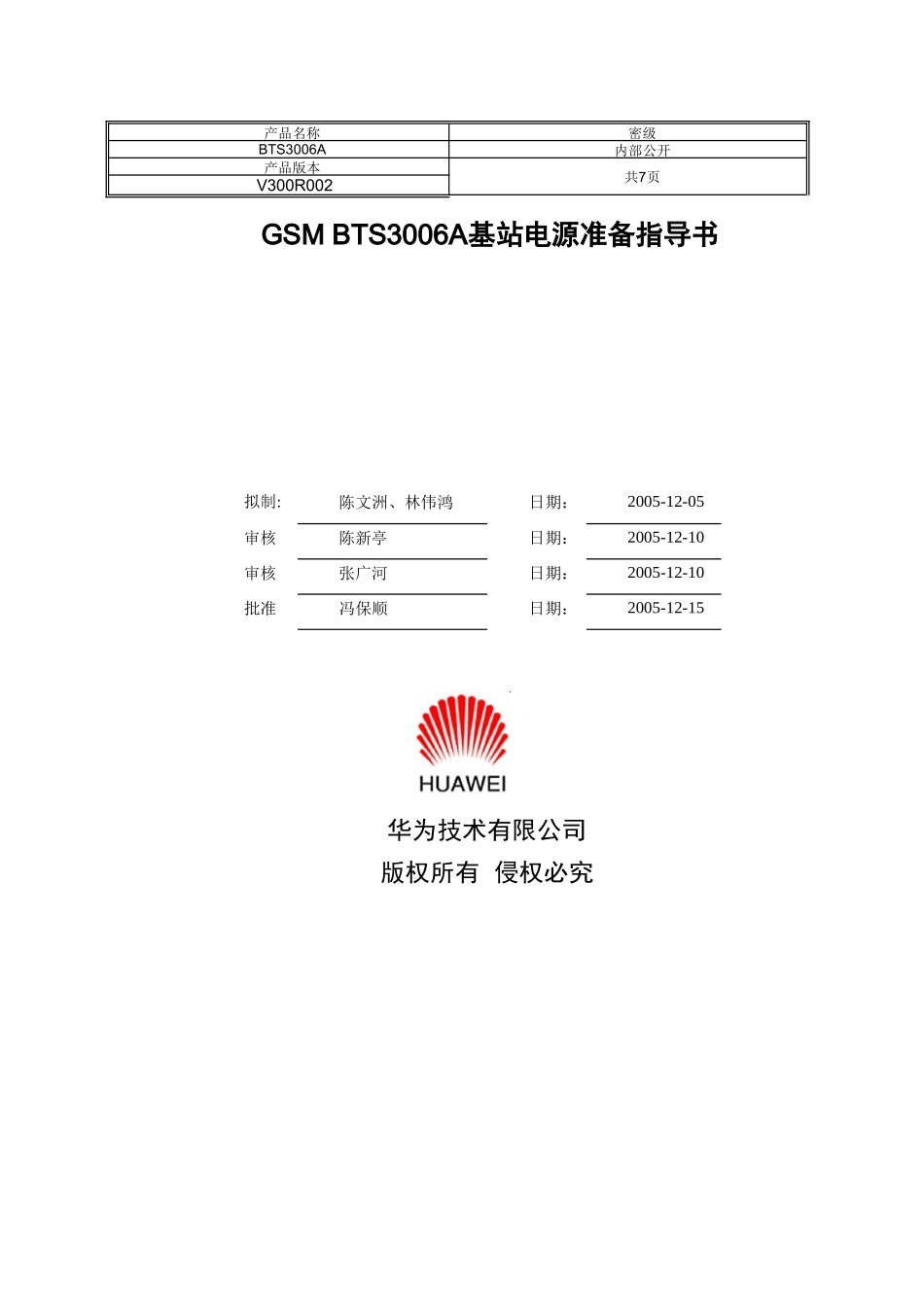

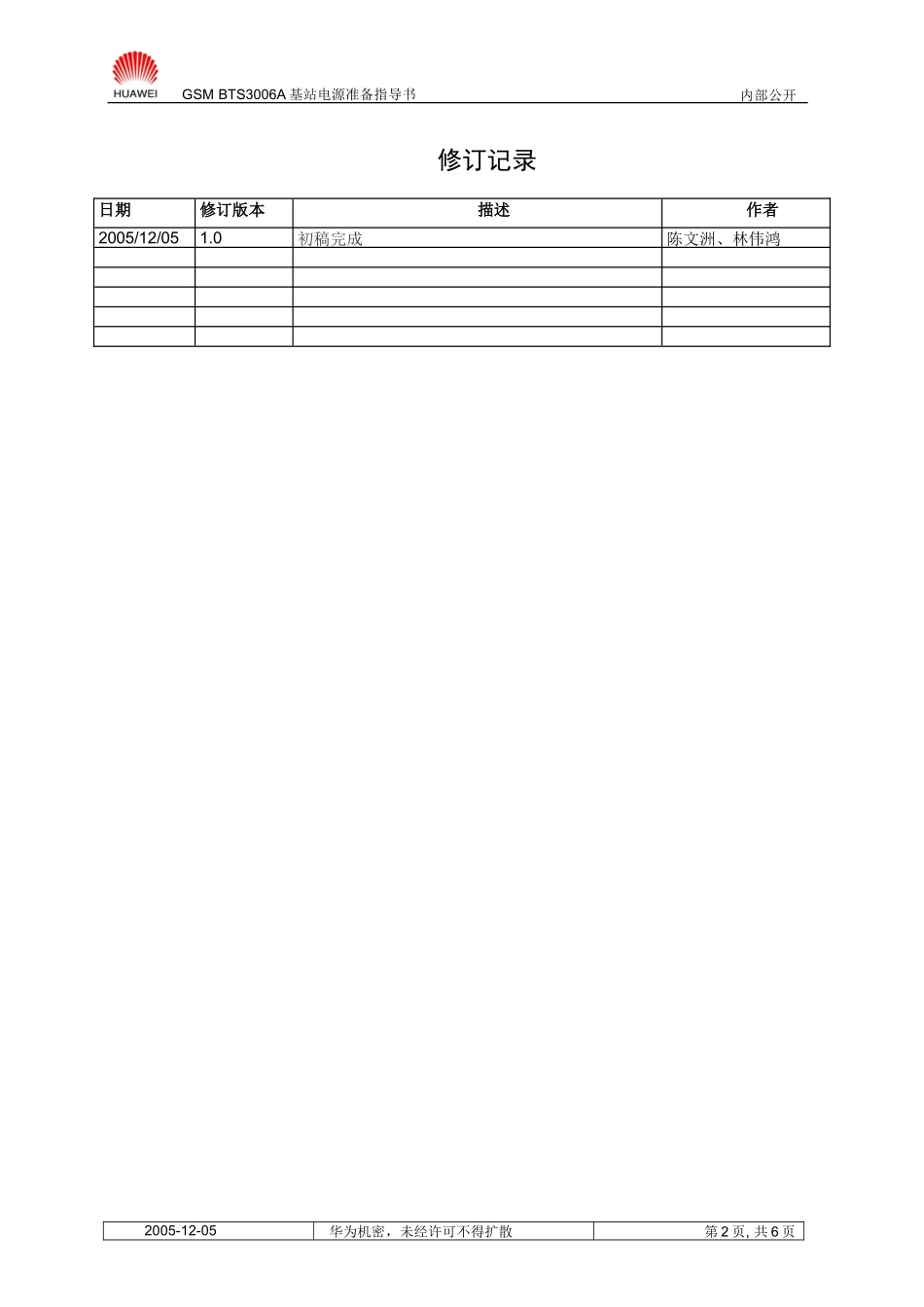

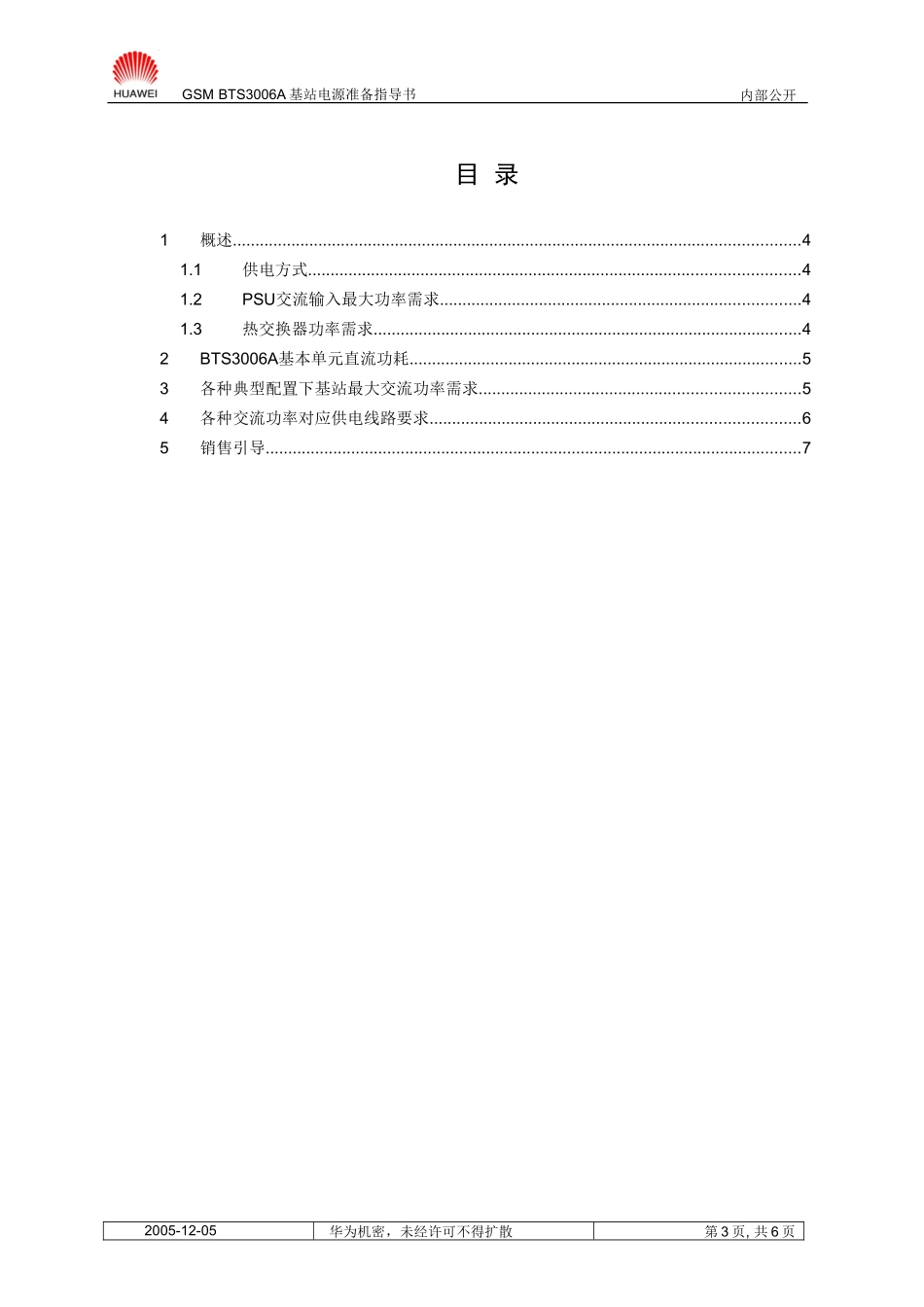

产品名称密级BTS3006A内部公开产品版本共7页V300R002GSMBTS3006A基站电源准备指导书拟制:陈文洲、林伟鸿日期：2005-12-05审核陈新亭日期：2005-12-10审核张广河日期：2005-12-10批准冯保顺日期：2005-12-15华为技术有限公司版权所有侵权必究GSMBTS3006A基站电源准备指导书内部公开修订记录日期修订版本描述作者2005/12/051.0初稿完成陈文洲、林伟鸿2005-12-05华为机密，未经许可不得扩散第2页,共6页GSMBTS3006A基站电源准备指导书内部公开目录1概述..............................................................................................................................41.1供电方式.............................................................................................................41.2PSU交流输入最大功率需求................................................................................41.3热交换器功率需求...............................................................................................42BTS3006A基本单元直流功耗.......................................................................................53各种典型配置下基站最大交流功率需求.......................................................................54各种交流功率对应供电线路要求..................................................................................65销售引导.......................................................................................................................72005-12-05华为机密，未经许可不得扩散第3页,共6页GSMBTS3006A基站电源准备指导书内部公开GSMBTS3006A基站电源准备指导书关键词：BTS3006A，配电容量、单相、三相1概述1.1供电方式BTS3006A基站支持单相220Vac、三相四线相电压220Vac、110Vac双火线三种供电方式，220V供电时，允许电压波动范围（带负载）：150～300Vac；需要交流供电的部件包括：热交换器（加热器）、电源系统（PSU）、TCU单板（功耗极小，可忽略不计），此外还预留其他设备交流取电（如维护仪器）接口。1.2PSU交流输入最大功率需求每个PSU最大输出直流功率为1350W，与之配套地，电网要能提供的交流功率为：1350/0.9=1500W（注：电源系统AC/DC的转换效率大约是90%），这就是配电容量的概念，如果电网在带1500W负载时，电压还能保证在150～300Vac，则PSU就能提供1350W的功率输出。PSU最大输出直流功率这个参数是选配PSU数量的依据，一旦基站的最大需求直流功率（包括蓄电池充电功率）确定，PSU的数量也就确定了，举例来说，如果基站需要的最大直流功率是1500W，则不考虑备份的情况下可配置2PCSPSU，考虑冗余备份则配置3PCSPSU。相应地：电网的最小配电容量是1500/0.9=1667W。特别说明：这个容量是指不配蓄电池的情况，如果配置蓄电池，则在蓄电池接通的瞬间，会产生冲击电流，此时，配电容量就要按照1500*（PSU的数量）来计算。1.3热交换器功率需求热交换器包括2个功率需求模块（1）风扇：24VDC/200W（3）加热器：220VAC/1500W说明：加热器只在气温低于0度时才可能启用；2BTS3006A基本单元直流功耗表1基本单元直流功耗一览表（20℃）功耗备注PbaseMin.200含温控单元风扇与TMU、TCU、ABB等单板Typ.2502005-12-05华为机密，未经许可不得扩散第4页,共6页GSMBTS3006A基站电源准备指导书内部公开Max.300850M/900M152（40W载频）193（60W载频）1800M/1900M206（40W载频）246（60W载频）200AH200*0.1*27=540W400AH1080W3各种典型配置下基站最大交流功率需求表2热交换器机柜典型配置下交流配电需求一览表备注：1.配电需求并不等于实际电耗，事实上，由于基站并不是纯阻性负载，其平均功率往往比最大功率要小得多；2.上表是针对BTS3006A热交换器型基站的典型配置提出的配电容量需求，不难看出，配与不配蓄电池对配电容量的要求有很大区别，其它未列举的配置可以自行计算；3.对于温度可能低于0℃的地区，交流配电容量需求还要再加上加热器功率1500W；4.对于两柜或三柜并组的情...
