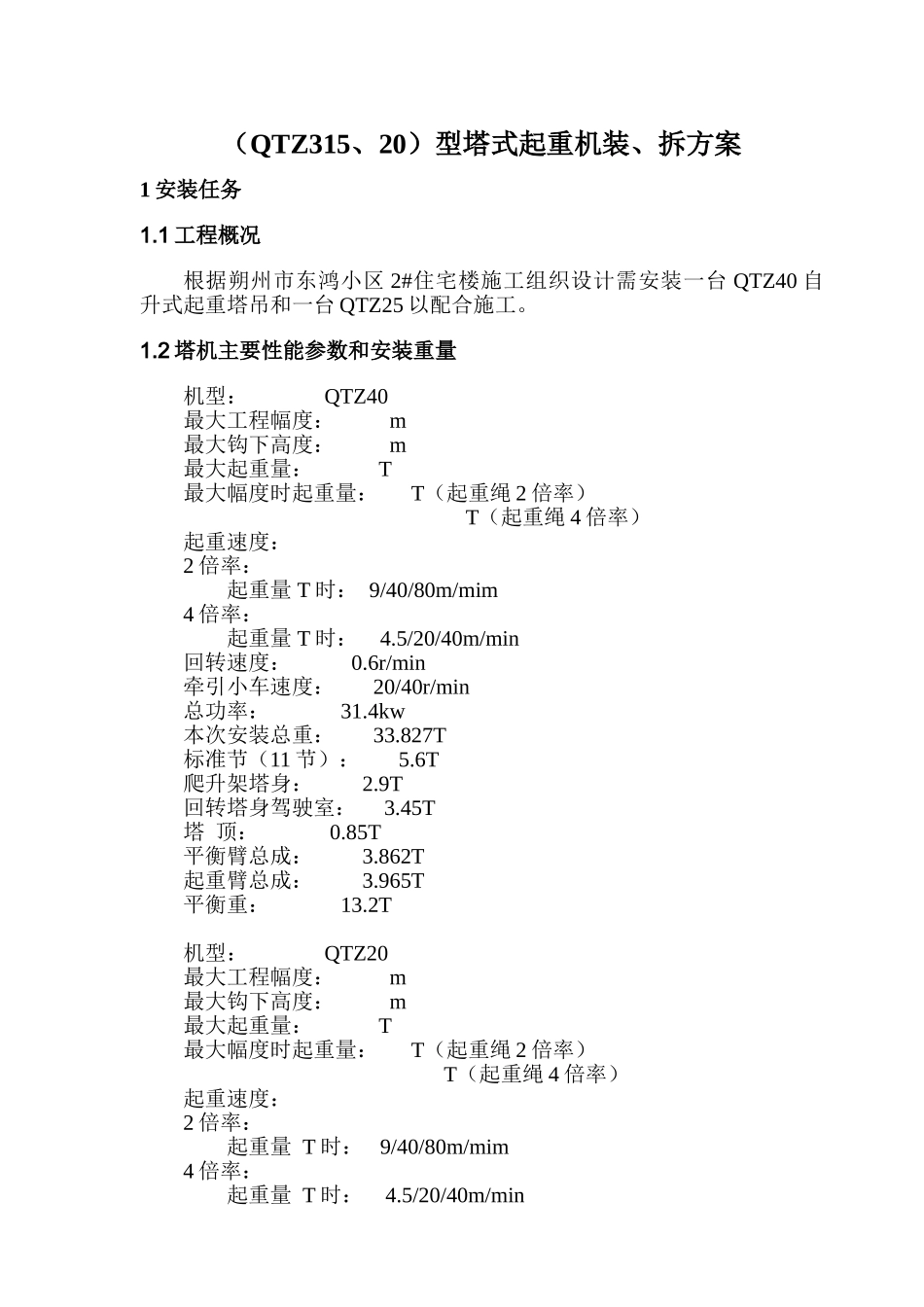

（QTZ315、20）型塔式起重机装、拆方案1安装任务1.1工程概况根据朔州市东鸿小区2#住宅楼施工组织设计需安装一台QTZ40自升式起重塔吊和一台QTZ25以配合施工。1.2塔机主要性能参数和安装重量机型：QTZ40最大工程幅度：m最大钩下高度：m最大起重量：T最大幅度时起重量：T（起重绳2倍率）T（起重绳4倍率）起重速度：2倍率：起重量T时：9/40/80m/mim4倍率：起重量T时：4.5/20/40m/min回转速度：0.6r/min牵引小车速度：20/40r/min总功率：31.4kw本次安装总重：33.827T标准节（11节）：5.6T爬升架塔身：2.9T回转塔身驾驶室：3.45T塔顶：0.85T平衡臂总成：3.862T起重臂总成：3.965T平衡重：13.2T机型：QTZ20最大工程幅度：m最大钩下高度：m最大起重量：T最大幅度时起重量：T（起重绳2倍率）T（起重绳4倍率）起重速度：2倍率：起重量T时：9/40/80m/mim4倍率：起重量T时：4.5/20/40m/min回转速度：0.6r/min牵引小车速度：20/40r/min总功率：20.36kw本次安装总重：26.53T标准节（11节）：3.2T爬升架塔身：2.3T回转塔身驾驶室：2.29T塔顶：0.76T平衡臂总成：3.213T起重臂总成：3.120T平衡重：8.6T1.4安装塔吊工期要求项目时间备注基础节、爬升架、回转支承、塔身、驾驶室、塔顶、平衡臂、起重臂、平衡重1天电气、顶升1天试吊1天2编制依据2.1《QTZ315塔式起重机说明书》2.2《起重机械安全规程》GB6067-852.3《起重机械用钢丝绳检查和报废实用规范》GB5972-862.4《起重机械超载保护装置安全技术规范》GB12602-902.5《建筑塔式起重机性能试验规范和方法》GB5201-853安装准备和条件3.1人力资源配备现场负责人：质量安全员：成员：电工1人：对塔吊电气系统进线恢复测量工1人：对塔吊垂直度进行测量名称规格单位数量汽车吊25吨台1千斤绳6×37+1-17.5/mm根4卸扣4.9T只4活动板手12寸把2钢丝钳把1榔头18P、6P、4P把3白棕绳φ20米503.2安装条件据朔州市赢湖花园小区1#楼为新建项目，塔吊组合及安装场地开阔，地基平整，周围无高压线及建筑物。安装时必须注意塔吊的安、拆方向。4安装方法及工艺要求4.1立塔的注意事项a.塔机安装工作应在塔机最高处风速不大于13m/s时进行。b.必须遵循立塔程序。c.注意吊点的选择，根据吊装部件选用长度适当，质量可靠的吊具。d.塔机各部件所有可拆的销轴，塔身连接的螺栓、螺母均是专门特制零件，不得随意代换。e.必须安装并使用如扶梯、平台、护栏等安全保护装置。f.必须根据起重臂臂长，正确确定配重数量，在安装起重臂之前，必须先在平衡上安装一块重1.6T的平衡重，注意严禁超过此数量。g.装好起重臂后平衡臂上未装够规定的平衡重前，严重起重臂吊载。h.标准节的安装不得任意交换方位，否则无法进行顶升。i.塔机在施工现场的安装位置，必须保证塔机的最大旋转部分与周围建筑物的距离不小于1.5m，塔机任何部位与架空电线的安全距离应符合如下图表。起重机距离输电线的安全距离电压KV安全距离M＜11~1520~4060~110200沿垂直方向1.53.04.05.06.0沿水平方向1.01.52.04.06.0j.顶升过程中，严禁旋转起重臂以及使用吊钩起升和放下。4.2基础设计施工要求基础设计施工，固定支腿预埋时需用基础节找正垂直度，要求1.5/1000。4.3吊装立塔安装好压板及固定基础节后，固定式立塔的顺序按下图进行。4.4吊装标准节MQQ和2节标准节MQa.将吊具挂在标准节MQQ上，将其吊起，安装到已埋好的固定基础上的预埋支腿固定基节MQQ上，再将标准2节标准节MQ安装到标准节MQQ上，或将2节标准节MQ己安装好的底架固定式的基节II上，每个标准节MQ用12件10.9级高强度螺栓连接牢靠。（标准节上有踏步的一面应在同一平面且要考虑塔机的降塔拆卸）。此时在基础上已有l节预埋支腿固定基节MQQ、1节标准节MQQ和2节标准节MQ（见右图）。b.M36高强度螺栓的预紧扭矩为2400N.m，每根高强度螺栓均应装配两个垫圈（下个垫在螺栓头下，一个垫在螺母下，且使有倒角的一面朝向螺栓头或螺母，见右图）及两个螺母并拧紧防松，双螺母中防松螺母拧紧扭矩应稍大于或等于2400N.m。c.用经纬仪或吊线法检查其垂直度，主弦杆四个侧面的垂直度误差应不大于1.5/1000。4.5吊装爬升架a.将爬升架按图要求组装完毕后，如下图所示，将吊具挂在...
