施工组织设计实例VIP专享VIP免费

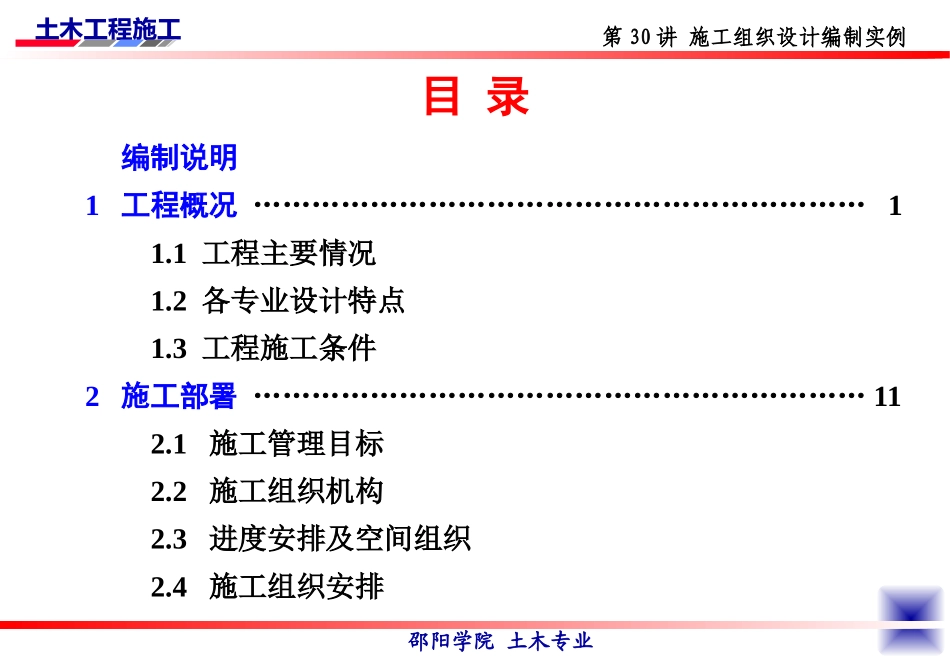

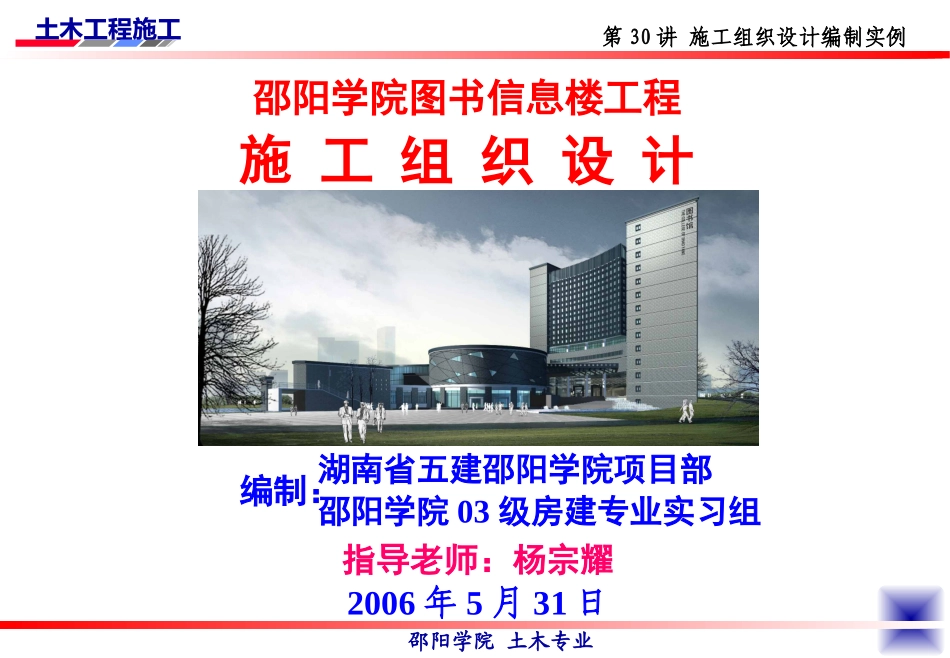

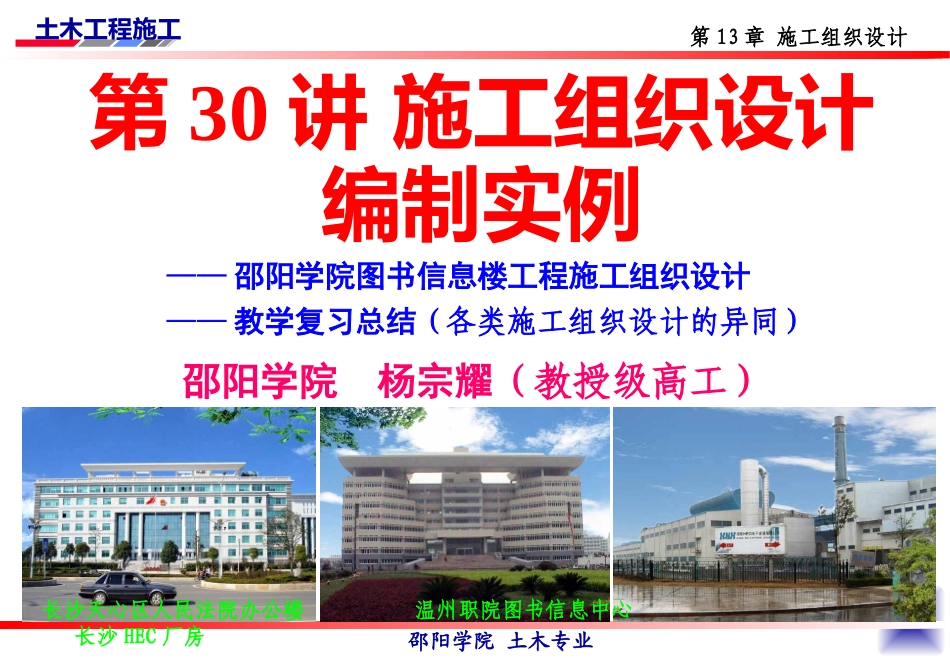

土木工程施工邵阳学院土木专业第30讲施工组织设计编制实例第13章施工组织设计——邵阳学院图书信息楼工程施工组织设计——教学复习总结(各类施工组织设计的异同)邵阳学院杨宗耀（教授级高工）长沙天心区人民法院办公楼温州职院图书信息中心长沙HEC厂房土木工程施工邵阳学院土木专业邵阳学院图书信息楼工程施工组织设计湖南省五建邵阳学院项目部邵阳学院03级房建专业实习组第30讲施工组织设计编制实例编制：指导老师：杨宗耀2006年5月31日土木工程施工邵阳学院土木专业目录编制说明1工程概况………………………………………………………11.1工程主要情况1.2各专业设计特点1.3工程施工条件2施工部署………………………………………………………112.1施工管理目标2.2施工组织机构2.3进度安排及空间组织2.4施工组织安排第30讲施工组织设计编制实例土木工程施工邵阳学院土木专业3施工总进度计划……………………………………………173.1施工进度计划安排3.2主要工期控制点4施工准备与资源配置计划……………………………………194.1施工准备工作4.2主要资源配置计划5主要施工方案…………………………………………………345.1工程测量放线5.2基础及地下室工程施工方案5.3脚手架工程及垂直运输方案5.4主体框架结构施工方案5.5砌体工程施工方案目录土木工程施工邵阳学院土木专业5.6门窗安装方案5.7楼地面工程施工方案5.8屋面及防水施工方案5.9装饰工程施工方案5.10水电工程预留方案5.11季节性施工方案6施工平面布置………………………………………………457进度管理计划………………………………………………508质量管理计划………………………………………………519安全管理计划………………………………………………5210环境管理计划……………………………………………5311成本管理计划……………………………………………54目录土木工程施工邵阳学院土木专业编制说明1编制依据：⑴国家有关工程建设的法律、法规及地方建设规章；⑵施工承包合同、招投标文件及有关答疑；⑶邵阳学院图书信息楼工程设计文件；⑷邵阳学院图书信息楼工程地质勘察报告；⑸国家现行有关工程建设的标准、规范、规程；⑹公司有关ISO9001质量管理体系、ISO14001环境管理体系和GB/T28001职业健康安全管理体系的程序文件；⑺企业工法和有关作业指导书。2编制说明：玻璃幕墙、钢网架施工方案另行编制。本施工组织设计未尽事宜严格按照国家有关规范、规定执行。第30讲施工组织设计编制实例土木工程施工邵阳学院土木专业1工程概况1.1.1工程名称：邵阳学院图书信息楼建安工程1.1.2建设地点：邵阳学院七里坪校区内1.1.3建设规模：本工程占地面积24190m2，由主楼、园形和扇形裙楼组成，总建筑面积31388m2（其中主楼地上11层，地下1层,建筑面积15975m2；裙楼4层、建筑面积15463m2，含1450座报告厅一座），建筑总高度48.2m，藏书规模80万册以上。1.1.4参与建设单位：本工程由中南勘测设计研究院承担工程地质勘察，湖南省建筑设计院承担施工图设计，上海×××监理公司承担工程监理，湖南省第五工程有限公司总承包施工。1.1.5承包方式：包工包料。第30讲施工组织设计编制实例1.1工程主要情况共57页第1页土木工程施工邵阳学院土木专业1.1.6承包范围土建工程：临湖挡土墙、桩基承台及地梁、土方工程、室外挡土墙工程、地下室及结构主体工程、防水工程、楼屋面工程、门窗工程及初装饰工程等；安装工程：室内给水系统、消火栓系统、排水系统；消防和地下室通风系统，电气、照明系统，防雷接地系统。弱电工程：室内电视、电话、宽带网络系统、火灾自动报警系统完成线管、箱、盒的预留预埋及末端面板。1.1.7施工合同要求质量标准：按质量评定及验收标准一次验收达到合格标准。建设工期：480个日历工作天。工程保修：按国务院279号令执行。1.1工程主要情况共57页第2页土木工程施工邵阳学院土木专业图书信息楼工程建筑总平面图1工程概况共57页第3页土木工程施工邵阳学院土木专业1.2各专业设计简介1工程概况1.2.1建筑设计简介序号内容说明与要求1建筑面积主楼15975m2,裙楼15463m2,总建筑面积31388m22层数、层高及总高主楼±0.000以下...
