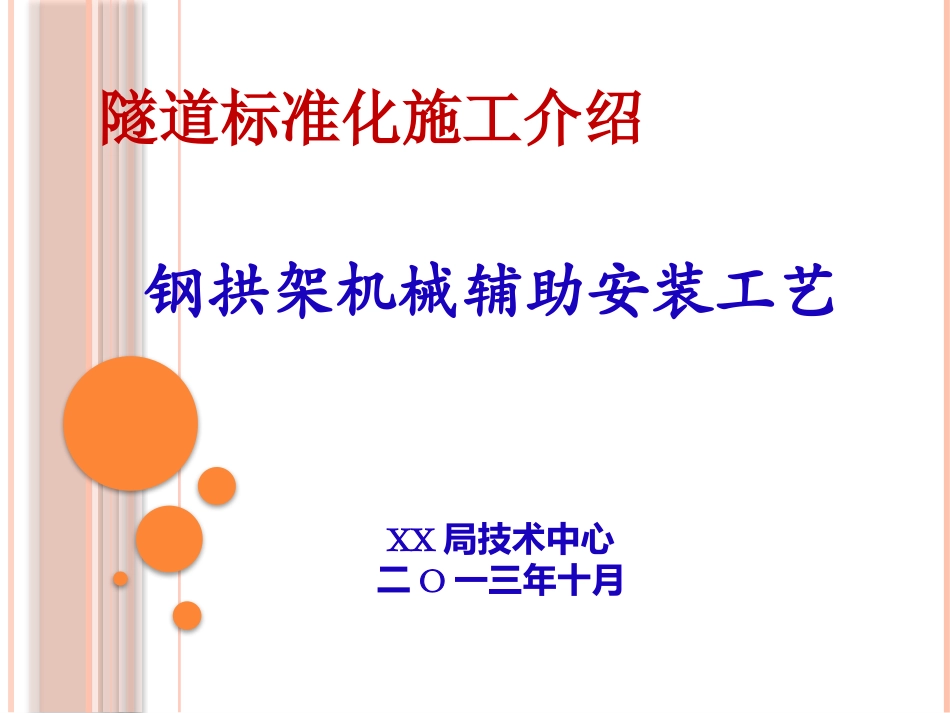

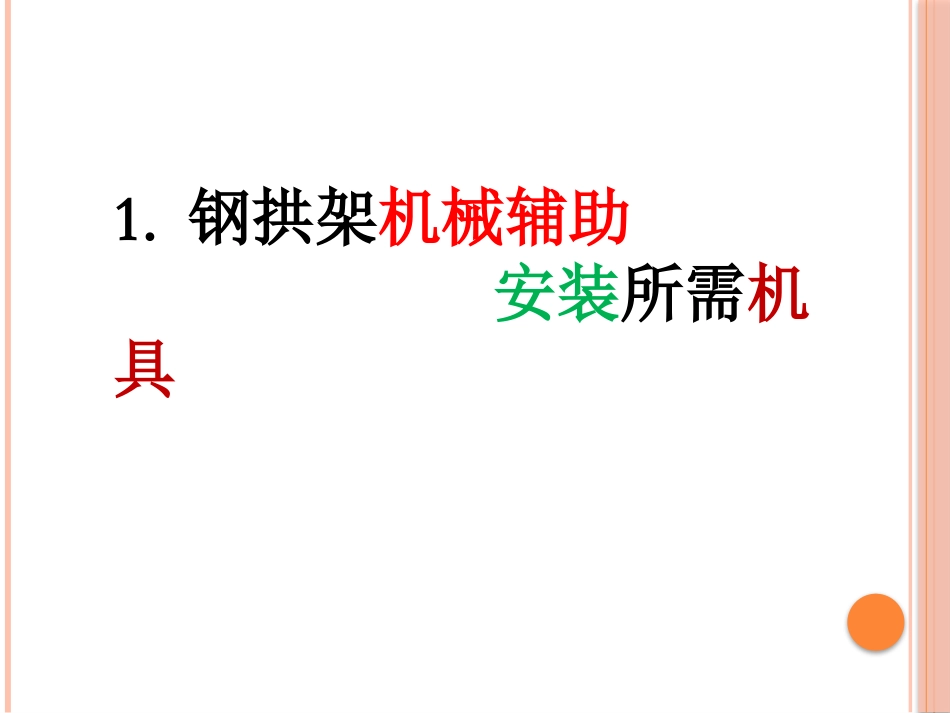

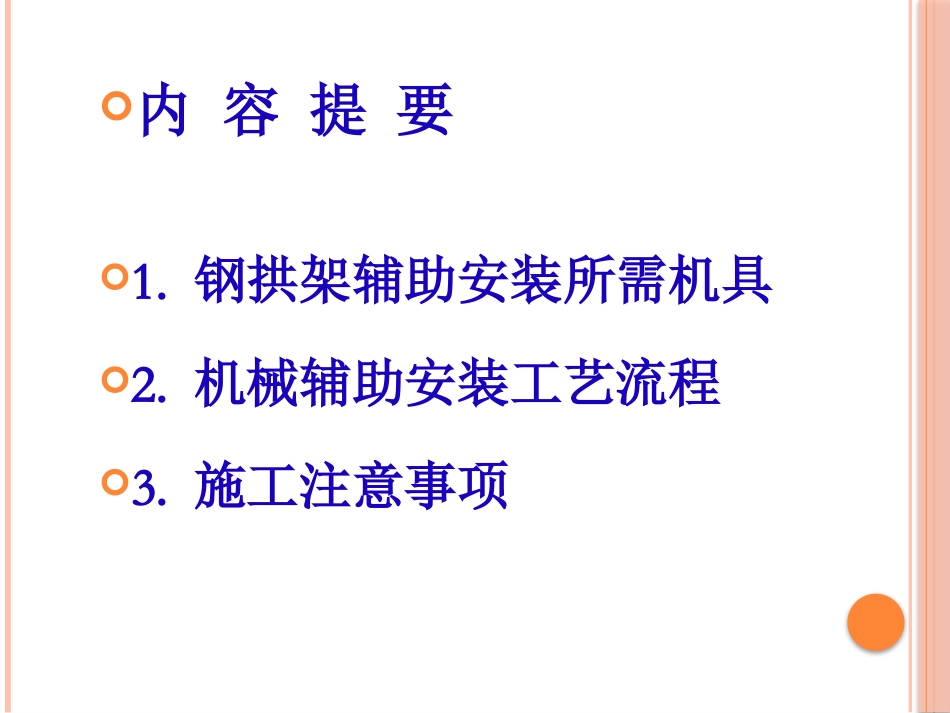

隧道标准化施工介绍XX局技术中心二O一三年十月钢拱架机械辅助安装工艺内容提要1.钢拱架辅助安装所需机具2.机械辅助安装工艺流程3.施工注意事项1.钢拱架机械辅助安装所需机具1.钢拱架机械辅助安装所需机具石林隧道开挖方法主要采用（长）台阶法。开挖顺序为：上台阶开挖→下台阶左、右分幅开挖→仰拱一次开挖成型。隧道开挖断面约140m2，断面总高度12m，上台阶高度约7.3m，轮廓弧线长23m；下台阶高度3m；仰拱最大高度1.7m。1.钢拱架机械辅助安装所需机具上部台阶开挖配置多功能作业台架多功能作业台架上安装有钢拱架施工用起升台架和纵向移动轨道1.钢拱架机械辅助安装所需机具起吊小车钢拱架节段起吊小车安装在多功能作业台架上。2.钢拱架机械辅助安装工艺流程2.钢拱架机械辅助安装工艺流程⑴钢拱架分段起吊⑵钢拱架节段拼装2.钢拱架机械辅助安装工艺流程⑶起升台架顶升钢拱架⑷纵向移动拱架就位2.钢拱架机械辅助安装工艺流程⑸钢拱架位置量测⑹连接边墙两侧拱架节段3.钢拱架施工注意事项3.钢拱架施工注意事项3.1拱架分节加工后，及时进行试拼装，以检查拱架长度、弧度及连接件等是否达到设计要求。3.2拱架起升后由人工调整方向，保证拱架竖向垂直，横向平行于隧道法线。局部欠挖须及时处理，确保拱架安装到位，且拱架间距满足设计要求。3.3拱脚支垫必须牢固，必要时可以采用加大拱脚，提高支撑力。3.4注意施工安全，及时喷射混凝土形成初期支护。谢谢！
