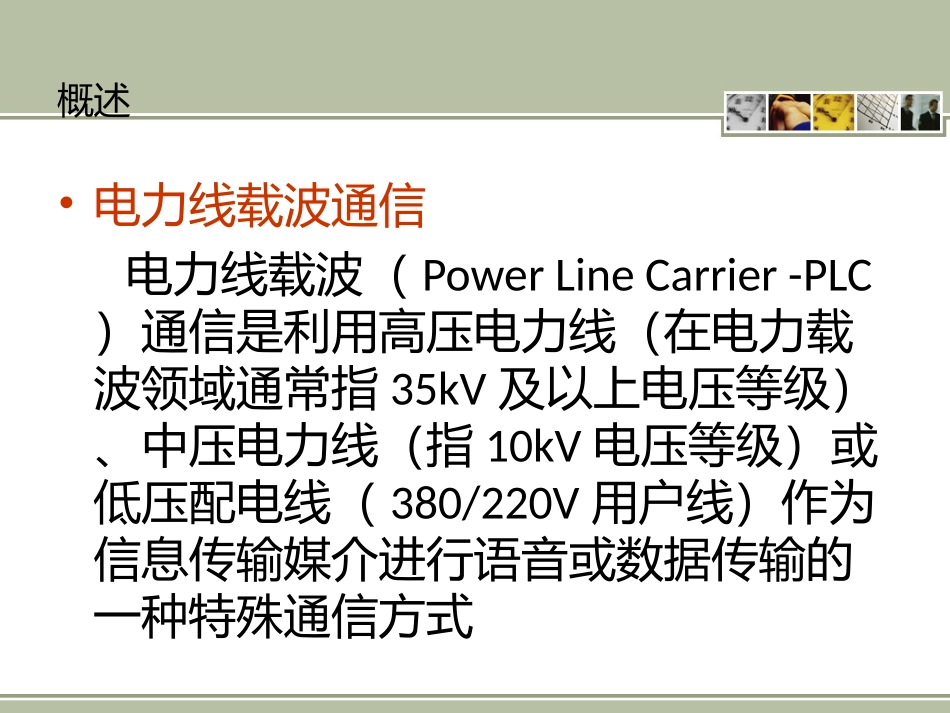

1电力线载波通信成员：石月梅、罗思华、韦显宽、杜有琳、郭永发2内容提要•概述负责人：石月梅•载波通信基本原理•电力线载波通信的特点负责人：韦显宽•电力线载波通信系统的组成及结构•电力线载波技术（差距）负责人：罗思华•电力线载波发展（现状、合理性、必要性、前景）负责人：杜有琳•电力线载波在电力系统中的应用及联系•负责人：郭永发3概述•电力线载波通信电力线载波（PowerLineCarrier-PLC）通信是利用高压电力线（在电力载波领域通常指35kV及以上电压等级）、中压电力线（指10kV电压等级）或低压配电线（380/220V用户线）作为信息传输媒介进行语音或数据传输的一种特殊通信方式4载波通信基本原理电力载波通讯即PLC，是英文PowerlineCommunication的简称。电力载波是电力系统特有的通信方式，电力载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。5电力线载波通信的特点•1、高压载波路由合理，通道建设投资相对较低。•2、电力线载波通道往往先于变电站完成建设，对于新建电站的通信开通十分有利。6电力线载波通信的特点•3、传输频带受限，传输容量相对较小•4、对外界的干扰由于高压电力线载波频段限制在40～500kHz，只要控制载波机的谐波和交调乱真发射功率足够小，即可避免对外界的干扰。•5、不需要重新架设网络，只要有电线，就能进行数据传递，投资少见效快，运用维护应用成本低•缺点：只要有噪声干扰强、信号衰减大、随机性和时变性。7电力线载波通信系统的组成及结构8电力线载波通信系统的组成及结构9电力线载波通信系统的组成•耦合方式10电力线载波技术因为它最大的特点是依靠已经布好的高压电力线网络进行信号传输的，不需要另外假设通道，成本很低。但是由于传输速率相对光纤慢很多，外界信号干扰和噪声的影响很大（电力线中负载变化很大并且很复杂，谐波干扰很重），以前也是主要用于配用电项目上，目前国家电力网络改革，在通信放心选择更多的是光纤以太网通，无源EPON通信等，11•它是通过阻波器（一种通直流隔高频信号的设备）和耦合电容，几结合设备，就可以把载波机连接到高压电网上进行通信。现在的电力线通信网就是在电力线上大量的接入载波机来实现的。12•电力线载波机、远程控制抄表、电梯实现远程呼梯、智能家居。。。。。•电力线载波可分为输电线载波（TransmissionLineCarrier,TLC）、配电线载波（DistributionLineCarrier,DLC）和低压配电线载波（LowVoltageDistribu-tionLineCarrier，LDLC）三类。•输电线载波指110KV以上高压载波，不适用于自动抄表系统。1314与光纤的差距•传输速率相对光纤慢很多，电力线载波通信其实也是电力线通信技术中的一种，发展到现在已经是数字式载波通信了，目前仍是电力通信的重要手段（辅助光纤通信）。•载波线路状况极差，主要传输电线上网、用户抄表及家庭自动化的信息和数据。•光纤通信：包含NGN技术，即下一代网络技术。也包含PDH/SDH/MSTP/WDM/PON等技术。传输数据容量大，传输距离长，网络健壮（自愈环网），抗干扰能力强。•15•载波：一般应用在专网领域，比如电力载波通信就非常普及，也是电力通信的早期流行手段，之后随着光纤通信技术的推广应用，逐步的淘汰。载波主要提供数据采集终端低速码流的传送，相比光纤通信，具有可以快速搭建通道，节省光纤资源（因为是利用电力线作为传输载体），投资少的特点，但是由于电力线衰减大，所以，对业务数据的保护和大颗粒业务无法很好的支持。•从实际应用效果看，电力线载波还难以满足配电网监控对可靠性和实时性的要求；目前主要用于低压用户的读表和负荷控制等实时性要求不高的场合。16电力线载波发展•现状：•虽然技术问题随着时间的发展，最终都能被解决和克服，但是从目前国内宽带网建设的情况来看，留给PLC的时间和空间并不宽裕。现在，PLC除了在远程抄表上有所应用外，已没有了当初的豪言壮语。17必要性：•电力猫是电力载波技术的最新应用和发展，所谓电力猫，即“电力网络桥接器”，是一种把网络信号调制到电线上，利用现有的电线来解...
