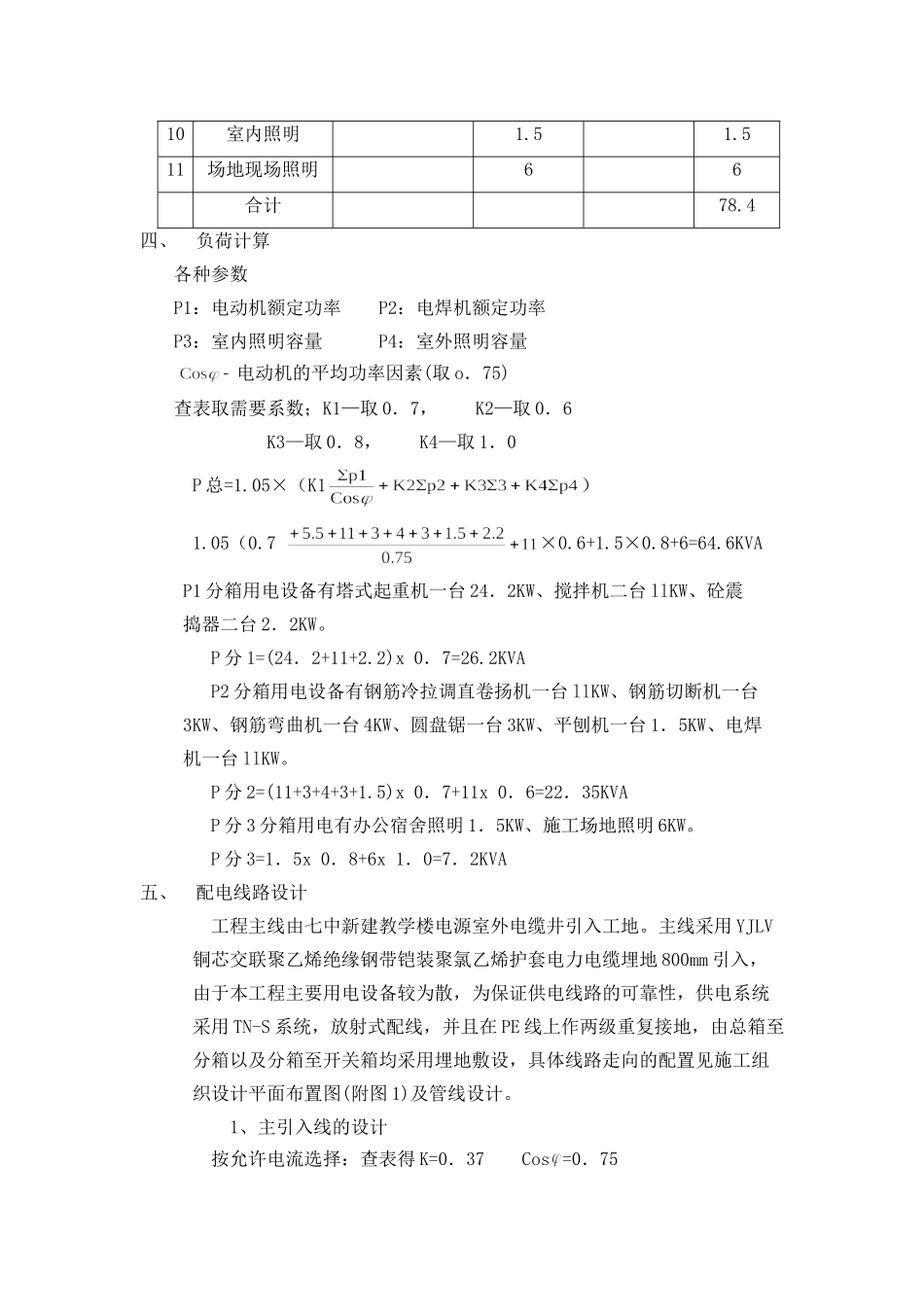

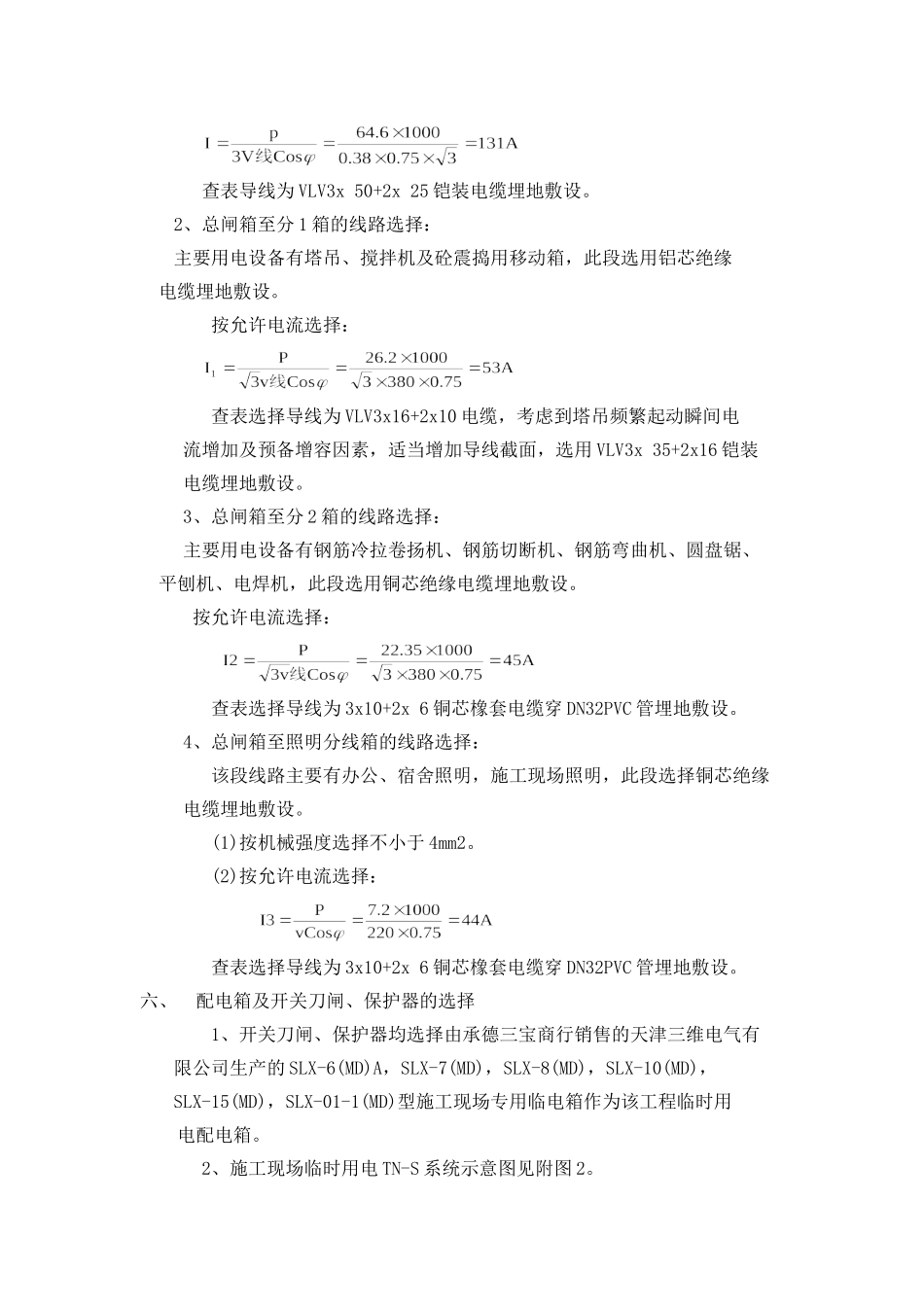

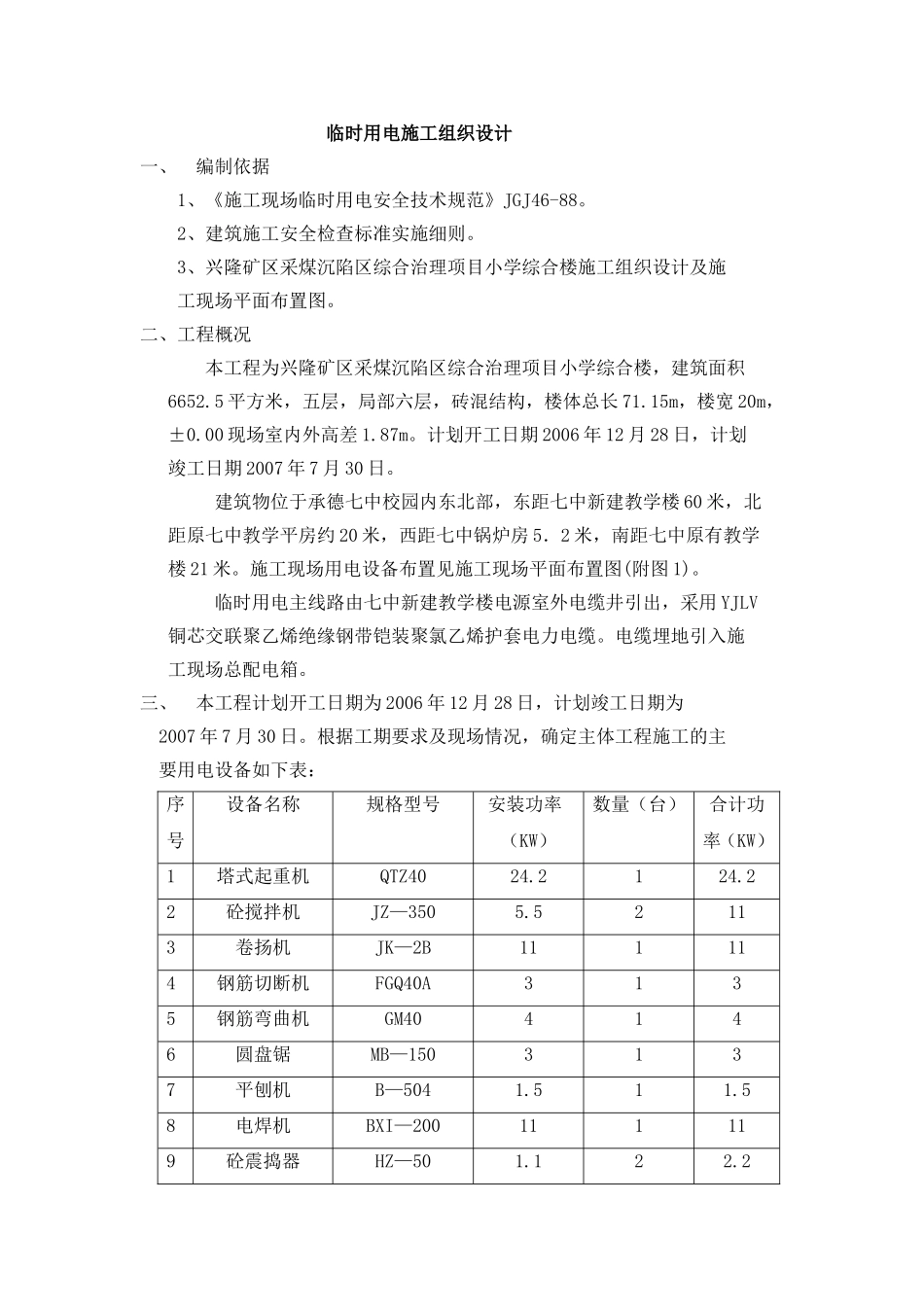

临时用电施工组织设计一、编制依据1、《施工现场临时用电安全技术规范》JGJ46-88。2、建筑施工安全检查标准实施细则。3、兴隆矿区采煤沉陷区综合治理项目小学综合楼施工组织设计及施工现场平面布置图。二、工程概况本工程为兴隆矿区采煤沉陷区综合治理项目小学综合楼，建筑面积6652.5平方米，五层，局部六层，砖混结构，楼体总长71.15m，楼宽20m，±0.00现场室内外高差1.87m。计划开工日期2006年12月28日，计划竣工日期2007年7月30日。建筑物位于承德七中校园内东北部，东距七中新建教学楼60米，北距原七中教学平房约20米，西距七中锅炉房5．2米，南距七中原有教学楼21米。施工现场用电设备布置见施工现场平面布置图(附图1)。临时用电主线路由七中新建教学楼电源室外电缆井引出，采用YJLV铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。电缆埋地引入施工现场总配电箱。三、本工程计划开工日期为2006年12月28日，计划竣工日期为2007年7月30日。根据工期要求及现场情况，确定主体工程施工的主要用电设备如下表：序号设备名称规格型号安装功率（KW）数量（台）合计功率（KW）1塔式起重机QTZ4024.2124.22砼搅拌机JZ—3505.52113卷扬机JK—2B111114钢筋切断机FGQ40A3135钢筋弯曲机GM404146圆盘锯MB—1503137平刨机B—5041.511.58电焊机BXI—200111119砼震捣器HZ—501.122.210室内照明1.51.511场地现场照明66合计78.4四、负荷计算各种参数P1：电动机额定功率P2：电焊机额定功率P3：室内照明容量P4：室外照明容量电动机的平均功率因素(取o．75)查表取需要系数；K1—取0．7，K2—取0．6K3—取0．8，K4—取1．0P总=1.05×（K1）1.05（0.7×0.6+1.5×0.8+6=64.6KVAP1分箱用电设备有塔式起重机一台24．2KW、搅拌机二台llKW、砼震捣器二台2．2KW。P分1=(24．2+11+2.2)x0．7=26.2KVAP2分箱用电设备有钢筋冷拉调直卷扬机一台llKW、钢筋切断机一台3KW、钢筋弯曲机一台4KW、圆盘锯一台3KW、平刨机一台1．5KW、电焊机一台llKW。P分2=(11+3+4+3+1.5)x0．7+11x0．6=22．35KVAP分3分箱用电有办公宿舍照明1．5KW、施工场地照明6KW。P分3=1．5x0．8+6x1．0=7．2KVA五、配电线路设计工程主线由七中新建教学楼电源室外电缆井引入工地。主线采用YJLV铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆埋地800mm引入，由于本工程主要用电设备较为散，为保证供电线路的可靠性，供电系统采用TN-S系统，放射式配线，并且在PE线上作两级重复接地，由总箱至分箱以及分箱至开关箱均采用埋地敷设，具体线路走向的配置见施工组织设计平面布置图(附图1)及管线设计。1、主引入线的设计按允许电流选择：查表得K=0．37Cos=0．75查表导线为VLV3x50+2x25铠装电缆埋地敷设。2、总闸箱至分1箱的线路选择：主要用电设备有塔吊、搅拌机及砼震捣用移动箱，此段选用铝芯绝缘电缆埋地敷设。按允许电流选择：查表选择导线为VLV3x16+2x10电缆，考虑到塔吊频繁起动瞬间电流增加及预备增容因素，适当增加导线截面，选用VLV3x35+2x16铠装电缆埋地敷设。3、总闸箱至分2箱的线路选择：主要用电设备有钢筋冷拉卷扬机、钢筋切断机、钢筋弯曲机、圆盘锯、平刨机、电焊机，此段选用铜芯绝缘电缆埋地敷设。按允许电流选择：查表选择导线为3x10+2x6铜芯橡套电缆穿DN32PVC管埋地敷设。4、总闸箱至照明分线箱的线路选择：该段线路主要有办公、宿舍照明，施工现场照明，此段选择铜芯绝缘电缆埋地敷设。(1)按机械强度选择不小于4mm2。(2)按允许电流选择：查表选择导线为3x10+2x6铜芯橡套电缆穿DN32PVC管埋地敷设。六、配电箱及开关刀闸、保护器的选择1、开关刀闸、保护器均选择由承德三宝商行销售的天津三维电气有限公司生产的SLX-6(MD)A，SLX-7(MD)，SLX-8(MD)，SLX-10(MD)，SLX-15(MD)，SLX-01-1(MD)型施工现场专用临电箱作为该工程临时用电配电箱。2、施工现场临时用电TN-S系统示意图见附图2。3、总配电箱电器及其他用电设备的选择见施工现场临时用电系统示意图(附图3)。七、施工现场的接地装置与避雷装置接地设计1、工现场在总闸箱处设置重复接地，接地体与接地极连接，因用电设备较分散，所以在线路尾端即分闸箱，加设一级重复接地，接地电阻值...
