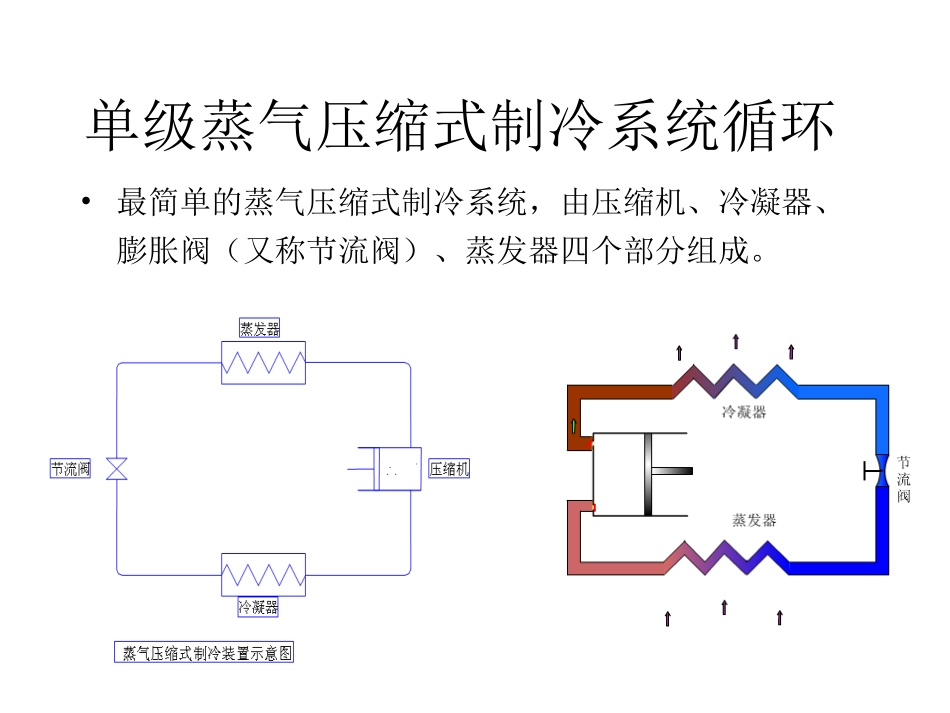

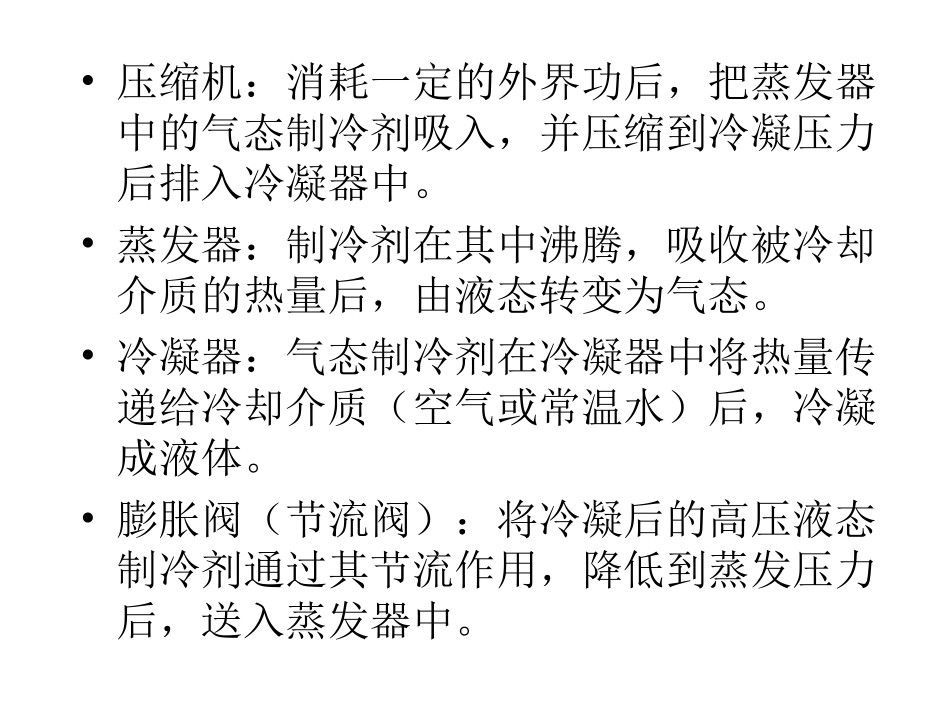

蒸汽压缩式制冷结构和原理•主讲：郑永富单级蒸气压缩式制冷系统循环•最简单的蒸气压缩式制冷系统，由压缩机、冷凝器、膨胀阀（又称节流阀）、蒸发器四个部分组成。•压缩机：消耗一定的外界功后，把蒸发器中的气态制冷剂吸入，并压缩到冷凝压力后排入冷凝器中。•蒸发器：制冷剂在其中沸腾，吸收被冷却介质的热量后，由液态转变为气态。•冷凝器：气态制冷剂在冷凝器中将热量传递给冷却介质（空气或常温水）后，冷凝成液体。•膨胀阀（节流阀）：将冷凝后的高压液态制冷剂通过其节流作用，降低到蒸发压力后，送入蒸发器中。制冷压缩机•压缩机的作用压缩机起着压缩和输送制冷剂蒸气并造成蒸发器中的低压力、冷凝器中的高压力的作用。是制冷系统的心脏部件，它在电动机的带动下，吸入由蒸发器排出的低压制冷剂蒸气，将其压缩成为高温高压的蒸气后排入冷凝器中。•压缩机的类型一、螺杆式制冷压缩机1.结构组成：2、实物图二、涡旋式制冷压缩机1.结构组成2.工作原理3.工作过程三、离心式制冷压缩机1.工作原理2.结构组成实物图四、旋转式压缩机动画实物图五、往复活塞式压缩机动画冷凝器•一、冷凝器的作用冷凝器是输出热量的设备，把压缩机排出的高温高压制冷剂蒸汽，通过散热器散热冷凝为液体制冷剂。制冷剂从蒸发器中吸收的热量和压缩机产生的热量，被冷凝器周围的冷却介质所吸收而排出系统。二、冷凝器的类型立式：用水量多，水质可差壳管式卧式：水质要好，水温低水冷式套管式：小型水冷系统淋水式：用水少，水质可差，空气干燥类型蒸发式：用水少，空气干燥自然对流式风冷式强制对流式三、结构1.立式壳管式冷凝器三、结构2.卧式壳管式冷凝器冷凝器水路方式三、结构3.冷凝器图片翅片式冷凝器丝管式冷凝器蛇炮(套管式冷凝器)汽车空调冷凝器风冷式冷凝器蒸发器•一、蒸发器的作用蒸发器是制冷系统的主要换热装置。低温低压制冷剂液体在其内蒸发（沸腾）变为蒸气，吸收被冷却物质的热量，使物质温度下降，达到冷冻、冷藏食品的目的。在空调器中，冷却周围的空气，达到对空气降温、除湿的作用。蒸发器内制冷剂的蒸发温度越低，被冷却物的温度也越低。在电冰箱中一般制冷剂的蒸发温度调整在-20~26℃，在空调器中调整在5~8℃。二、蒸发器的类型满液式卧式壳管式冷却液体的蒸发器直立管式冷水箱螺旋管式冷风机——干式蒸发器类型冷却空气的蒸发器排管螺旋式新型速冻装置隧道式三、结构1.蒸发器图片翅片式蒸发器丝管式蒸发器粘结式蒸发器板管式蒸发器螺旋蒸发器四、提高蒸发器传热效率1.氨制冷系统，应定期排油；2.适当提高载冷剂流速；3.及时清除载冷剂侧水垢；4.冷库中应定期除霜；5.防止蒸发温度过低，避免结冰。节流机构•一、节流机构的作用节流阀对制冷剂起节流降压作用并调节进入蒸发器中的制冷剂流量。节流原理二、节流机构类型•1.手动膨胀阀（节流阀、调节阀）•2.浮球膨胀阀•3.热力膨胀阀•4.毛细管1.手动膨胀阀（节流阀、调节阀）•只有氨制冷系统或试验装置中使用。作为备用阀装在旁通管路上，以备应急或检修自动膨胀阀时使用。2.浮球膨胀阀◆原理：根据满液式蒸发器的液面变化来控制蒸发器的供液量，可控制蒸发器的液面高度，同时节流降压。◆应用：广泛使用于氨制冷系统中◆分类：直通式和非直通式（根据节流后的液体制冷剂是否通过浮球室）◆特点：直通式：结构简单，但由于液体的冲击作用引起壳体内液面波动较大，使调节阀的工作不太稳定，容易失灵。非直通式（广泛应用）：工作稳定，液面稳定，但构造及安装复杂。3.热力膨胀阀◆原理：利用蒸发器出口处制冷剂蒸汽过热度的变化调节供液量。◆应用：氟利昂系统中广泛使用（与非满液式蒸发器配合使用）。3.热力膨胀阀◆分类：内平衡式和外平衡式（1）内平衡式•适用：压降低、蒸发器流程短及阻力小的制冷设备。•原理：利用蒸发压力、感温包内压力和弹簧力的变化来控制阀孔开启度。（2）外平衡式适用：蒸发器压力损失较大的系统。3.热力膨胀阀•◆选配与安装•①选配时膨胀阀制冷量应大于蒸发器制冷量•②阀体应尽量接近蒸发器，以及调节和拆修都比较方便的部位；•③阀体应垂直安装，其位置高于感温包的位置；•④膨胀...
