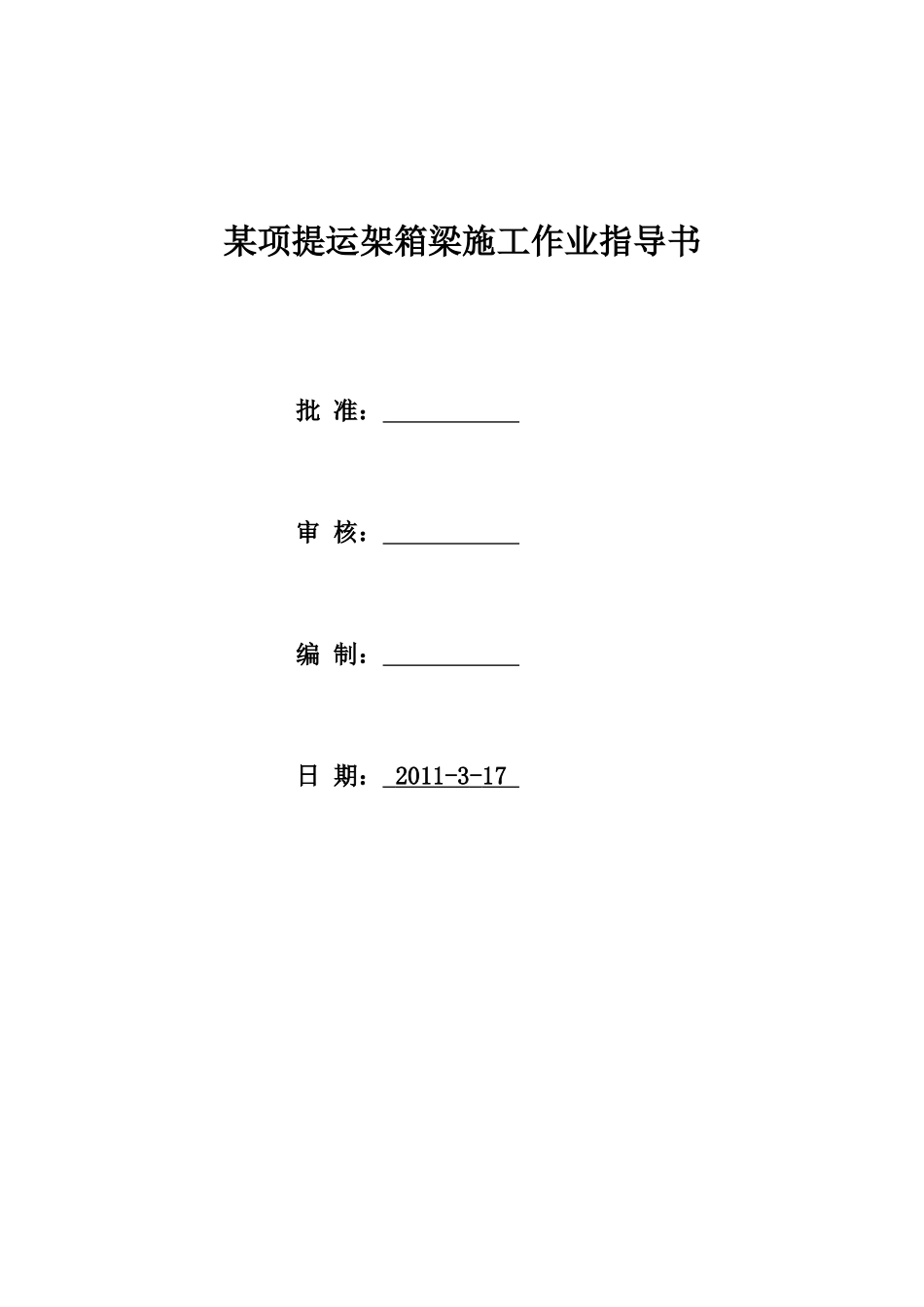

某项提运架箱梁施工作业指导书批准：审核：编制：日期：2011-3-17目录一．适用范围…………………………………………………1二．编制依据…………………………………………………1三．工程概况…………………………………………………1四．施工作业准备工作………………………………………2五．施工技术要求……………………………………………3六．施工方案及工艺流程……………………………………51.架梁施工方案…………………………………………52.提、运、架方案………………………………………63.架梁工艺及流程………………………………………74.提梁机提梁、装车方案………………………………85.运梁车运梁方案………………………………………86.架设32m箱梁施工方案………………………………97.首跨架设方案…………………………………………138.末跨架设方案…………………………………………139.桥间转场方案…………………………………………1410.反向施工方案…………………………………………1811.通过铁路双线隧道施工方案…………………………1912.盆式橡胶支座的安装方案……………………………2513.灌浆施工方案…………………………………………27七．质量保证措施……………………………………………28八．架梁施工质量检验………………………………………29九．设备安全操作规程………………………………………311.架桥机安全操作规程…………………………………312.运梁车安全操作规程…………………………………333.提梁机安全操作规程…………………………………34提运架箱梁施工作业指导书一．适用范围适用于新建沪昆客专杭长段中国港湾高安锦江制梁场的900吨箱梁提运架施工。二．编制依据1.现场实际调查资料2.杭长客运铁路专线资料3.《铁路桥涵施工规范》TB10203-20004.《铁道架桥机架梁规程》TB/T10401.1-20035.依据现场地形及施工工况条件6.现行的国家有关方针政策，以及国家和铁道部有关规范、验标及施工指南等7.其他相关技术标准和规范8.京沪高铁施工经验与技术总结三．工程概况:杭长客专是杭州到长沙的高速客运铁路专线。2005年6月得到国家批复。东起浙江杭州，西至湖南长沙，线路横贯浙江、江西、湖南三省，途经杭州、南昌、长沙三个省会城市和金华、衢州、上饶、鹰潭、新余、宜春、萍乡七个地级市以及浙江绍兴、江西抚州、湖南株洲三个地级市所辖部分区县。杭长客运专线从杭州东站枢纽引出后，将通过目前在建的铁路新桥跨越钱塘江，线路走向与现有的沪昆铁路基本平行，全长927公里，其中浙江省境内295公里，设计目标时速350公里。我们公司共承担中国港湾工程有限公司高安锦江制梁场664孔箱梁的提、运、架任务，其中大里程长沙方向要架设里程约为17公里，有374孔箱梁（12座桥，12段路基最长有853m最短有135m，一座隧道长度为305m，其中9孔24m箱梁），小里程杭州方向要架设里程约为12公里，有290孔箱梁（3座桥，3段路基最长868m，最短为324m，2联连续梁一联为：32m+48m+32m、另一联为：48m+5X80m+48m，其中6孔24m箱梁）。1整个架梁里程中有两联连续梁、一座隧道，过隧道后有197孔箱梁架设。线路的最小转弯半径为5500m，最大纵坡为12‰，箱梁两端有台阶，需要制梁场处理为运梁车通过提供方便。四．施工作业准备工作:1、架桥机、运梁车和提梁机拼装、调试、试验结束；2、操作人员已经进行了岗前培训，并熟悉了相关设备的操作；3、建立完善了设备管理的检查、检修、保养和维护的制度，建立了定期对重要部件进行探伤检查的制度。4、测力千斤顶已经到位,操作人员通过了操作培训和考核。5、编制架梁施工作业指导书和安全专项施工方案，审核熟悉施工图纸，熟悉有关技术问题，熟悉规范和技术标准，进行技术和安全施工交底，进行架梁岗前技术培训和设备操作培训，组织足够合格的施工人员。6、按计划采购架梁所用材料，及时报验砂浆材料和支座检验批。7、确定砂浆试验配合比，编制砂浆搅拌和灌注的流程及技术要求。8、按照设计要求和相关规范规定，测量复核桥墩台和预制箱梁的尺寸。9、桥梁工程检查垫石表面平整度，检查垫石混凝土外观是否有裂缝、局部开裂、...
