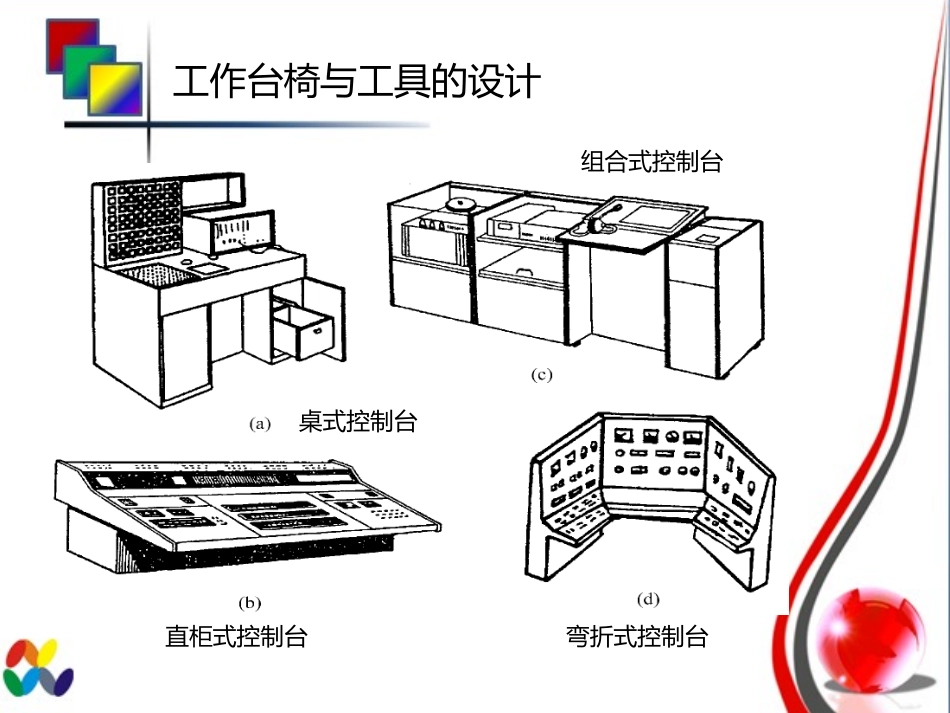

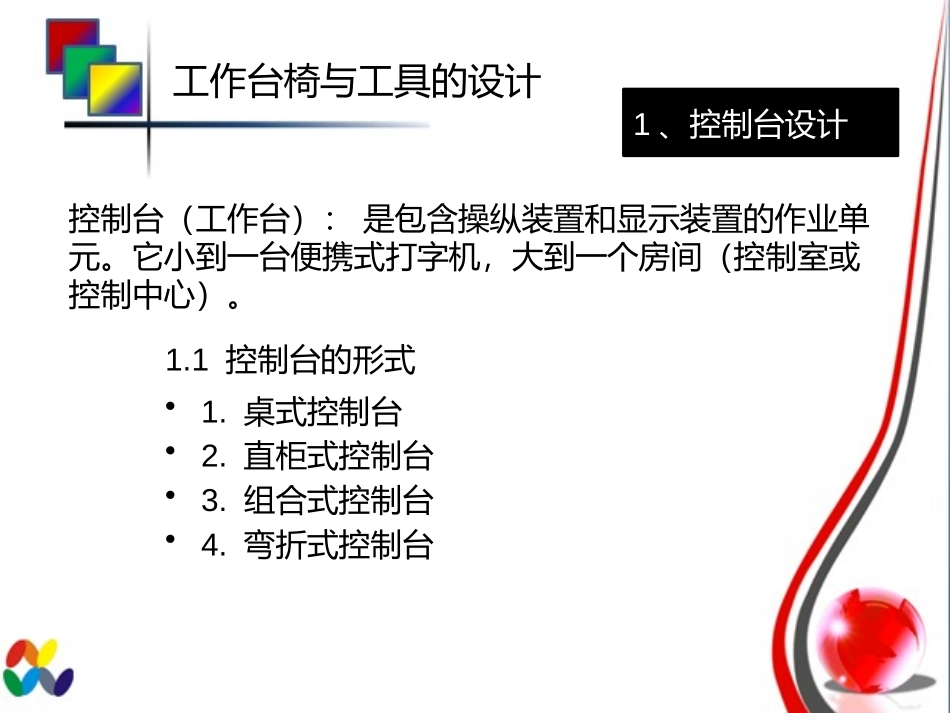

工作台椅与工具的设计1、控制台设计控制台（工作台）：是包含操纵装置和显示装置的作业单元。它小到一台便携式打字机，大到一个房间（控制室或控制中心）。1.1控制台的形式•1.桌式控制台•2.直柜式控制台•3.组合式控制台•4.弯折式控制台工作台椅与工具的设计桌式控制台组合式控制台直柜式控制台弯折式控制台工作台椅与工具的设计1.2控制台设计要点控制台设计的主要内容：工作台尺寸宜人、造型美观、方便使用、给人以舒适感。关键：根据人体尺度，将控制器与显示器布置在作业者正常的作业空间范围内。保证作业者能良好地观察必要的显示器，操作所有的控制器，以及为长时间作业提供舒适的作业姿势。控制台有时在操作者前侧上方也有作业区，所有这些区域都必须在可视可及区内。工作台椅与工具的设计1.控制台作业面工作台椅与工具的设计2.显示器面板形式工作台椅与工具的设计3.控制台上方干涉点高度式中h－干涉点高度k－操作者眼高H－显示面板下端高度d－操作者眼点与干涉点的投影距离D－干涉点与显示面板的投影距离工作台椅与工具的设计dDdHDkh工作台椅与工具的设计工作台椅与工具的设计1.3常用控制台设计设计要点1、控制台高度应低于人的水平视线2、控制器设置在斜度为20度的面板上坐姿低台式控制台工作台椅与工具的设计坐姿高台式控制台设计要点1、重要仪器布置于水平向上10°向下30°，斜度为10°的面板上2、水平向上10°~45°放置次要显示器。3、水平向上/30°~50°放置各种控制器工作台椅与工具的设计和谐号火车驾驶室工作台椅与工具的设计坐立两用控制台设计要点1、重要仪器布置于水平向上10°向下45°，斜度为60°的面板上2、水平向上10°~30°放置次要显示器。工作台椅与工具的设计标准控制台工作台椅与工具的设计尺寸序标尺寸名称坐/站姿坐姿站姿A控制台最大高度158130～158183B控制台深度C台面至顶部高度666691D台面倾角/()︒383838E笔架最小深度101010F书写表面最小深度404040G最小容膝空间454545H座面至支脚高度454545I座高调整范围101010J最小大腿空间16.516.516.5K书写表面高度9165～9191L座高7245～72M控制面板最大宽度919191N最小容脚空间101010标准控制台尺寸（单位：cm）工作台椅与工具的设计工作台椅与工具的设计2.办公台设计工作台椅与工具的设计2.1电子化办公台人体尺度工作台椅与工具的设计2.2电子化办公台可调设计工作台椅与工具的设计2.3电子化办公台组合设计工作台椅与工具的设计3.工作座椅设计的主要依据当人站立时，人体的足裸、腰部、臀部和脊椎等关节部位受到静肌力作用，以维持直立状态，而坐时，可免除这些肌力，减少人体能耗，消除疲劳，坐姿态比站立更有利于血液循环，而且有利于保持身体的稳定。目前，大多数办公室人员、脑力劳动者、部分体力劳动者都采用坐姿工作。随着技术的进步，愈来愈多的体力劳动者也将采取坐姿工作，因而工作坐椅设计和相关的坐姿分析日益成为人机工程学工作者和设计师们关注的研究课题。工作台椅与工具的设计3.1坐姿生理学腰曲前后肩靠腰靠脊柱结构工作台椅与工具的设计从坐姿生理学角度，应保证腰弧曲线正常。人处于不同坐姿时，脊柱形态不同。当人侧卧，大、小腿稍作弯曲时，脊柱呈自然弯曲状态，此时，椎间盘、韧带和肌肉的受力最小，人感到最舒适（见图B线）。腰曲弧线工作台椅与工具的设计腰椎后突和前突无腰靠或腰靠不明显腰靠过分前凸腰椎后突腰椎前凸工作台椅与工具的设计3.2坐姿生物力学好的坐椅应使身体的重量分布合理。人坐着时人体上部和大腿的重量由座面来承担，由解剖学看人的坐骨结节处是人最能承重的部分，坐着时人体大约75%的体重由它及每块结节处的25cm2面积范围肌肉来支持。体压分布曲线工作台椅与工具的设计座面对股骨的影响工作台椅与工具的设计不同坐姿时椎间盘受力分析腰曲弧线正常时椎间盘上受力均匀（a图）腰曲弧线向前弯曲椎间盘前端间隙变小受推挤和摩擦，腰部不舒适易病变（b图）汽车驾驶员舒适的坐姿角度（c图）工作台椅与工具的设计理想坐椅：应使就坐者体重分布合理，大腿近似呈水平状态，两足自然着地，上臂不负身体的重量，肌肉放松，操作时躯干稳定性好，坐姿变换方便，给人以...
