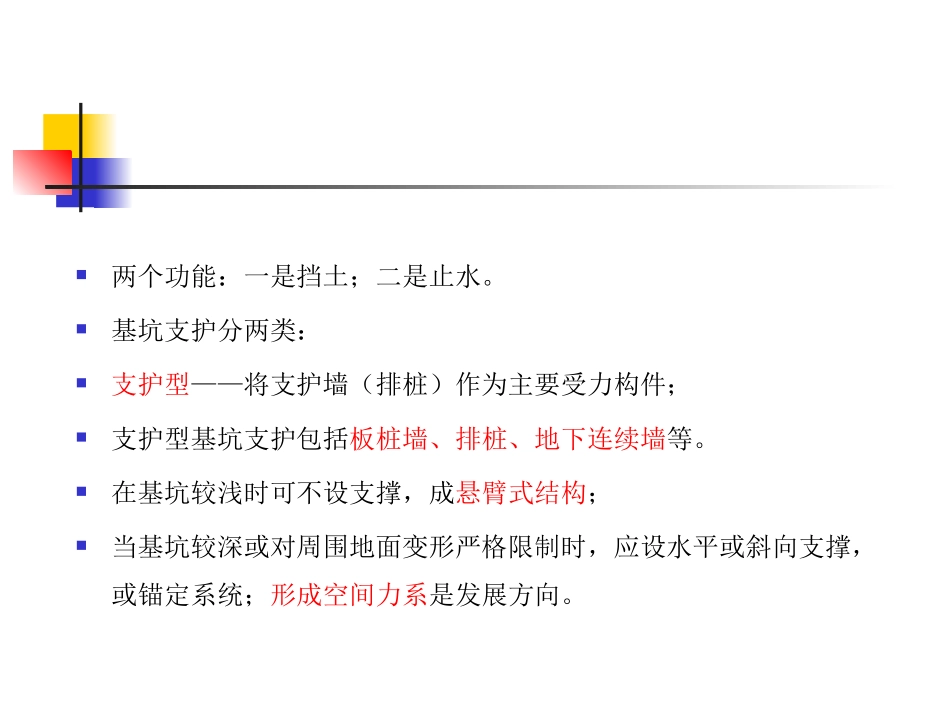

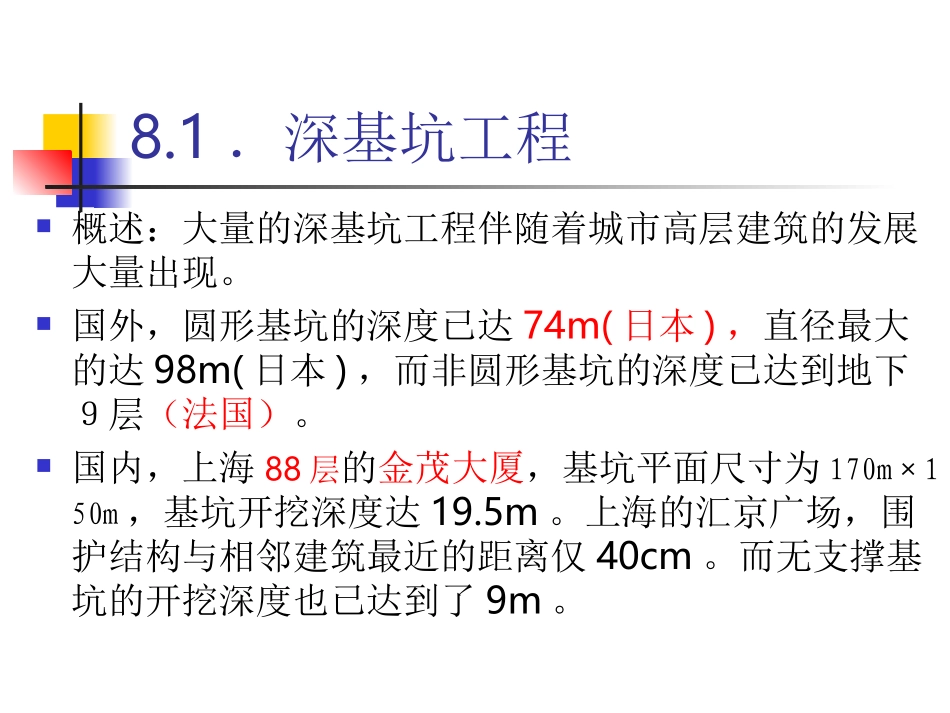

地下结构工程第8章8.1．深基坑工程概述：大量的深基坑工程伴随着城市高层建筑的发展大量出现。国外，圆形基坑的深度已达74m(日本)，直径最大的达98m(日本)，而非圆形基坑的深度已达到地下９层（法国）。国内，上海88层的金茂大厦，基坑平面尺寸为170m×150m，基坑开挖深度达19.5m。上海的汇京广场，围护结构与相邻建筑最近的距离仅40cm。而无支撑基坑的开挖深度也已达到了9m。两个功能：一是挡土；二是止水。基坑支护分两类：支护型——将支护墙（排桩）作为主要受力构件；支护型基坑支护包括板桩墙、排桩、地下连续墙等。在基坑较浅时可不设支撑，成悬臂式结构；当基坑较深或对周围地面变形严格限制时，应设水平或斜向支撑，或锚定系统；形成空间力系是发展方向。加固型——充分利用加固土体的强度。加固型包括水泥搅拌桩、高压旋喷桩、注浆和树根桩等。基坑侧壁安全等级及重要性系数0安全等级破坏后果一级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响很严重1.10二级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响一般1.00三级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响不严重0.908.1结构方案及选择8.1.1结构类型支护结构类型及其适用范围表3-1结构形式适用范围排桩结构稀疏排桩土质较好，地下水位低或降水效果好连续排桩土质差，地下水位高或降水效果差框架式排桩单排桩刚度不能满足变形要求组合排桩结构排桩加挡板排桩桩距较大，利用挡板传递土压并有一定防渗作用排桩加水泥搅拌桩以水泥搅拌桩互搭组成平面拱代替挡板传递土压力，具有较好防涌效果排桩加水泥防渗墙地下水位较高的软土地区排桩或组合排桩加锚杆结构开挖深度较大，排桩或组合排桩结构强度无法满足要求地下连续墙结构与地下室墙体合一，防渗性强，施工场地较小，开挖深度大沉井结构软土地区重力式挡土墙结构具有一定施工空间，软土地区图8－1板桩图8-2组合挡土壁图8-3单排与双排桩支护结构图8-4接头管接头的施工程序a)开挖槽段；b)吊放接头管和钢筋笼；c)浇筑砼；d)拔出接头管；e)形成接头8.1.2支撑体系支撑体系是用来支挡围护墙体，承受墙背侧土层及地面超载在围护墙上的侧压力。支撑体系是由支撑、围檩、立柱三部分组成。特点平面尺寸不大，且长短边长相差不多的基坑宜布置角撑。它的开挖土方空间较大，但变形控制要求不能很高钢支撑和钢筋混凝土支撑均可布置；支撑受力明确，安全稳定，有利于墙体的变形控制，但开挖土方较为困难多采用钢筋混凝土支撑；中部形成大空间，有利于开挖土方和主体结构施工多采用钢筋混凝土支撑；支撑体系受力条件好；开挖空间大，便于施工开挖面积大、深度小的基坑宜采用；在软弱土层中，不易控制基坑的稳定和变形便于土方开挖和主体结构施工，但仅适用于周边场地具有拉设锚杆的环境和地质条件8.2支护结构上的作用8.2.1土压力主动土压力和被动土压力的产生，前提条件是支护结构存在位移；当支护结构没有位移时，则土对支护结构的压力为静止土压力。土压力的分布与支点的设置及其数量都有关系；悬臂支护桩土压力的实测值与按朗肯公式计算值的对比，非挖土侧实测土压力小于朗肯主动土压力，即计算结果偏大。图8-5悬臂支护桩土压力分布图8-6芝加哥深基坑土压力实测图图8-7柏林地道工程土压力实测图土的内聚力C、内摩擦角φ值可根据下列规定适当调整：在井点降低地下水范围内，当地面有排水和防渗措施时，φ值可提高20%；在井点降水土体固结的条件下，可考虑土与支护结构间侧摩阻力影响，将土的内聚力c提高20%。土压力计算公式exit主动土压力：被动土压力：)245(2)245()(21nnnniiinantgctghqe)245(2)245()(12ninnniinpntgctghqe8.2.2地面附加荷载传至n层土底面的竖向荷载qn（1）地面满布均布荷载q0时，任何土层底面处：（2）离开挡土结构距离为a时:onqqahnii10nq1niiha1noniibqqbah(3)作用在面积为与挡土结构平行）的地面荷载，离开挡土结构距离时。ahnii10nqahnii10...
