钢结构节点计算复习VIP免费

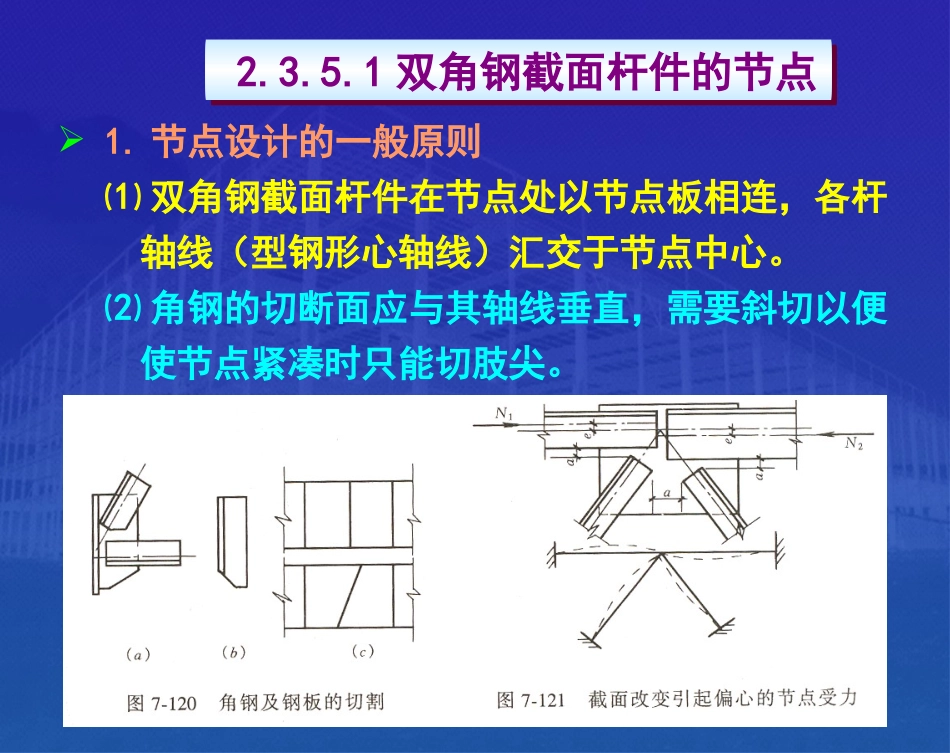

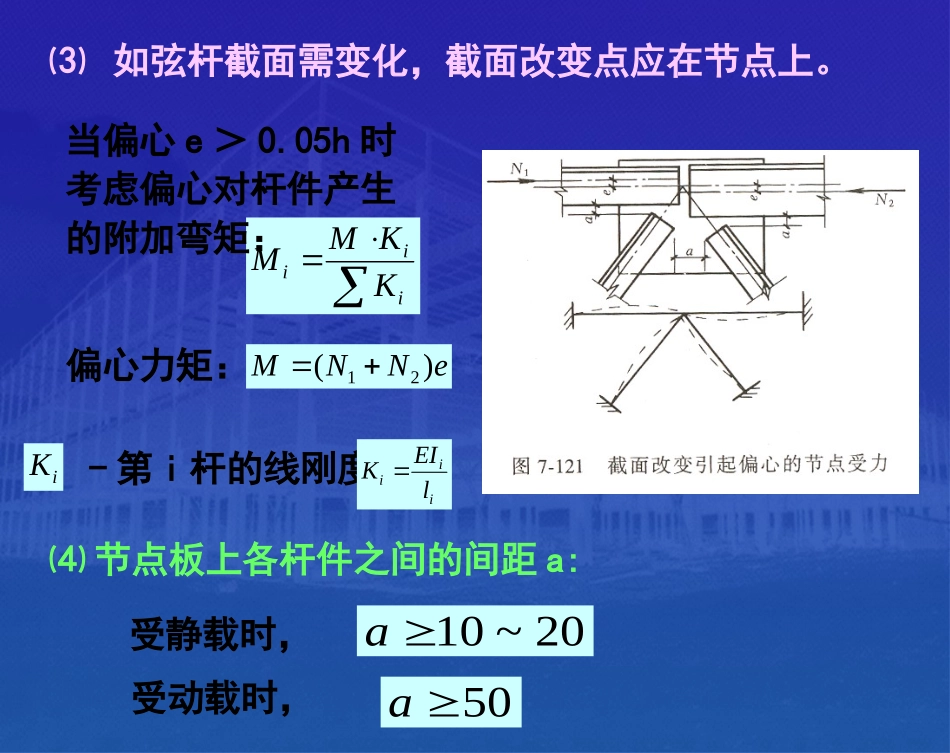

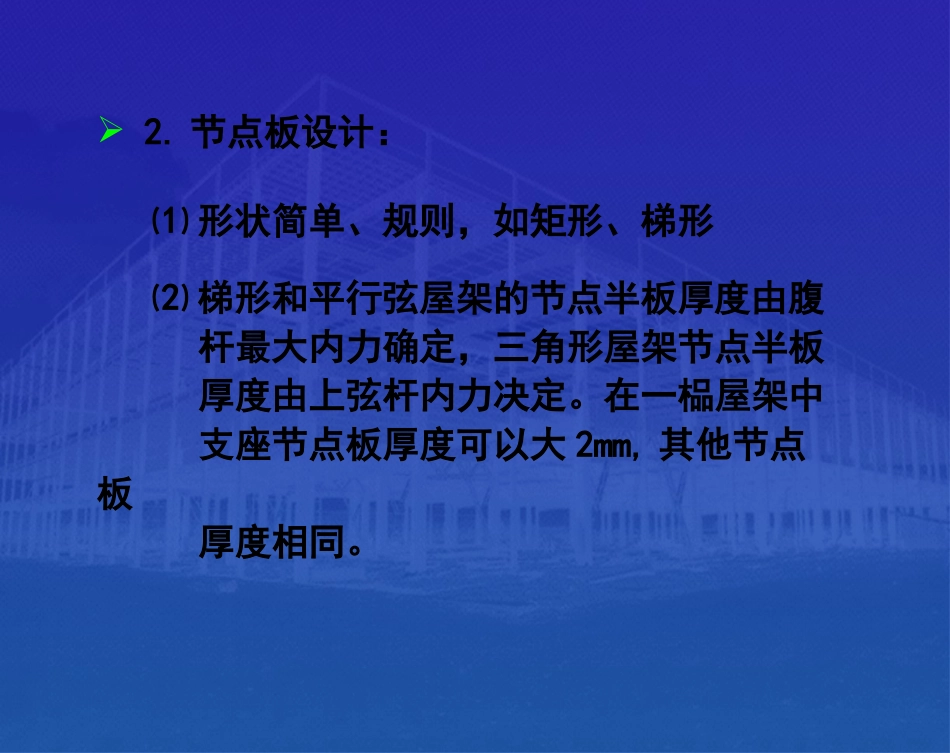

1.节点设计的一般原则⑴双角钢截面杆件在节点处以节点板相连，各杆轴线（型钢形心轴线）汇交于节点中心。⑵角钢的切断面应与其轴线垂直，需要斜切以便使节点紧凑时只能切肢尖。2.3.5.1双角钢截面杆件的节点2.3.5.1双角钢截面杆件的节点⑶如弦杆截面需变化，截面改变点应在节点上。iK⑷节点板上各杆件之间的间距a:iiiKKMMeNNM)(21偏心力矩：-第i杆的线刚度iiilEIK当偏心e＞0.05h时考虑偏心对杆件产生的附加弯矩：受静载时，20~10a受动载时，50a2.节点板设计：⑴形状简单、规则，如矩形、梯形⑵梯形和平行弦屋架的节点半板厚度由腹杆最大内力确定，三角形屋架节点半板厚度由上弦杆内力决定。在一榀屋架中支座节点板厚度可以大2mm,其他节点板厚度相同。⑶节点板的拉剪破坏：fANii)(ii2cos11第i段的拉剪折算系数ii第i段破坏线与拉力轴线的夹角iitlA第i段破坏面的截面积单根腹杆的节点板按下式计算：ftbNeeb节点板的有效宽度，当用螺栓连接时，应取净宽度t板件厚度，应力扩散角，取30°。⑵对无竖腹杆的节点板，yftc23510当节点板的稳定承载力可取为tfbe8.0c为受压腹杆连接肢端面中点沿腹杆轴线方向由试验研究，桁架节点板在斜腹杆压力作用下的稳定：⑴对有竖腹杆的节点板，当yftc23515在任何情况下tc不得大于，yf23522至弦杆的净距离，t为节点板厚度。可不计算稳定,否则应进行稳定计算。时，时，1）节点板边缘与腹杆轴线之间的夹角不小于30°2）斜腹杆与弦杆夹角应在30°～60°3）节点板的自由边长度与厚度之比不得大于yf23560，否则应沿自由边设加劲肋。用上述方法计算桁架节点板强度和稳定的要求在任何情况下，tc不得大于yf2355.17当yftc23510时，应进行稳定计算3.节点的构造与计算⑴一般节点节点无集中荷载也无弦杆拼接的节点。①腹杆与节点板间的传力--两侧角焊缝（L形围焊缝，三面围焊缝），按受轴心力角钢的角焊缝计算。②弦杆与节点板间角焊缝只传递差值，按下式计算其焊缝长度。力分配系数角钢肢背、肢尖焊缝内21,KK寸肢背、肢尖焊缝焊脚尺21,ffhh角焊缝强度设计值wff21NNN11127.021fwffwhfhNKl肢背焊缝：肢尖焊缝：22227.022fwffwhfhNKl⑵有集中荷载的节点节点板伸出槽焊缝“K”—假定只传递P力，按两条角焊缝（焊脚尺寸为0.5t）计算所需的长度。“A”焊缝—传递弦杆两端内力差△N=N1-N2和偏心力矩△M=△N·e。焊缝两端的最大合成应力：22227.027.026)(222wffwffwtffflhNlhMf节点板部分伸出当“A”焊缝强度不足时，采用节点板伸出方案，肢尖“A”与肢背“B”两条焊缝传递弦杆与节点板间内力，NPNP较小，近似按只承受轴力时”焊缝”和“设计和验算“分配到肢尖和肢背，以BAN的肢尖和肢背的分配系数将⑶下弦跨中拼接节点①构造：拼接角钢采用与弦杆相同的规格，切去竖肢及切去直角边棱，安装螺栓，拼接角钢与节点板各焊于不同的连接单元。②焊缝计算弦杆自身拼接焊缝（“C”焊缝），传递两侧弦杆内力的较小值N,考虑到截面形心处的力与拼接角钢两侧的焊缝近于等距，N力由两根拼接角钢的四条焊缝平分传递。弦杆和连接角钢连接一侧的焊缝长度为：fwffhfhNl27.041blL12拼接角钢长度为内力较大一侧的下弦杆与节点板间的焊缝传递弦杆内力之差△N,如△N过小则取弦杆较大内力的15%，内力较小一侧弦杆与节点板间焊缝参照传力一侧采用。弦杆与节点板一侧的焊缝强度验算：wfwfflhNK7.0215.0max1肢背焊缝：wfwfflhNK7.0215.0max2肢尖焊缝：⑷上弦跨中拼接节点①构造：拼接角钢的弯折角用热弯形成。安装螺栓2个。②计算：弦杆和拼接角钢间焊缝算法与下弦跨中节点相同，弦杆和节点板间焊缝算法与上弦节点相同。⑸支座节点屋架与柱子的连接可以设计成铰接或刚接。屋架与柱的刚接：刚接节点连接焊缝传递内力由以下两部分组成：①屋面荷载产生的横梁端反力，②横梁端弯矩在上下弦轴线处产生的附加水平力、附加竖向反力，下弦处的水平力中还应包括框架内力组合的相应水平剪力。⑴梯形屋架支座节点节点板加劲肋底板锚栓加劲肋...
