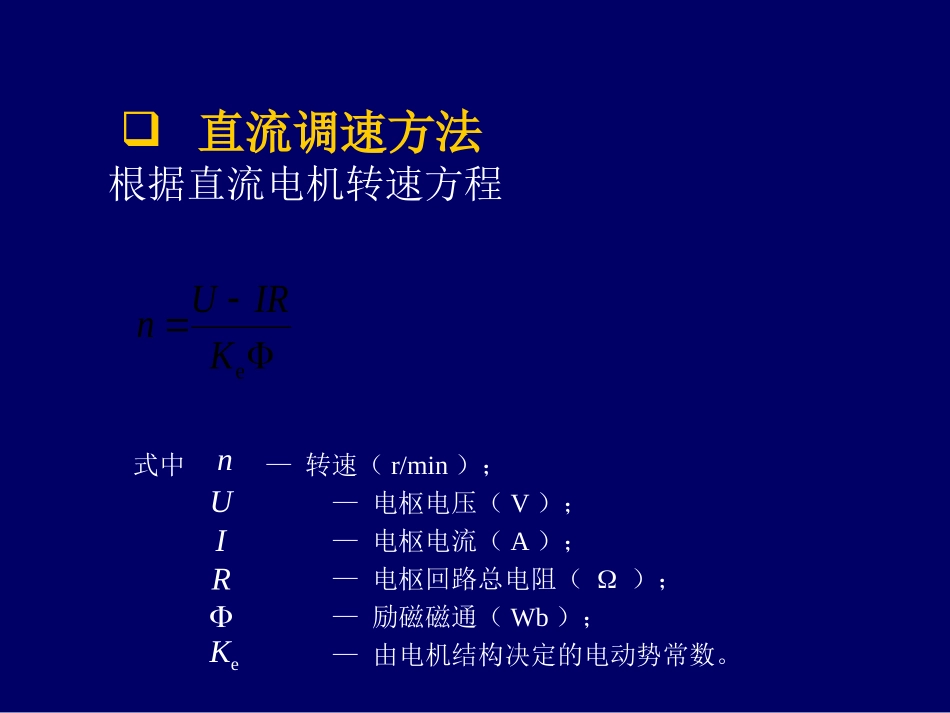

直流调速系统电力拖动自动控制系统电力拖动自动控制系统第1篇直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速和快速正反向的电力拖动领域中得到了广泛的应用。由于直流拖动控制系统在理论上和实践上都比较成熟，而且从控制的角度来看，它又是交流拖动控制系统的基础。因此，为了保持由浅入深的教学顺序，应该首先很好地掌握直流拖动控制系统。根据直流电机转速方程eKIRUn直流调速方法nUIRKe式中—转速（r/min）；—电枢电压（V）；—电枢电流（A）；—电枢回路总电阻（）；—励磁磁通（Wb）；—由电机结构决定的电动势常数。由式可以看出，有三种方法调节电动机的转速：（1）调节电枢供电电压U；（2）减弱励磁磁通；（3）改变电枢回路电阻R。（1）调压调速工作条件：保持励磁=N；保持电阻R=Ra调节过程：改变电压UNUUn，n0调速特性：转速下降，机械特性曲线平行下移。nn0OIILUNU1U2U3nNn1n2n3调压调速特性曲线（2）调阻调速工作条件：保持励磁=N；保持电压U=UN；调节过程：增加电阻RaRRn，n0不变；调速特性：转速下降，机械特性曲线变软。nn0OIILRaR1R2R3nNn1n2n3调阻调速特性曲线（3）调磁调速工作条件：保持电压U=UN；保持电阻R=Ra；调节过程：减小励磁Nn，n0调速特性：转速上升，机械特性曲线变软。nn0OTeTLN123nNn1n2n3调磁调速特性曲线三种调速方法的性能与比较对于要求在一定范围内无级平滑调速的系统来说，以调节电枢供电电压的方式为最好。改变电阻只能有级调速；减弱磁通虽然能够平滑调速，但调速范围不大，往往只是配合调压方案，在基速（即电机额定转速）以上作小范围的弱磁升速。因此，自动控制的直流调速系统往往以调压调速为主。第2章转速反馈控制的直流调速系统本章提要2.1直流调速系统用的可控直流电源2.2转速反馈控制的直流调速系统2.3比例积分控制规律和无静差调速系统2.4直流调速系统的数字控制2.5直流调速系统的仿真2.1直流调速系统用的可控直流电源旋转变流机组（G-M系统）——用交流电动机和直流发电机组成机组，以获得可调的直流电压。静止式可控整流器（V-M系统）——用静止式的可控整流器，以获得可调的直流电压。直流斩波器或脉宽调制变换器（直流PWM调速系统）——用恒定直流电源或不控整流电源供电，利用电力电子开关器件斩波或进行脉宽调制，以产生可变的平均电压。2.1.1旋转变流机组（G-M系统）•G-M系统特性n第I象限第IV象限OTeTL-TLn0n1n2第II象限第III象限图1-2G-M系统机械特性2.1.2静止式可控整流器1、V-M系统工作原理通过调节触发装置GT的控制电压Uc来移动触发脉冲的相位，即可改变整流电压Ud，从而实现平滑调速。在如图可控整流电路中，调节触发装置GT输出脉冲的相位，即可很方便地改变可控整流器VT输出瞬时电压ud的波形，以及输出平均电压Ud的数值。a)u1TVTRLu2uVTudidu20t12tttttug0ud0id0uVT0b)c)d)e)f)++OOOOO2、触发脉冲相位控制RL+_+_Ud0IdE•等效电路分析如果把整流装置内阻移到装置外边，看成是其负载电路电阻的一部分，那么，整流电压便可以用其理想空载瞬时值ud0和平均值Ud0来表示，相当于用图示的等效电路代替实际的整流电路。式中—电动机反电动势；—整流电流瞬时值；—主电路总电感；—主电路等效电阻；且有R=Rrec+Ra+RL；EidLR•瞬时电压平衡方程tiLRiEuddddd0用触发脉冲的相位角控制整流电压的平均值Ud0是晶闸管整流器的特点。Ud0与触发脉冲相位角的关系因整流电路的形式而异，对于一般的全控整流电路，当电流波形连续时，Ud0=f()可用下式表示cosπsinπmd0mUmU式中—从自然换相点算起的触发脉冲控制角；—=0时的整流电压波形峰值；—交流电源一周内的整流电压脉波数；对于不同的整流电路，它们的数值如表2-1所示。Umm表2-1不同整流电路的整流电压值整流电路单相全波三相半波三相全波六相半波Um22U*22U26U22Um2366Ud0cos9.02Ucos17.12Ucos34.22Ucos35.12U*U2是整流变压器二次侧额定相电压的有效值。•整流与逆变状态当0<</2时，Ud0>0，...
